Зошто заштитата на DC коло станува критична за иднината на електроенергетските системи?

Глобалната енергетска индустрија станува се повеќе зависна од директна струја. Соларни фотоволтаични низи, системи за складирање на енергија од батерии, станици за полнење електрични возила, телекомуникациска опрема и центри за податоци, сите содржат важни делови за еднонасочна струја. Како што се прошируваат овие апликации, заштитата на колото се движи од потпорна компонента кон централен дел од безбедноста на системот. АDC прекинувачмора брзо и безбедно да ја исклучи ненормалната струја, ограничувајќи го оштетувањето на каблите, конверторите, батериите и поврзаната опрема.

Прекинувањето на DC е технички различно од прекинувањето на наизменична струја. Во AC коло, струјата природно ја преминува нулата многу пати во секунда, што помага да се изгасне електричниот лак. DC нема природен премин на нула, така што лакот може да остане стабилен по одвојувањето на контактите. Оттука, прекинувачите дизајнирани за еднонасочна струја бараат соодветни конструкции за контакт, лачни канали, аранжмани за магнетно издувување, растојанија на изолација и конфигурации на жици. Прекинувачот за наизменична струја никогаш не треба да се смета за соодветен за DC сервис само затоа што неговата моментална оцена изгледа соодветна.

Еден јасен тренд во индустријата е движењето кон повисоки системски напони и поголема густина на моќност. Поголемиот DC напон може да ја намали струјата за истата пренесена моќност, помагајќи да се намалат загубите на проводниците и барањата за кабел. Сепак, тоа исто така ја прави координацијата на изолацијата и прекинот на лакот понапорни. Изборот на производот мора да го земе предвид номиналниот оперативен напон, номиналната струја, бројот на столбови, капацитетот за прекин на краток спој, околината за користење и наведениот метод на поврзување од производителот. Барањата за поларитетот се особено важни за некои дизајни на DC прекинувачи.

Друг тренд е поблиската координација помеѓу прекинувачите и електронскиот мониторинг. Современите енергетски системи се повеќе користат сензори, контролери и комуникациски мрежи за да идентификуваат прегревање, преоптоварување, дефекти во изолацијата и ненормални работни обрасци. Механичката заштита останува суштинска, но таа станува дел од пошироката заштитна архитектура која може да вклучува осигурувачи, уреди за заштита од пренапони, контактори, уреди за следење на изолацијата и системи за управување со батерии. Селективноста помеѓу уредите нагоре и низводно исто така добива поголемо внимание бидејќи непотребното исклучување може да влијае на цела соларна низа, багажник за складирање, кабинет за полнење или индустриски процес.

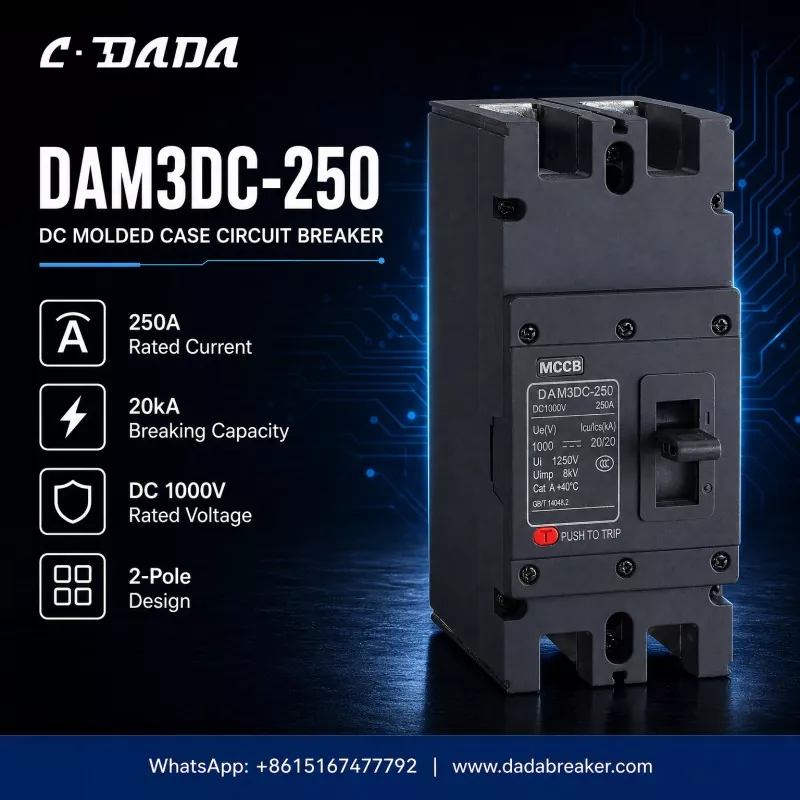

DAM3DC-250 прикажан одШангај Дада Електрикго илустрира типот на DC прекинувач со обликувана кутија што се користи во дистрибуција со поголема струја. Видливите спецификации укажуваат на номинална струја од 250 А, номинален DC напон од 1000 V, капацитет на прекин од 20 kA и двополен дизајн. Овие вредности го опишуваат неговиот наменет електричен опсег; тие сами по себе не ја одредуваат соодветноста за секоја инсталација. Инженерите сепак мора да го потврдат вистинското ниво на краток спој, големината на проводникот, температурата на околината, условите на куќиштето, карактеристиките на оптоварувањето, висината на инсталацијата, важечките стандарди и потребната координација за заштита.

За крајните корисници, јасното етикетирање и документација се подеднакво вредни, бидејќи правилните одлуки за инсталација, одржување и замена зависат од познавањето на потврдените оценки и ограничувањата на уредот при сервисирање.

Гледајќи напред, купувачите ќе посветат поголем акцент на валидацијата специфична за апликацијата наместо да избираат уреди само според моменталната оцена. Сигурната DC заштита зависи од правилното усогласување на напонот, соодветната способност за прекин, правилната конфигурација на столбовите, контролираната инсталација и периодичната проверка. Како што продолжуваат да се развиваат производството на обновливи извори, складирањето и електрифицираниот транспорт, разбирањето на овие основи ќе им помогне на дизајнерите на системот да го намалат ризикот и да изградат посигурни DC мрежи.
