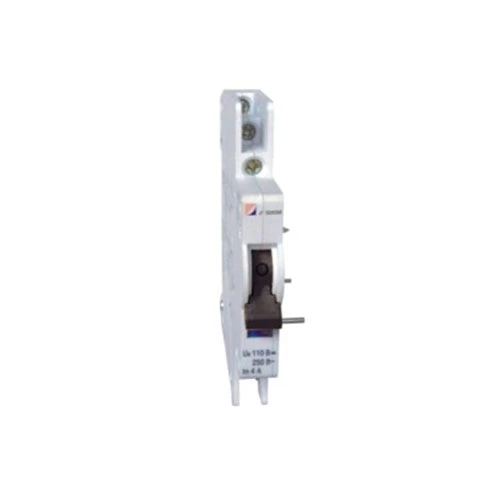

MCB аларм и помошен контакт

CDADA е производител и добавувач со повеќе од 40 години искуство, видовме премногу проекти каде што операторите на панели пропуштаат исклучен прекинувач - додека не е предоцна. Затоа го дизајниравме CDADA MCB алармот и помошниот контакт (DAB7-FL): паметно решение за заштеда на простор што ви дава два критични сигнали во еден модул - позиција на прекинувачот (вклучено/исклучено) и причина за исклучување (преоптоварување/краток спој).

Наш совет: ако вашиот контролен систем треба да прави разлика помеѓу рачно исклучување и патување со дефект, ова е додатокот што мора да го наведете. Само стандардните помошни контакти не можат да ја направат разликата - но нашите можат.

Дизајн со двојна функција: еден модул, два сигнали

CDADA MCB Аларм и помошен контакт има два независни преносни контакти со паметен механички избирач:

★ Жолта показател на „A“: и двата контакти делуваат како помошни контакти → сигнална состојба на MCB ON/OFF

★ Жолт индикатор на „AL“:

★ Лев контакт = Помошен (статус на ВКЛУЧЕНО/ИСКЛУЧЕНО)

★ Десен контакт = Аларм (се активира само кога MCB ќе се исклучи поради дефект)

★ Ова значи дека можете да жици:

★ Зелено светло за да се покаже „вклучено“

★ Црвено светло или влез на PLC за активирање „аларм за дефект“

★ Сите од еден додатен модул на вашиот DAB7-63 MCB.

Технички спецификации

Важно: овој додаток не може да се користи самостојно - мора да се монтира директно на DAB7-63 MCB.

Водич за инсталација (од нашите теренски инженери)

★ Следете ги овие чекори за безбедно, сигурно работење:

★ Исклучете го колото пред инсталацијата.

★ Лизгајте го DAB7-FL модулот на левата страна на DAB7-63 MCB додека не кликне.

★ Прицврстете со вклучената двострана лента (за отпорност на вибрации).

★ Поврзете ги жиците на 4-те терминали (2 по контакт група):

★ Користете лев пар за помошен (статус)

★ Користете го вистинскиот пар за аларм (откривање патување)

★ Поставете го жолтиот бирач на „AL“ ако ви треба функционалност за аларм за дефект.

★ Тест: Рачно исклучете го MCB-само контактот за аларм треба да ја менува состојбата за време на патување со дефект.

★ Професионален совет: означете ги јасно вашите жици! Многу техничари ги мешаат помошните и алармните сигнали за време на пуштањето во работа.

Кога треба да го користите ова наместо стандарден помошен контакт?

Типични апликации:

★ Мониторинг на PDU на центарот за податоци

★ Кутии со соларни комбинатори

★ Индустриски контролни панели

★ Системи за управување со згради (BMS)

★ Безбедносни кола за лифт или HVAC

Најчесто поставувани прашања

П1: Може ли да го користам ова на MCB кои не се CDADA?

A1: Не. DAB7-FL е механички и димензионално дизајниран само за CDADA DAB7-63 прекинувачи. Нема да одговара на Schneider, ABB или Siemens MCB.

П2: Како всушност функционира контактот за аларм?

A2: Внатре во MCB, механизмот за приклучување се движи поинаку за време на термички/магнетен дефект наспроти рачно исклучување. DAB7-FL ја детектира оваа механичка разлика и го активира контактот за аларм само при реални дефекти.

П3: Дали ми требаат двата контакти поврзани со жица?

А3: Не мора. Можете да го користите само помошниот, само алармот или и двете - во зависност од вашата контролна логика. Модулот ви дава флексибилност.

П4: Дали е погоден за DC соларни апликации?

А4: Да! Со рејтинг DC-12 од 110V/0,5A, тој е идеален за мониторинг на соларни жици каде што треба далечински да откриете дефекти на PV низата.

П5: Зошто да изберете CDADA наместо генерички брендови?

А5: Затоа што нудиме:

● Дискриминација на вистинска грешка (не само сензор за позиција)

● Беспрекорна интеграција со DAB7 MCB-без адаптерски плочи

l Фабрички тестирана механичка спојка – нема репродукција или пропуштени сигнали

l Избришете го визуелниот индикатор (жолто знаменце) за проверка на теренот

● Глобални сертификати (CE, CB, RoHS) за проекти без проблеми

Завршна белешка од CDADA R&D

Во современите електрични системи, „вклучувањето/исклучувањето“ не е доволно - потребна ви е интелигенција. Нашиот MCB аларм и помошен контакт го претвора едноставниот прекинувач во дијагностички јазол, помагајќи ви да изградите попаметни, побезбедни панели. И бидејќи е направен од истиот тим што го дизајнира MCB, добивате совршена синергија - без претпоставки. — Тим за развој на производи на CDADA

Подготвени да нарачате? Ние нудиме:

● Масовни попусти за производители на панели

● Претходно склопени единици MCB + DAB7-FL (заштедете работна сила)

● Бесплатни дијаграми за поврзување и логички примери на PLC
