Практичен водич за прекинувачи со преостаната струја со заштита од прекумерна струја

Што е RCBO?

АнRCBO— прекинувач со преостаната струја со заштита од прекумерна струја — е нисконапонски заштитен уред кој комбинира заштита од преоптоварување, заштита од краток спој и откривање на преостаната струја (истекување) во една калапирана единица. Внатре во компактното куќиште, термичко-магнетниот механизам за патување се справува со преоптоварувања и кратки споеви, додека струен трансформатор со нулта секвенца континуирано ја споредува струјата што тече во тековните и неутралните проводници. Кога разликата ја надминува номиналната преостаната струја (IΔn), уредот се активира во рок од милисекунди, прекинувајќи го напојувањето пред струјата од истекување да им наштети на луѓето или да предизвика пожар.

Кога да се избере RCBO: конечни под-кола на кои им е потребна заштита од струја и лична заштита од истекување - надворешни садови, кола на апарати, гаражи, подруми, бањи и други влажни или лесно достапни локации.

DABL-63 припаѓа на класата RCBO: еден уред, три заштити — најпросторен и најекономичен избор за еднофазни финални кола за домаќинство.

Како да го изберете вистинскиот RCBO?

1. Номинална струја (In): одговара на континуираното оптоварување на колото, со главна површина за приливни струи на апаратите (на пр. 40 А ги покрива стандардните кола на апаратите за домаќинство).

2. Капацитет на прекин (Icn): мора да биде поголем од потенцијалната струја на куса врска на местото на инсталација; 6kA покрива типични станбени и лесни комерцијални дефекти.

3. Столбови: 1P+N за еднофазни завршни кола со компактна монтажа на DIN-шина.

4. Карактеристика на исклучување: C-крива (5–10× In) за општо оптоварување на домаќинствата и апаратите; B-крива за чувствителна електроника; D-крива за стартување на моторот.

5. Стандарди и сертификација: усогласеноста со IEC/EN 61009-1 и CE ознаката се основната линија за меѓународни проекти.

6. Примена: надворешните садови, колата на апаратот и осветлувањето на гаражата/подрумот може да бараат поголема чувствителност од општите внатрешни кола.

Како изгледа добро специфициран RCBO

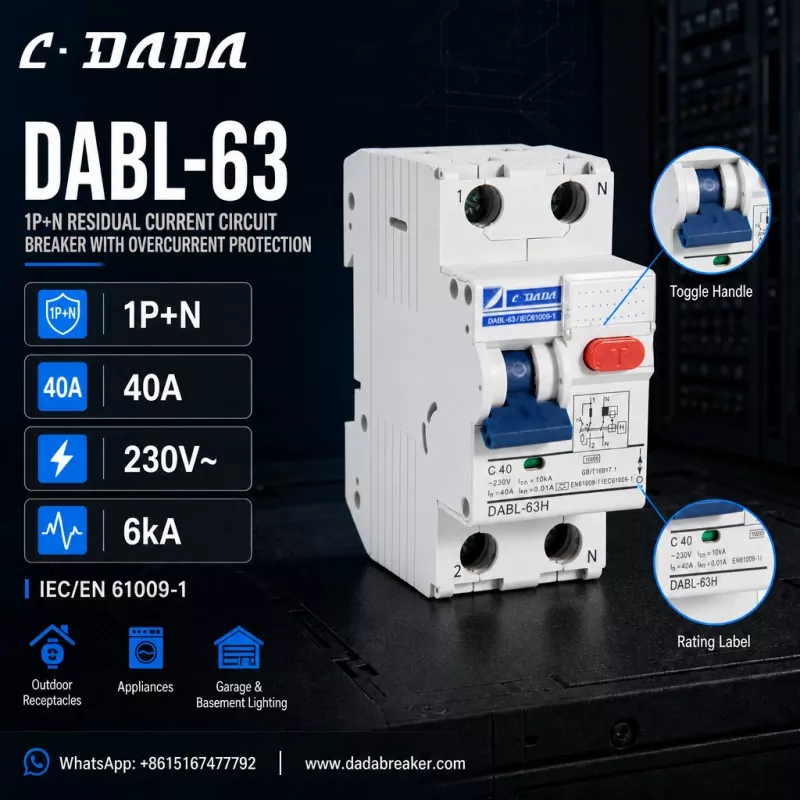

За да го направите ова конкретно, размислете за DABL-63 одC·DADA Електрик, прекинувач со преостаната струја 1P+N со заштита од прекумерна струја што илустрира што да барате во оваа класа на уреди: конфигурација 1P+N

● Префрлен е електричен столб и следен неутрален, компактен за стандардни дистрибутивни табли со DIN-шина номинална струја 40А (In)

● Со исклучување на кривата C (C40) номинален напон од 230V~

● Капацитет на прекин од 6 kA (Icn)

● IΔn = 0,01A (10mA) заштита од преостаната струја со висока чувствителност

● Усогласеност со IEC/EN 61009-1

● Црвено копче за тестирање Т за периодични функционални проверки, терминали означени 1/2/N, ознака за ознака и дијаграм на колото испечатени на куќиштето

● Изграден за надворешни садови, апарати за домаќинство, осветлување на гаражата и подрумот

Логиката зад оваа спецификација

Рамката 40A, 1P+N со 10mA заштита од истекување со висока чувствителност го покрива најголемиот дел од конечните кола во станбени простории: 40A одговара на оптоварувањето на колата за заеднички апарати и приклучоци, 1P+N го одржува уредот компактен за преполни дистрибутивни табли, а чувствителноста од 10mA обезбедува дополнителен слој на EC. области и околу децата.

Најчесто поставувани прашања

П: Што е RCBO?

О: RCBO — прекинувач со преостаната струја со заштита од прекумерна струја — е нисконапонски заштитен уред за ресетирање на табелата што комбинира заштита од преоптоварување, заштита од краток спој и заштита од преостаната струја (протекување) во една единица, вообичаено до 63 А за финалните кола.

П: Која е разликата помеѓу RCBO и MCB?

О: MCB обезбедува само заштита од преоптоварување и краток спој. RCBO додава откривање на преостаната струја (истекување) на врвот, исклучувајќи го колото кога струјата на истекување надминува IΔn - заштитувајќи ги луѓето и спречувајќи електрични пожари.

П: Што значи IΔn = 10mA?

О: IΔn е номиналната преостаната работна струја. 10mA е рејтинг со висока чувствителност: уредот се активира кога струјата на истекување достигне 10mA, обезбедувајќи побрза лична заштита од оцената за општа намена од 30mA.

П: Што е DABL-63 RCBO?

О: DABL-63 е прекинувач со преостаната струја од 1P+N со заштита од прекумерна струја од C·DADA Electric — 40A, C-крива, 230V~, 6kA капацитет на прекин и 10mA заштита од истекување со висока чувствителност, усогласен со IEC/EN 61009-1, приклучоци за домаќинство/бази и опрема за домаќинство осветлување.
