Овој водич објаснува како функционира минијатурниот прекинувач со наизменична струја од 6kA, што всушност значи рејтингот од 6kA, како кривите на патување B, C и D влијаат на перформансите и како да се избере соодветната номинална струја и конфигурација на столбови. Исто така, ги идентификува вообичаените грешки при купувањето и обезбедува практична листа за проверка за инженерите, изведувачите и купувачите кои ги оценуваат решенијата MCB од производителите како што сеShanghai DaDa Electric Co., Ltd.
Содржина
- Што е минијатурен прекинувач со наизменична струја од 6 kA?
- Зошто е важен капацитетот за прекин од 6 kA?
- Како минијатурниот прекинувач за наизменична струја заштитува коло?
- Кои технички параметри треба да ги проверат купувачите?
- Како кривите на патување B, C и D влијаат на изборот?
- Каде најчесто се користат минијатурни прекинувачи со наизменична струја од 6 kA?
- Кои проблеми може да помогне во спречување на вистинскиот MCB?
- Како купувачите можат да изберат соодветен MCB од 6 kA?
- Вообичаени грешки при изборот што треба да се избегнуваат
- Зошто да работите со искусен производител на MCB?
- Најчесто поставувани прашања
- Контактирајте со Шангај ДаДа Електрик Ко., ООД.

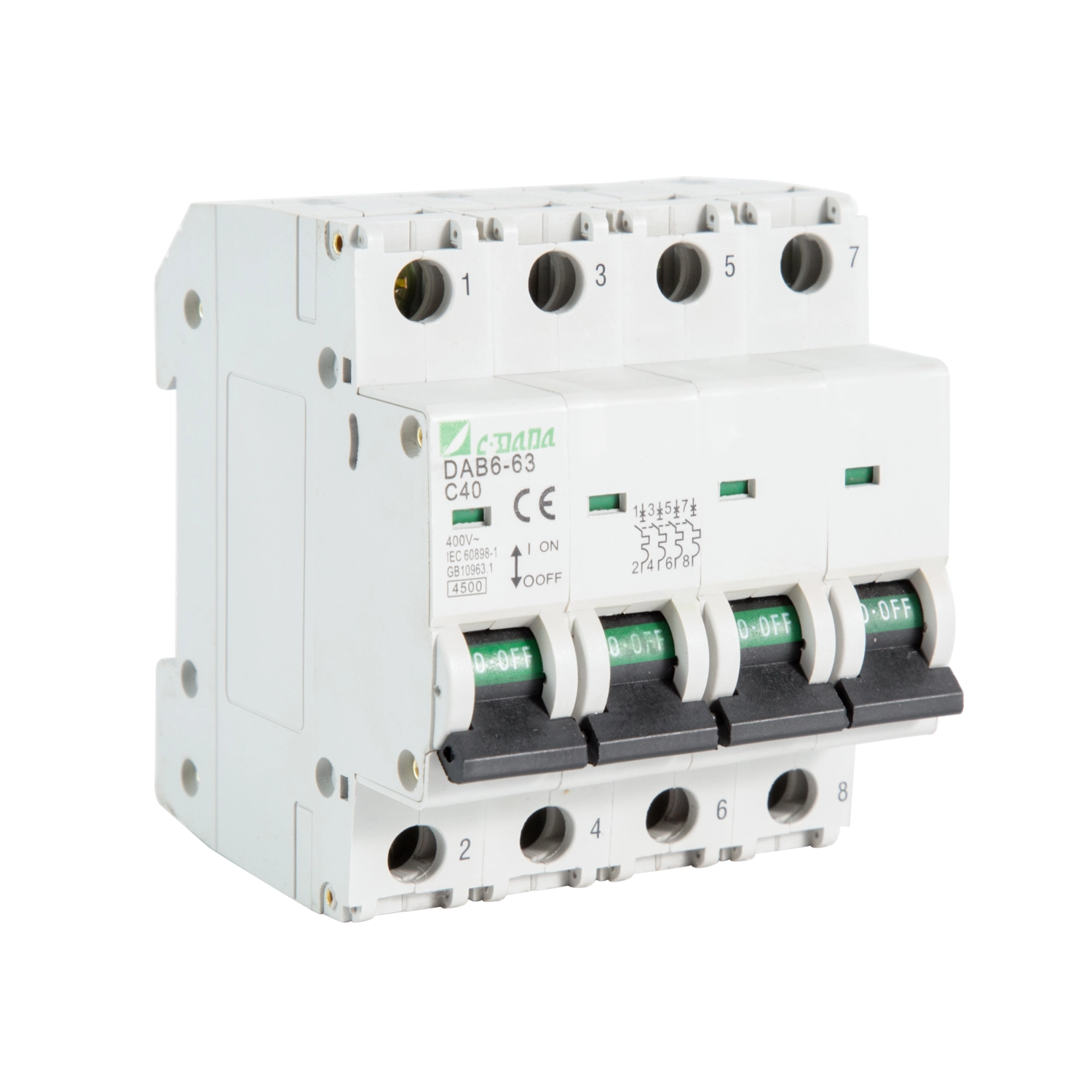

Што е минијатурен прекинувач со наизменична струја од 6 kA?
Минијатурен прекинувач, вообичаено наречен MCB, е заштитен прекинувачки уред дизајниран за автоматско исклучување на електричното коло кога ќе се појават абнормални тековни услови. За разлика од традиционалниот осигурувач, MCB вообичаено може да се ресетира откако ќе се отстрани дефектот, што го прави удобен за повторено ракување и одржување.
Терминот6 kAсе однесува на номиналниот капацитет за прекин на краток спој на прекинувачот под важечките услови за тестирање. Во едноставни термини, 6kA MCB е дизајниран безбедно да ја прекине потенцијалната струја на краток спој до 6.000 ампери кога се исполнети наведените барања.
Производите што се во согласност со IEC/EN 60898-1 најчесто специфицираат параметри како што се номинална струја, номинален напон, фреквенција, капацитет на прекин и карактеристики на моментално исклучување. Комерцијалните опсези на MCB може да понудат рејтинзи од 6 kA во различни тековни рејтинзи и конфигурации на столбови.
6 kA не е нормална работна струја на прекинувачот. 16A MCB, на пример, е наменета да ја носи својата номинална струја под одредени услови, додека фигурата 6kA ја опишува неговата способност за прекин на краток спој. Овие две спецификации одговараат на сосема различни инженерски прашања.
Зошто е важен капацитетот за прекин од 6 kA?
Кратките кола можат да произведат екстремно високи струи за многу краток период. Ако заштитниот уред не може безбедно да ја прекине струјата на дефект што е достапна на неговото место на инсталација, последиците може да вклучуваат сериозно оштетување на контактот, прекумерна топлина, дефект на опремата или опасен електричен лак.
Затоа, капацитетот на кршење не треба да се избира само затоа што 6kA е вообичаено достапна спецификација. Мора да се процени потенцијалната струја на куса врска на местото на инсталација, а избраниот прекинувач мора да има соодветна способност за прекин на тој систем.
| Параметар | Што значи | Зошто е важно |
|---|---|---|
| 6 kA | Номинален капацитет за прекин на краток спој | Определува дали прекинувачот може безбедно да го прекине одреденото ниво на дефект-струја |
| Оценета струја (во) | Нормален рејтинг на струја на MCB | Мора да се координира со капацитетот на проводникот и очекуваното оптоварување |
| Номинален напон (Ue) | Работен напон за апликацијата | Мора да биде компатибилен со електричниот систем |
| Крива на патување | Го дефинира моменталниот опсег на магнетно исклучување | Помага да се спречи непријатното исклучување додека се одржува заштита од дефекти |
| Број на Полјаци | Број на префрлени/заштитени проводници | Мора да одговара на конфигурацијата на колото |
Спецификациите на производителот илустрираат дека 6kA MCB се достапни за низа струјни рејтинзи и конфигурации на напон, вклучувајќи ги и вообичаените системи за дистрибуција на наизменична струја од 230V и 400V.
Како минијатурниот прекинувач за наизменична струја заштитува коло?
Типичен MCB комбинира механизми за термичка и магнетна заштита. Овие две функции решаваат различни електрични проблеми.
- Термичка заштита:Одржливото преоптоварување загрева биметалличен елемент. Кога температурата ќе го достигне работниот праг, механизмот се ослободува и го отвора колото.
- Магнетна заштита:Високата струја на куса врска создава силен магнетен ефект кој го активира механизмот за моментално патување, брзо исклучувајќи го колото.
- Рачно префрлување:MCB вообичаено може да се вклучи рачно за изолација на колото за време на работи за одржување или инсталација.
Оваа комбинација го прави MCB погоден за кола каде што треба да се решат и долготрајните преоптоварувања и ненадејните дефекти на краток спој. Современите асортиман на производи MCB вообичаено комбинираат термички и магнетни ослободувања и може да обезбедат карактеристики B, C или D во зависност од планираното оптоварување.
Кои технички параметри треба да ги проверат купувачите?
Купувачите често се фокусираат на тековниот рејтинг и цена додека ги занемаруваат другите параметри. За доверлива спецификација на проектот, следните карактеристики треба да се проверат заедно.
| Спецификација | Типично разгледување | Контролен пункт на купувачот |
|---|---|---|
| Прекршувачки капацитет | 6 kA | Потврдете дека е адекватно за потенцијалната струја на дефект |
| Оценета струја | Зависен од апликацијата | Координација со носивост и капацитет на спроводник |
| Номинален напон | Вообичаени AC дистрибутивни напони | Одговарајте на напонот на системот |
| Фреквенција | 50/60Hz најчесто специфицирани | Потврдете ја компатибилноста со локалната мрежа |
| Карактеристика на патувањето | B / C / D | Поврзете ја кривата за да ги вчитате карактеристиките на налетот |
| Конфигурација на пол | 1P, 1P+N, 2P, 3P, 4P во зависност од производот | Усогласете го распоредот на жици |
| Монтирање | DIN шината е вообичаена | Потврдете ја компатибилноста со дистрибутивната табла |
| Стандарди | IEC/EN 60898-1 или друг применлив стандард | Побарајте техничка документација и сертификација каде што е потребно |
Документацијата на производот од познатите производители најчесто ги обезбедува овие параметри заедно наместо да го третира капацитетот на кршење како изолирана спецификација.
Како кривите на патување B, C и D влијаат на изборот?
Кривата на патување е една од најважните одлуки кога се одредува MCB. Писмото го опишува приближниот опсег во кој функционира магнетното моментално ослободување во однос на номиналната струја на прекинувачот.
| Крива | Типичен опсег на магнетно исклучување | Типична апликација |
|---|---|---|
| B | 3–5 × Ин | Ниско оптоварување, осветлување, отпорни кола |
| C | 5–10 × Ин | Општа намена и умерено индуктивни оптоварувања |
| D | 10–20 × инчи | Оптоварување со поголем прилив како што се одредени мотори и трансформатори |
Овие опсези најчесто се поврзуваат со карактеристиките на IEC 60898-1 MCB.
На пример, ако моторот произведува привремена струја за стартување неколку пати поголема од неговата нормална работна струја, многу чувствителна крива може непотребно да се исклучува за време на стартувањето. Може да биде посоодветен уред за C-крива или D-крива, во зависност од опремата и комплетниот дизајн на колото.
Каде најчесто се користат минијатурни прекинувачи со наизменична струја од 6 kA?
Минијатурен прекинувач со наизменична струја од 6 kA може да биде погоден за многу нисконапонски апликации кога вистинското ниво на дефект, напонот, струјата и барањата за инсталација спаѓаат во спецификациите на уредот.
- Станбена дистрибуција:кола за осветлување, кола за приклучоци, апарати за домаќинство и кола за гранки.
- Комерцијални објекти:канцелариски дистрибутивни табли, системи за осветлување, малопродажни објекти и кола за мала опрема.
- Индустриски контролни панели:помошни кола, контролна опрема, мали мотори и други соодветни нисконапонски оптоварувања.
- Градежни услуги:Помошни кола, пумпи, осветлување и општа дистрибуција на енергија поврзани со HVAC каде што се соодветни спецификациите.
- Кабинети за дистрибуција на електрична енергија:Заштита од разгранување и модуларни дистрибутивни системи.
Вистинската апликација секогаш треба да се проверува според документацијата за производот на производителот и барањата на инсталацијата. Оценката од 6 kA никогаш не треба да се претпоставува дека е соодветна за секоја електрична средина.
Кои проблеми може да помогне во спречување на вистинскиот MCB?
Една од најголемите грижи за купување не е само дали работи прекинувачот, туку дали работи доследно под условите за кои е избран.
1. Постојано преоптоварување
Колото што носи прекумерна струја предолго може да предизвика загревање на проводникот и предвремено влошување на опремата. Термичкото ослободување е дизајнирано да одговори на условите за одржливо преоптоварување.
2. Оштетување од краток спој
Соодветниот капацитет на прекин му овозможува на MCB да прекине прекумерна струја на дефект без да ја надмине одредената способност за прекин на уредот.
3. Непријатно сопнување
Несоодветната крива на патување може да предизвика непотребни прекини при стартување на опремата. Усогласувањето на карактеристиките B, C или D со товарот помага да се реши овој проблем.
4. Тешко одржување
Модуларниот MCB може да обезбеди удобна рачна изолација, помагајќи им на електричарите да идентификуваат и да работат на поединечни кола без нужно да го исклучат целиот дистрибутивен систем.
5. Несигурност при набавките
Во B2B проектите, нецелосните технички спецификации може да доведат до погрешни производи, одложени одобрувања или трошоци за замена. Јасниот лист со податоци за производот и дефинираните технички параметри ги намалуваат овие ризици.
Како купувачите можат да изберат соодветен MCB од 6 kA?
Практичниот процес на селекција може да се подели на неколку чекори. Ова им помага на инженерите и тимовите за купување да избегнат избор на производ само од насловот на каталогот.
-
Одредете го напонот на системот.
Потврдете го номиналниот AC напон и дали апликацијата е еднофазна или трифазна. -
Пресметајте или потврдете ја дизајнерската струја.
Номиналната струја на MCB треба да се координира со очекуваното оптоварување на колото и дозволената струја на проводникот. -
Определете ја потенцијалната струја на краток спој.
Проверете ја достапната струја на дефект на местото на инсталација и потврдете дека избраниот капацитет на прекин од 6 kA е соодветен. -
Оценете го напливот на оптоварување.
Идентификувајте дали колото содржи мотори, трансформатори, капацитивна опрема, прекинувачки напојувања или други оптоварувања што произведуваат значителна струја за стартување. -
Изберете ја соодветната крива на патување.
Изберете B, C или D врз основа на вистинските барања за оптоварување и заштита наместо едноставно да ја изберете најчестата опција. -
Изберете ја конфигурацијата на столбот.
Потврдете дали проектот бара 1P, 1P+N, 2P, 3P, 3P+N или друга конфигурација поддржана од серијата производи. -
Потврдете ги стандардите и документацијата.
Побарајте го применливиот лист со податоци, информации за тестот, сертификати, димензионални цртежи и упатства за инсталација. -
Проверете ја компатибилноста на панелот.
Проверете ги димензиите на DIN-шината, распоредот на терминалите, опсегот на проводниците, додатоците и достапниот простор за инсталација.
- □ Номиналниот напон е потврден
- □ Номиналната струја е потврдена
- □ Потврден капацитет за кршење од 6 kA
- □ Кривата B/C/D избрана според оптоварувањето
- □ Потврдена е конфигурацијата на столбот
- □ Применливиот стандард е потврден
- □ Проверени димензии и монтирање на DIN-шина
- □ Потребна е документација за сертификација и тест
- □ Прегледана работната средина
- □ Разгледана е координација со заштитата нагоре/низводно
Вообичаени грешки при изборот што треба да се избегнуваат
Дури и кога основните спецификации изгледаат точни, неколку грешки може да создадат проблеми по инсталацијата.
| Грешка | Потенцијален проблем | Подобра пракса |
|---|---|---|
| Избор само по јачина на струја | Другите критични параметри може да не се совпаѓаат | Оценете го напонот, кривата, капацитетот на прекин, столбовите и стандардите заедно |
| Претпоставувајќи дека секој прекинувач од 6 kA е заменлив | Различни производи може да имаат различни димензии и спецификации за изведба | Споредете ги комплетните листови со податоци |
| Користење на погрешна крива на патување | Непријатно исклучување или несоодветна соодветност на апликацијата | Оценете го вистинскиот налет на оптоварување |
| Игнорирање на потенцијалната струја на дефект | Капацитетот за прекин може да биде недоволен | Потврдете го нивото на дефект на местото на инсталација |
| Со поглед на координацијата на диригентот | Заштитата може да не одговара правилно со системот за жици | Координација на рејтингот на MCB со капацитет на проводник |
| Купување без документација | Одобрувањето и инсталацијата може да станат тешки | Побарајте технички документи и документи за усогласеност пред да купите |
Правилната координација помеѓу номиналната струја, капацитетот на проводникот, карактеристиката на патување и нивото на дефект е централно место за сигурен избор на MCB.
Зошто да работите со искусен производител на MCB?
За набавки со голем обем, OEM проекти, партнерства за дистрибуција и производство на електрични панели, квалитетот на производот е само едно внимание. На купувачите им требаат и конзистентни спецификации, стабилно производство, одговорна техничка комуникација и документација што поддржува одобрување на проектот.
Shanghai DaDa Electric Co., Ltd.може да се смета како производствен партнер за клиенти кои бараат минијатурни решенија за прекинувачи и сродни нисконапонски производи за електрична заштита. За B2B купувачите, најкорисната проценка на добавувачите треба да се фокусира на мерливи технички информации, а не само на маркетинг тврдењата.
- Исчистете ги спецификациите на производот и техничките параметри
- Дефинирани опсези на номинална струја и напон
- Достапни опции за прекршување
- Информации за патување-крива за различни услови на оптоварување
- Цртежи на производи и информации за инсталација
- Применлива документација за сертификација и усогласеност
- Стабилни процедури за производство и контрола на квалитетот
- Техничка комуникација за барања специфични за проектот
- Поддршка за OEM/ODM каде што е применливо
За увозниците и дистрибутерите на електрична енергија, овие фактори можат да бидат особено важни кога производите треба да се интегрираат во различни дистрибутивни системи или да се продаваат на повеќе пазари.
Најчесто поставувани прашања
6 kA се однесува на номиналниот капацитет на прекин на краток спој под применливите услови за тестирање. Претставува 6.000 ампери и не треба да се меша со нормалната номинална струја на MCB.
Не. Соодветноста зависи од потенцијалната струја на куса врска, напонот на системот, номиналната струја, карактеристиката на патувањето, конфигурацијата на столбот, условите за инсталација и важечките прописи. Достапната струја на дефект треба да се провери пред да се избере прекинувачот.
Двата броја опишуваат различни параметри. 6kA е рејтинг на пробивниот капацитет, додека 6A е номинална сегашна вредност. Прекинувачот потенцијално може да има номинална струја од 6 А и капацитет на прекин од 6 kA.
Тие идентификуваат различни карактеристики на моментално магнетно исклучување. Според IEC 60898-1, B е генерално поврзан со приближно 3-5 пати номинална струја, C со приближно 5-10 пати и D со приближно 10-20 пати.
Моторите може да имаат значителна струја за стартување, така што карактеристиките C или D може да бидат соодветни во зависност од моторот и колото. Конечниот избор треба да ја земе предвид почетната струја, струјата на дефектот, импедансата на кабелот и координацијата со други заштитни уреди.
Не автоматски. Ако потенцијалната струја на куса врска го надминува номиналниот капацитет за прекин на прекинувачот, уредот од 6 kA можеби не е соодветен. Прекинувачот мора да биде избран според нивото на дефект и применливите барања за инсталација.
Купувачите вообичаено треба да побараат детален лист со податоци, технички спецификации, димензионални цртежи, инструкции за инсталација, применливи документи за тестирање или сертификација и релевантни стандарди за производи. Барањата специфични за проектот може да бараат дополнителна документација.
Доследноста помеѓу производните серии, следливоста, техничката документација, контролата на квалитетот, способноста за испорака и техничката поддршка по продажбата може значително да влијае на вкупните трошоци и доверливоста на електричниот проект B2B.
Изградете посигурно решение за заштита на кола
Избор на аМинијатурен прекинувач со наизменична струја од 6 kAтреба да започне со електричните услови на апликацијата, а не само со етикетата на производот. Номиналната струја, капацитетот на прекин, кривата на патување, напонот, конфигурацијата на столбовите, околината за инсталација и техничката документација придонесуваат за сигурно решение за заштита.
Ако набавувате MCB за проекти за електрична дистрибуција, контролни панели, комерцијални згради, станбени апликации или дистрибуција на големо,Shanghai DaDa Electric Co., Ltd.може да ви помогне да ги оцените соодветните спецификации на производот според вашите барања на проектот.
Потребни ви се технички спецификации, информации за производот или поддршка за проект за масовно купување?Контактирајте неда разговарате за вашата апликација и да пронајдете соодветно решение за минијатурни прекинувачи.
