Практичен водич за прекинувачи со обликувани куќишта

2026-08-25 0 Остави ми порака

Што е MCCB?

MCCB -леано куќиште прекинувач— е нисконапонски заштитен уред кој автоматски го исклучува колото кога ќе открие услови на преоптоварување или краток спој. За разлика од осигурувачот, може да се ресетира и повторно да се користи по патување. Внатре во обликуваното куќиште, термичко-магнетниот механизам за патување се справува со две работи: термички елемент реагира на постојано преоптоварување, додека магнетниот елемент веднаш реагира на дефекти на краток спој. Резултатот е заштита што одговара на начинот на кој се однесуваат вистинските електрични оптоварувања.

Кога да изберете MCCB: главни дојдовни доводници, трифазни дистрибутивни панели, големи моторни кола или која било точка каде што потенцијалната струја на краток спој го надминува она што може да го прекине MCB.

Кога MCB е доволно: завршни под-кола со скромни оптоварувања и ниски нивоа на дефекти - станбени табли, кола за осветлување и приклучоци.

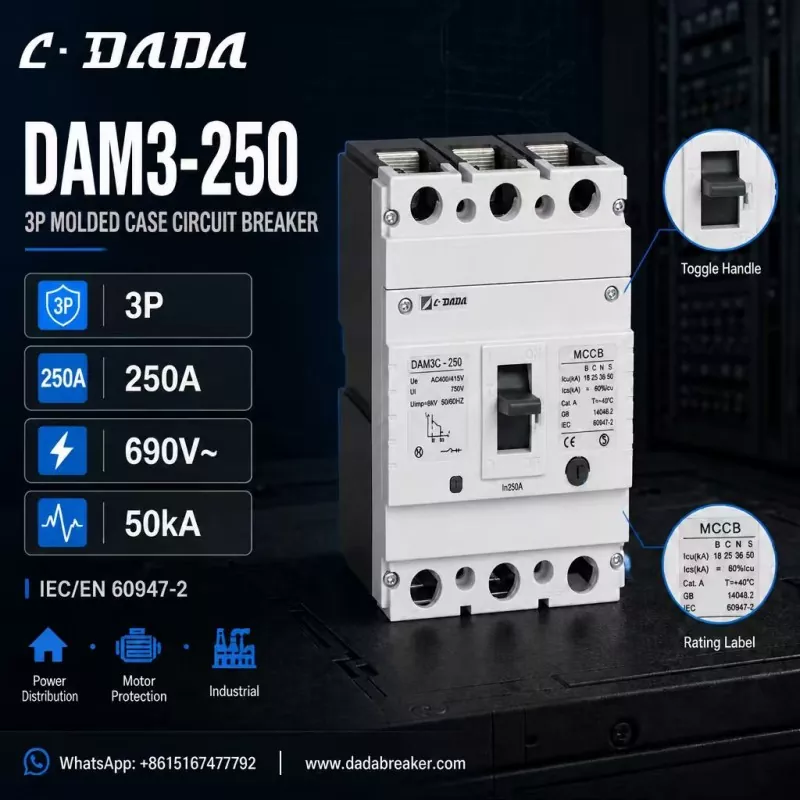

250A three-pole MCCB

Како да го изберете вистинскиот MCCB

Номинална струја (во)

1. — одговара на континуираното оптоварување и оставете простор за главата за стартните струи на моторите.

Капацитет на прекин (Icu / Ics)

2. — мора да биде повисока од потенцијалната струја на куса врска на местото на инсталација. Колку е повисоко нивото на дефект, толку е поголема ICU што ви треба.

Полјаците

3. — 3P за трифазни системи, 4P каде и на неутралниот му треба исклучување.

Оценки за напон

4. — проверете го номиналниот оперативен напон (Ue), напонот на изолација (Ui) и отпорноста на импулсите (Uimp) во однос на системот.

Стандарди и сертификација

5. — Усогласеноста со IEC/EN 60947-2 и CE ознаката се основната линија за меѓународни проекти.

Апликација

6. — Заштитата на моторот, дистрибуцијата на електрична енергија и индустриските инсталации може да бараат различни оценки на рамката и карактеристики на патувањето.

Како изгледа добро специфицираниот 250A MCCB:

За да го направите ова конкретно, земете го во предвид DAM3-250 од C·DADA Electric - триполен MCCB 250A што илустрира што да барате во оваа класа на уреди:

3P конфигурација

● со номинална струја од 250 А (In), погодна за трифазни дистрибутивни табли

Оценки за напон:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Капацитет на пробивање до 50 kA

● — Icu од 18 / 25 / 36 / 50 kA низ варијантите B / C / N / S, за инсталатерите да можат да ги усогласат нивоата на дефекти во различни точки на мрежата

Усогласеност со IEC/EN 60947-2 и GB 14048.2

● Ознака CE, со јасна рачка за вклучување/исклучување за видлив статус на работа

● Направен за дистрибуција на енергија, заштита на моторот и индустриски апликации

Логиката зад оваа спецификација: 250A, 3-полна рамка со капацитет за кршење на класата 50 kA ги покрива поголемиот дел од потребите на производителите на панели и изведувачите - од главни дистрибутивни табли до кола за довод на мотори - додека повеќекратните варијанти на Icu ви дозволуваат трошоци со вистинска големина наспроти реалните нивоа на дефекти.

Препорака за избор

● За завршни кола до ~125A со ниски нивоа на дефекти, MCB е економичен избор.

l За главната дистрибуција, заштитата на моторот и индустриската разводна опрема, изберете MCCB со капацитет на прекин што ја надминува потенцијалната струја на куса врска на инсталацијата.

● Кога се сомневате, големината за една класа погоре според капацитетот за прекин: разликата во трошоците е мала, додека заштитната маржа може да биде разлика помеѓу помал дефект и голем прекин.

Најчесто поставувани прашања

П: Што е MCCB?

А: Алеано куќиште прекинуваче нисконапонски заштитен уред што може да се ресетира, кој го исклучува колото при преоптоварување или краток спој, дизајниран за повисоки струи и нивоа на дефекти од минијатурниот прекинувач.

П: Што значи Icu на MCCB?

О: Icu е крајниот капацитет за прекин на краток спој - максималната струја на дефект што прекинувачот може да ја прекине. Ics е капацитет за прекин на услугата, ниво што може постојано да го прекинува и да остане оперативно.

П: Како да го изберам капацитетот на прекин за мојот MCCB?

О: Изберете рејтинг на Icu повисок од потенцијалната струја на куса врска на местото на инсталација. Дистрибутивните табли со висок капацитет на трансформаторот или долгите индустриски фидери обично имаат потреба од уреди од класа 36–50 kA.

П: Што е DAM3-250 MCCB?

О: DAM3-250 е прекинувач со триполен облик на куќиште од 250A од C·DADA Electric, оценет до 690V со капацитет на прекин до 50kA, за дистрибуција на енергија, заштита на моторот и индустриски апликации.
