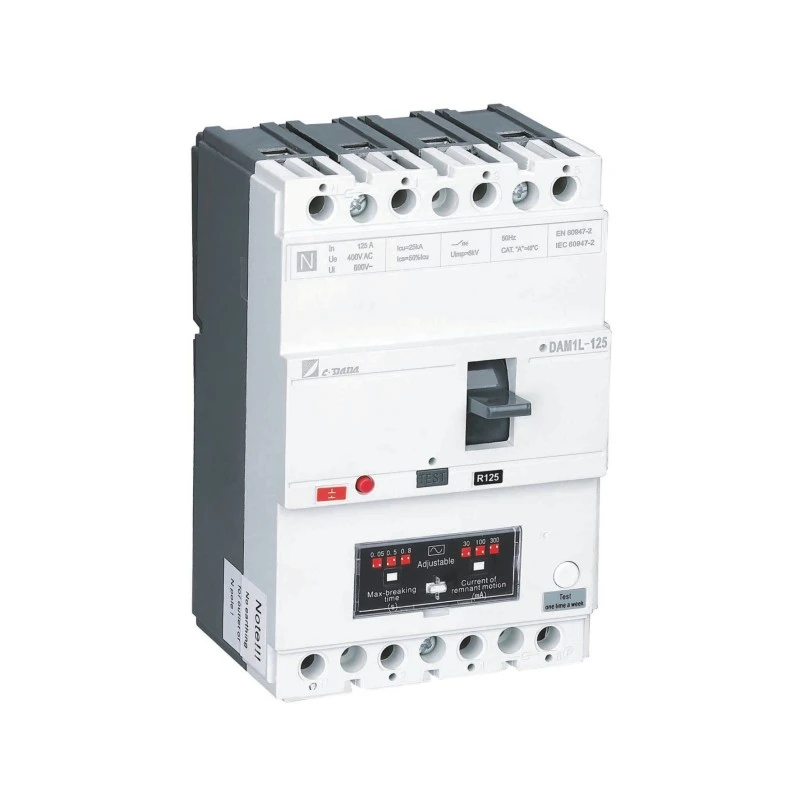

АнMCCB со заштита од истекувањеги комбинира конвенционалните функции на прекинувачот со калап со заштита од преостаната струја во едно координирано решение. За комерцијални згради, индустриски капацитети, производители на опрема и изведувачи на електрична енергија, ова може да одговори на заедничкиот предизвик: заштита на струјното коло од преоптоварувања и кратки кола, а истовремено откривање на потенцијално опасна струја на истекување.
Клучот не е едноставно да изберете прекинувач со повеќе функции. Уредот мора да одговара на напонот на системот, номиналната струја, условите за краток спој, конфигурацијата на столбот, поставувањето на струјата за истекување, околината за инсталација и барањата за координација. Овој водич објаснува како функционира технологијата, кои проблеми ги решава и што треба да проверат купувачите пред да наведат MCCB со заштита од истекување.
Содржина
- 1. Што е MCCB со заштита од истекување?
- 2. Како функционира заштитата од истекување?
- 3. Кои електрични проблеми може да ги реши?
- 4. Зошто да се комбинираат MCCB и заштита од истекување?
- 5. Каде се користи MCCB со заштита од истекување?
- 6. Што треба да проверат купувачите пред изборот?
- 7. Објаснети клучни параметри
- 8. MCCB со заштита од истекување наспроти посебни уреди за заштита
- 9. Размислувања за инсталација и одржување
- 10. Shanghai DaDa Electric Co., Ltd. и решенија за заштита од истекување
- 11. Често поставувани прашања
- 12. Заклучок
1. Што е MCCB со заштита од истекување?
Прекинувачот од обликувана кутија, вообичаено наречен MCCB, е дизајниран да ги заштити нисконапонските електрични кола од услови како што се преоптоварување и краток спој. За разлика од основниот заштитен прекинувач, MCCB може да се избере низ широк опсег на тековни рејтинзи и капацитети за прекинување, што го прави погоден за комерцијални и индустриски дистрибутивни системи.
АнMCCB со заштита од истекувањедодава преостаната струја или откривање на истекување заземјување на овие конвенционални заштитни функции. Кога ќе се открие абнормална струја на истекување и ќе го достигне конфигурираното ниво на работа, заштитниот механизам може да започне патување и да го исклучи засегнатото коло.
Оваа комбинација е особено корисна кога електричните дизајнери сакаат повеќе слоеви на заштита без да создаваат непотребно комплицирано уредување на панелите. Комерцијалните производи се достапни како интегрирани решенија MCCB-плус-преостаната струја или како MCCB комбинирани со компатибилни модули за преостаната струја. IEC 60947-2 вклучува барања за прекинувачи кои вклучуваат заштита од преостаната струја, додека производителите може да обезбедат различни конфигурации и опсег на прилагодување.
2. Како функционира заштитата од истекување?
Во здраво електрично коло, струјата што тече низ излезните проводници треба соодветно да одговара со струјата што се враќа низ колото. Состојба на истекување се јавува кога дел од струјата тргнува по несакана патека, како на пример поради влошување на изолацијата, поврзана опрема или лице кое контактира со дел кој е под напон.
Заштитата од истекување ја следи преостанатата струја поврзана со оваа нерамнотежа. Ако измерената преостаната струја го надмине конфигурираниот работен праг на уредот, заштитниот систем испраќа сигнал за исклучување до механизмот MCCB.
Во зависност од дизајнот на производот, заштитата од истекување може да обезбеди прилагодлива преостаната работна струја, временско доцнење, функционалност за тестирање, индикација за аларм или други функции за следење. Комерцијалните производи за заштита од истекување MCCB покажуваат дека поставките за чувствителност и одложување може значително да се разликуваат во зависност од наменетата апликација.
Зошто ова се разликува од заштитата од преоптоварување?
Заштитата од преоптоварување и заштитата од истекување реагираат на различни проблеми. Преоптовареното коло може да повлече прекумерна струја бидејќи се поврзани премногу оптоварувања или затоа што опремата работи над предвидениот капацитет. Дефектот на истекување, сепак, се однесува на струјата што бега од предвидената проводна патека.
Затоа, едноставното зголемување на способноста за заштита од преоптоварување не обезбедува автоматски соодветна заштита од истекување. Двете функции треба да се разгледуваат посебно при дизајнирање на електродистрибутивен систем.
3. Кои електрични проблеми може да ги реши?
Електричната опрема што се користи во фабрики, комерцијални згради и инфраструктурни проекти може да работи долги периоди под тешки услови. Влагата, прашината, стареењето на изолацијата, механичките оштетувања, грешките во инсталацијата и влошувањето на опремата може да придонесат за ненормални струјни патеки.
Оштетената или застарената изолација може да создаде ненамерни струјни патеки кои можеби нема да се однесуваат како конвенционален краток спој.
Заштитата со преостаната струја може да помогне во откривањето на условите за истекување кои бараат брзо исклучување на колото.
Комбинирањето на заштитните функции може да го поедностави распоредот во споредба со користењето на неколку независни компоненти.
Вистинското ниво на заштита зависи од целосниот електричен систем, конфигурацијата на уредот и условите за инсталација. Затоа, MCCB со заштита од истекување треба да се третира како дел од правилно дизајнираната шема за заштита наместо како универзално решение за секоја електрична опасност.
4. Зошто да се комбинираат MCCB и заштита од истекување?
За многу електрични проекти, главната атракција е способноста да се задоволат неколку барања за заштита во рамките на координираниот аранжман на уреди. Ова може да биде вредно каде просторот на панелот, времето за инсталација и координацијата на системот се важни.
1. Повеќе заштитни функции
Правилно конфигуриран уред може да обезбеди заштита од преоптоварување, краток спој и преостаната струја во рамките на истата заштитна архитектура. Ова им олеснува на инженерите да воспостават дефинирана стратегија за заштита за фидер или дистрибутивно коло.
2. Поефикасен дизајн на панели
Интегрираните или тесно усогласени заштитни компоненти може да ја намалат потребата за посебни уреди, жици и аранжмани за монтирање. Производителите на MCCB заштитени со преостаната струја конкретно ја истакнуваат компактната инсталација и намалените барања за компоненти како практични предности.
3. Прилагодлива заштита
Некои производи обезбедуваат прилагодливи прагови на преостаната струја и временски доцнења. Ова овозможува заштитниот аранжман да се прилагоди на различни кола наместо да се потпира на една фиксна поставка за секоја апликација.
4. Полесно планирање на системот
Кога барањата за преоптоварување, краток спој и истекување се разгледуваат заедно, инженерите можат да ја оценат целосната стратегија за заштита наместо самостојно да избираат поединечни компоненти.
5. Каде се користи MCCB со заштита од истекување?
Соодветната примена зависи од електричниот дизајн, локалните барања и спецификациите на производот. Вообичаените области на примена вклучуваат:
- Дистрибутивни табли за комерцијални згради
- Индустриски системи за дистрибуција на електрична енергија
- Фабричка опрема за производство
- Колибри за мотори и машини
- Работилници и производствени капацитети
- Инфраструктурни и комунални инсталации
- Електрична опрема која бара следење на истекувањето на земјата
- Дистрибутивни системи каде просторот на панелот е ограничен
- Проекти кои бараат координирана заштита од преоптоварување, краток спој и резидуална струја
MCCB се широко користени во индустриска и комерцијална дистрибуција бидејќи нивните моментални оценки и способности за прекинување може да опфатат апликации надвор од типичниот опсег на мали прекинувачи на кола.
6. Што треба да проверат купувачите пред изборот?
Изборот на MCCB со заштита од истекување врз основа само на номиналната струја може да создаде проблеми при инсталацијата. Купувачите треба да му дадат на производителот или електроинженерот доволно информации за системот пред да потврдат модел.
- Номинална струја:Одредете го очекуваното континуирано оптоварување и изберете соодветен рејтинг на струја врз основа на комплетниот дизајн на колото.
- Работен напон:Потврдете го напонот на системот и дали производот е соодветен за намената за наизменична струја.
- Број на столбови:Проверете дали системот бара 3P, 4P или друга конфигурација.
- Способност за краток спој:Проверете ја достапната потенцијална струја на дефект и уверете се дека прекинувачот има соодветен рејтинг за прекинување.
- Чувствителност на истекување:Определете ја преостанатата работна струја потребна за планираната стратегија за заштита.
- Временско доцнење:Размислете дали е потребна моментална работа или временски одложен одговор за координација со уредите нагоре или надолу.
- Услови за инсталација:Прегледајте ја температурата на околината, просторијата, влажноста, надморската височина и другите релевантни фактори на животната средина.
- Стандарди и сертификати:Потврдете ги стандардите и одобренијата потребни на целниот пазар.
7. Објаснети клучни параметри
Следниве параметри се особено важни кога се споредуваат различни MCCB производи за заштита од истекување.
| Параметар | Зошто е важно | Што купувачите треба да потврдат |
|---|---|---|
| Оценета струја (во) | Го дефинира нивото на струја што автоматскиот прекинувач е дизајниран да го носи под одредени услови. | Поврзете го прекинувачот со оптоварувањето на колото и дизајнот на проводникот. |
| Номинален напон (Ue) | Го дефинира електричниот работен напон за апликацијата. | Потврдете ја компатибилноста со напонот на системот. |
| Прекршувачки капацитет | Ја означува струјата на дефект што прекинувачот може безбедно да ја прекине под одредени услови за тестирање. | Споредете го рејтингот на производот со достапната струја на куса врска. |
| Тековна поставка за истекување | Го одредува нивото на преостаната струја на кое работи заштитата од истекување. | Потврдете го бараниот опсег на чувствителност и прилагодување. |
| Временско одложување | Може да помогне во координирање на заштитата од истекување со други заштитни уреди. | Проверете дали бараниот одговор е моментален или одложен. |
| Број на Полјаци | Определува кои проводници се префрлени и заштитени. | Потврдете 3P, 4P или друга потребна конфигурација. |
| Стандарди | Обезбедува рамка за перформанси и тестирање на производот. | Потврдете ги важечките IEC, регионални и проектни барања. |
На пример, сегашните комерцијални производи со заштита од преостаната струја може да понудат различни комбинации на номинална струја, конфигурација на столбови, работен напон и капацитет на прекин. Овие спецификации треба секогаш да се проверуваат во однос на вистинскиот лист со податоци за производот, наместо да се претпоставуваат само од категоријата на производот.
8. MCCB со заштита од истекување наспроти посебни уреди за заштита
И интегрираните и посебните заштитни аранжмани можат да бидат технички соодветни. Подобрата конфигурација зависи од електричната архитектура на проектот, барањата за простор, стратегијата за координација и преференциите за набавка.
| Разгледување | MCCB со заштита од истекување | Посебен аранжман за заштита |
|---|---|---|
| Распоред на панелот | Може да обезбеди компактен аранжман. | Може да бара дополнителен простор за монтирање. |
| Жици | Може да ја намали меѓусебната поврзаност помеѓу одделните заштитни компоненти. | Може да бара дополнителни жици и координација. |
| Заштитни функции | Дизајниран околу комбиниран аранжман за заштита. | Функциите може да се изберат независно. |
| Одржување | Помалку посебни компоненти може да ја поедностават проверката. | Поединечните компоненти може да се заменат одделно во зависност од дизајнот. |
| Прилагодување | Зависи од достапните конфигурации за прекинувач и заштита од истекување. | Може да понуди флексибилност со комбинирање на различни уреди. |
Важно е дека интеграцијата не значи автоматски соодветност. Избраната комбинација сепак мора да ги задоволува електричните барања на инсталацијата.
9. Размислувања за инсталација и одржување
Правилната инсталација е исто толку важна како и изборот на точниот прекинувач. Дури и добро дизајнираниот MCCB со заштита од истекување може да не ги обезбеди предвидените перформанси ако жиците, распоредот за заземјување, поставките или околината за инсталација се неточни.
Внимателно проверете ги жиците
Следете го дијаграмот за поврзување на производителот и упатствата за инсталација. Фазните и неутралните проводници, каде што е применливо, мора да бидат правилно распоредени за системот за откривање на преостаната струја да работи како што е предвидено.
Потврдете ја поставката за истекување
Не претпоставувајте дека најниската достапна поставка за струја на истекување е автоматски соодветна. Поставувањето треба да одговара на предвидената заштитна функција и електричните карактеристики на колото.
Размислете за селективност
Големите дистрибутивни системи може да содржат повеќе заштитни уреди. Нивните работни карактеристики треба да се прегледаат заедно, така што соодветната грешка низводно не исклучува непотребно многу поголем дел од инсталацијата.
Изведете функционално тестирање
Онаму каде што производот обезбедува функција за тестирање, тестирањето треба да ја следи процедурата препорачана од производителот и барањата применливи за инсталацијата. Некои уреди со преостаната струја обезбедуваат тест функции и дополнителни функции за следење.
10. Shanghai DaDa Electric Co., Ltd. и решенија за заштита од истекување
Шангај DaDa Electric Co., Ltd. обезбедува решенија за MCCB дизајнирани за апликации каде што конвенционалната заштита на кола и заштитата од истекување треба да работат заедно. Нејзината серија DAM1L е пример за MCCB со интегрирана заштита од преостаната струја, дизајнирана за апликации, вклучувајќи градежни електрични системи, индустриски локации и други средини за дистрибуција со низок напон.
Информациите за производот укажуваат на конфигурации како што се четириполна конструкција, широк опсег на номинална струја и прилагодлива заштита од истекување. Во зависност од моделот, работната струја на истекување може да се конфигурира низ одреден опсег, овозможувајќи стратегијата за заштита да се прилагоди на различни апликации.
За странските купувачи, дистрибутери, производители на панели и електрични изведувачи, најкорисен пристап е да му се обезбедат на добавувачот барањата на проектот пред да побараат понуда. Ова помага да се одреди дали бараниот тековен рејтинг, распоредот на столбовите, поставувањето на истекување, капацитетот за кршење и сертификацијата се достапни во предвидената конфигурација.
Информации што треба да се вклучат во истрагата
- Потребна номинална струја
- Системски напон и фреквенција
- Број на столбови
- Потребна чувствителност на истекување-струја
- Потребна функција за временско одложување
- Очекувана струја на куса врска или потребен капацитет на прекин
- Опкружување за инсталација
- Целен пазар и барања за сертификација
- Потребна количина
- OEM или приспособени барања, доколку е применливо
Обезбедувањето на овие детали на почетокот може да ја направи техничката комуникација поефикасна и да го намали ризикот од избор на прекинувач што не одговара на конечната инсталација.
11. Често поставувани прашања
Заштитата од истекување открива преостаната струја предизвикана од несакана струјна патека и може да иницира исклучување на прекинувачот кога ќе се достигне конфигурираниот работен праг. Се однесува на различна состојба од конвенционалната заштита од преоптоварување и краток спој.
Не. Обичен MCCB обезбедува функции како што се заштита од преоптоварување и краток спој, додека конфигурацијата заштитена од истекување додава откривање и заштита на преостаната струја.
Заштитата од истекување може да помогне во откривање на одредени абнормални струјни патеки кои можат да придонесат за електрични опасности. Сепак, спречувањето пожар зависи од целосната електрична инсталација, состојбата на опремата, поставките за заштита и применливите безбедносни мерки.
Не постои единствена поставка погодна за секоја инсталација. Соодветната вредност зависи од заштитната цел, карактеристиките на колото, опремата и применливите електрични барања. Поставката треба да ја одреди квалификуван персонал.
Конфигурацијата MCCB вообичаено е дизајнирана околу конвенционалните функции за заштита на прекинувачите, но точните заштитни функции зависат од специфичниот модел и конфигурацијата на единицата за патување. Секогаш проверувајте ја техничката документација на производителот.
IEC 60947-2 е важен стандард за нисконапонски прекинувачи и вклучува барања релевантни за прекинувачите кои вклучуваат заштита од преостаната струја. Може да се применуваат и регионални стандарди и барања специфични за проектот.
Да, соодветните модели може да се користат во индустриска дистрибуција и апликации за опрема кога нивните електрични оценки, заштитни карактеристики и спецификации за животната средина се совпаѓаат со инсталацијата.
Обезбедете ја потребната струја, напон, столбови, капацитет на прекин, подесување на струјата на истекување, барање за временско одложување, услови за инсталација, количина и целна сертификација. Ова му дава на производителот доволно информации за да препорача соодветна конфигурација.
12. Заклучок
MCCB со заштита од истекување се однесува на две важни области на електрична заштита: конвенционална заштита од прекумерна струја и откривање на преостаната струја. Со внесување на овие функции во координирано решение, може да помогне во поедноставувањето на дизајните за дистрибуција на енергија каде што електричната безбедност, просторот на панелот и координацијата на системот се важни.
Најважниот чекор е да се погледне подалеку од името на производот. Номиналната струја, работниот напон, капацитетот на прекин, конфигурацијата на столбовите, чувствителноста на истекување, временското доцнење, условите за инсталација и важечките стандарди, сите влијаат на тоа дали одреден MCCB е соодветен за проект.
За купувачите кои ги оценуваат MCCB заштитени од истекување за комерцијални згради, индустриски капацитети, дистрибутивни панели или OEM апликации, работата директно од реалните електрични барања е најсигурниот начин да се идентификува соодветната конфигурација.
Ви треба MCCB со заштита од истекување?
Ако набавувате MCCB за нов електричен проект, заменувате постоечки заштитни уреди или развивате приспособено решение за дистрибуција,Шангај DaDa Electric Co., Ltd.може да ви помогне да ги прегледате бараните спецификации и конфигурацијата на производот. Споделете го вашиот напон, струја, број на столб, барања за заштита од истекување и детали за апликацијата за да разговарате за соодветното решение.
За спецификации на производи, барања за OEM или проектни прашања,контактирајте со нассо вашите електрични барања и информации за апликацијата.
