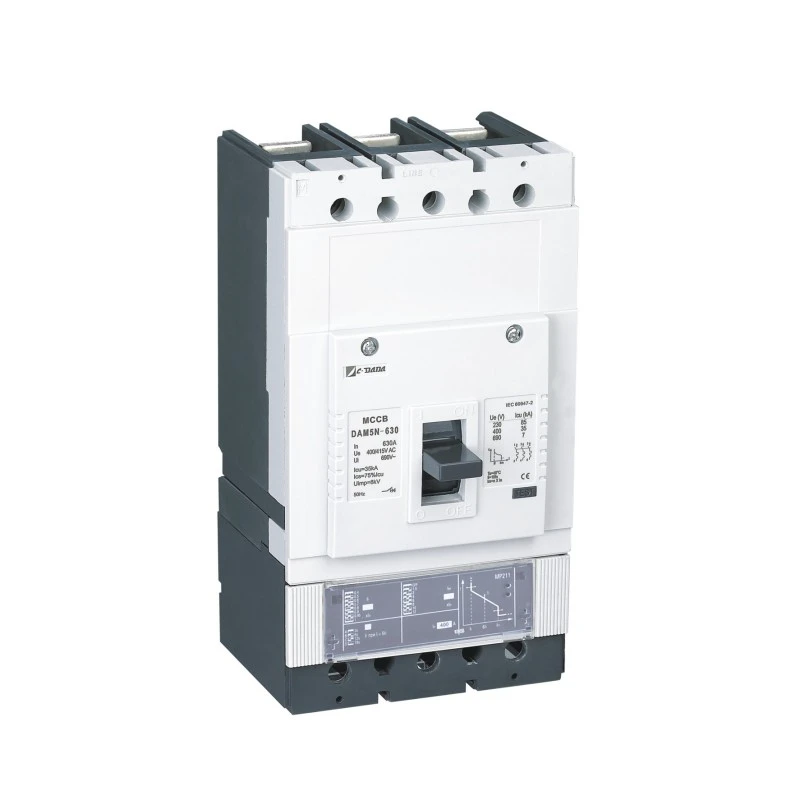

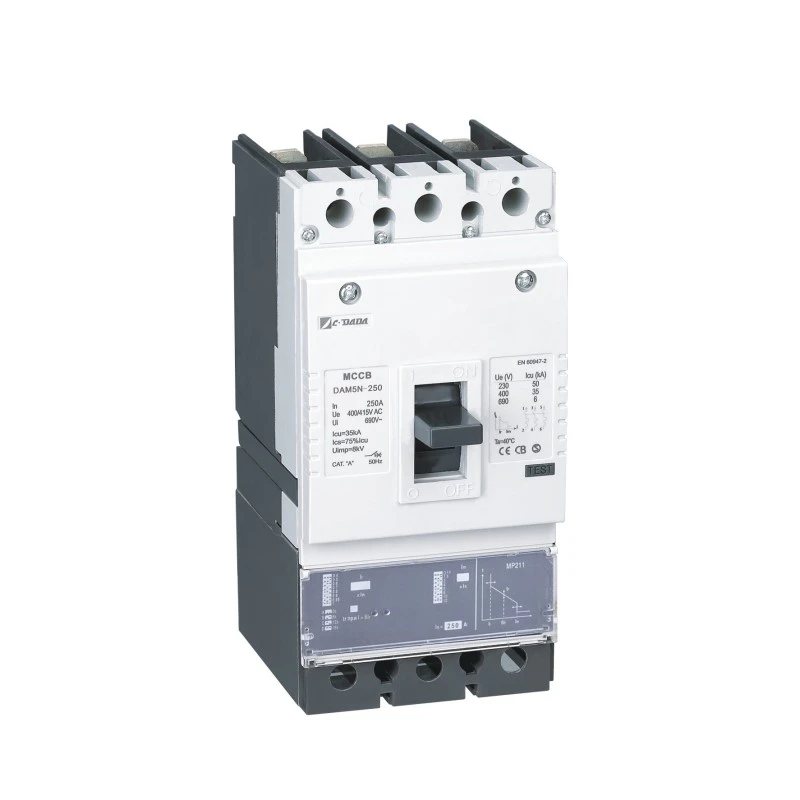

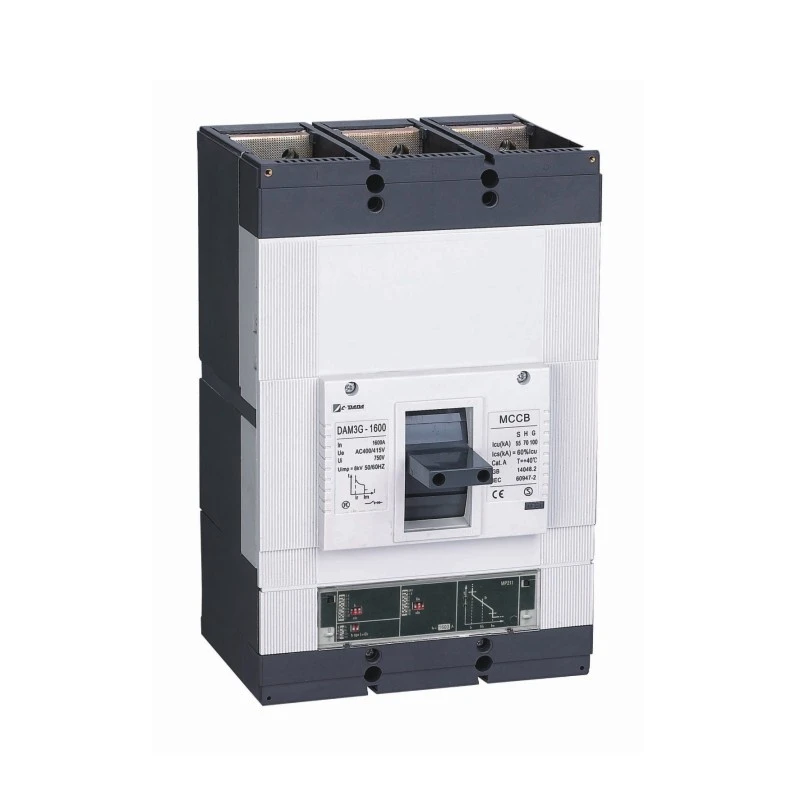

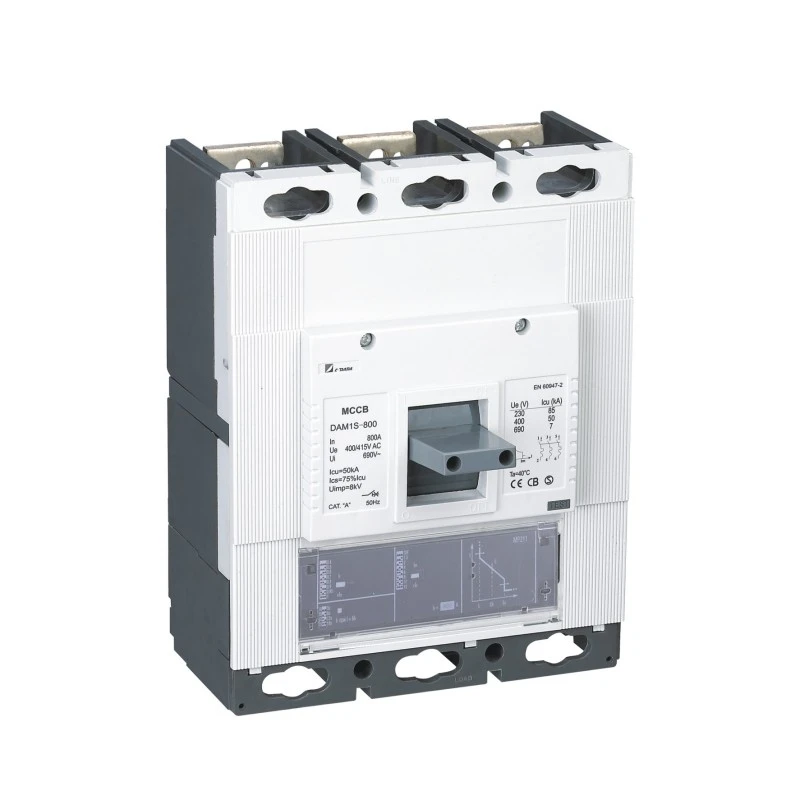

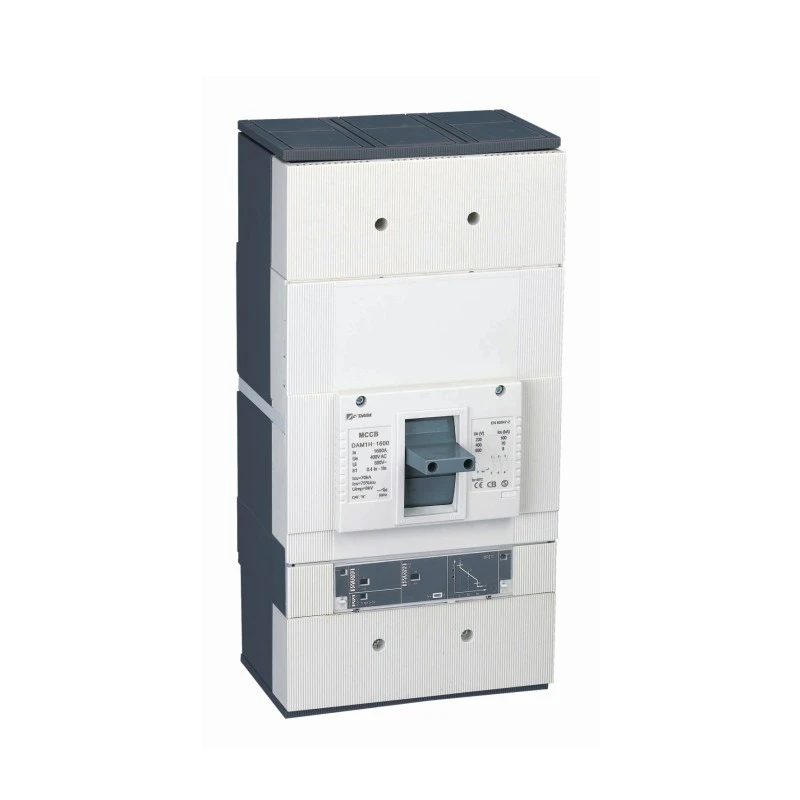

Прекинувач со електронски тип на обликуван случај

За модерни енергетски системи кои бараат прецизност, интелигенција и доверливост, прекинувачот со електронски тип на обликувана кутија од Shanghai DADA Electric CO., LTD. поставува нов стандард во нисконапонската заштита. За разлика од традиционалните термичко-магнетни прекинувачи, овој интелигентен MCCB користи електронска единица за патување базирана на микропроцесор за да обезбеди високо точна, програмабилна заштита од прекумерна струја - имуна на флуктуации на температурата на околината.

Со прилагодливи поставки од 40% до 100% In (термички) и 1,5× до 12× In (магнетни), тој нуди неспоредлива флексибилност за сложена координација во центрите за податоци, индустриските постројки, болниците и системите за обновлива енергија. Оценет од 100A до 1600A на 400V/415V, комбинира компактен дизајн со напредна функционалност - и вклучува директно патување без дефект при екстремни дефекти, дури и ако електрониката откажува.

Клучни спецификации

Модел: CDADA DAM2 / DE серија (прекинувач со електронски тип на обликувана кутија)

Тип: Прекинувач со електронски обликуван случај

Полјаци: 3P / 4P

Номинален напон (Ue): 400V / 415V AC

Номинална струја (In): 100A – 1600A

Единица за патување: електронско ослободување базирано на микропроцесор

Термичко прилагодување (Ir): 40% – 100% од In

Магнетно прилагодување (Im): 1,5× – 12× In

Предности

★ Широк опсег: 100A до 1600A(AC)

★ Компактни димензии

★ Прилагодливо термичко поставување (40-100%) во.

★ Прилагодливо магнетно поставување (1,5-12 пати) во.

★ Обезбедување на копчето за притискање на патување.

★ Одделете ги главните и лачните контакти

★ Широк асортиман на додатоци.

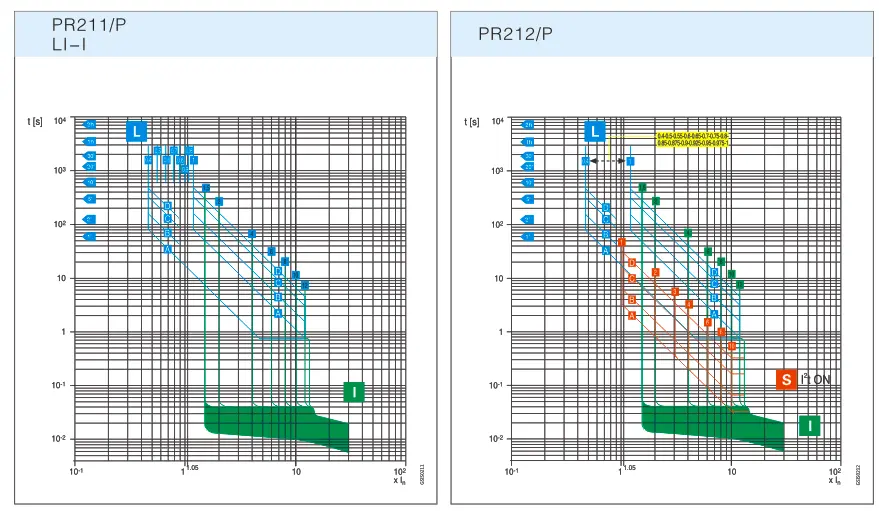

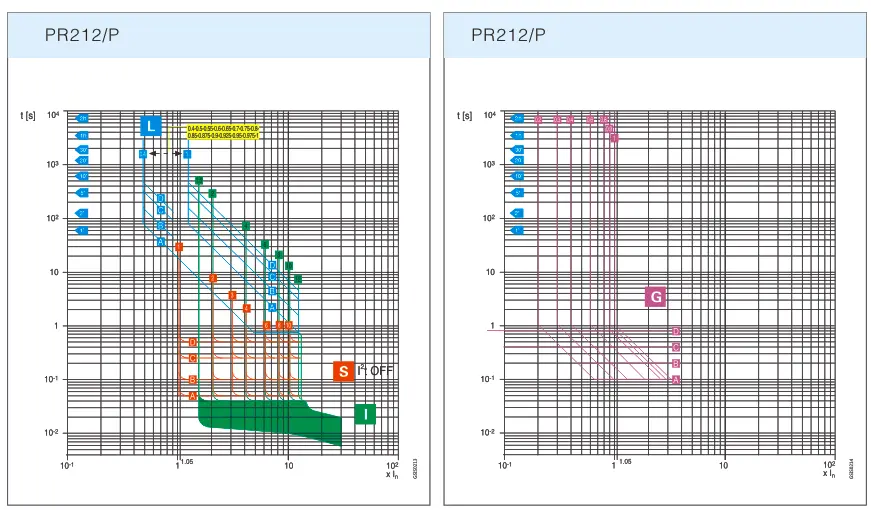

Карактеристична крива на електронско ослободување

Електрични параметри

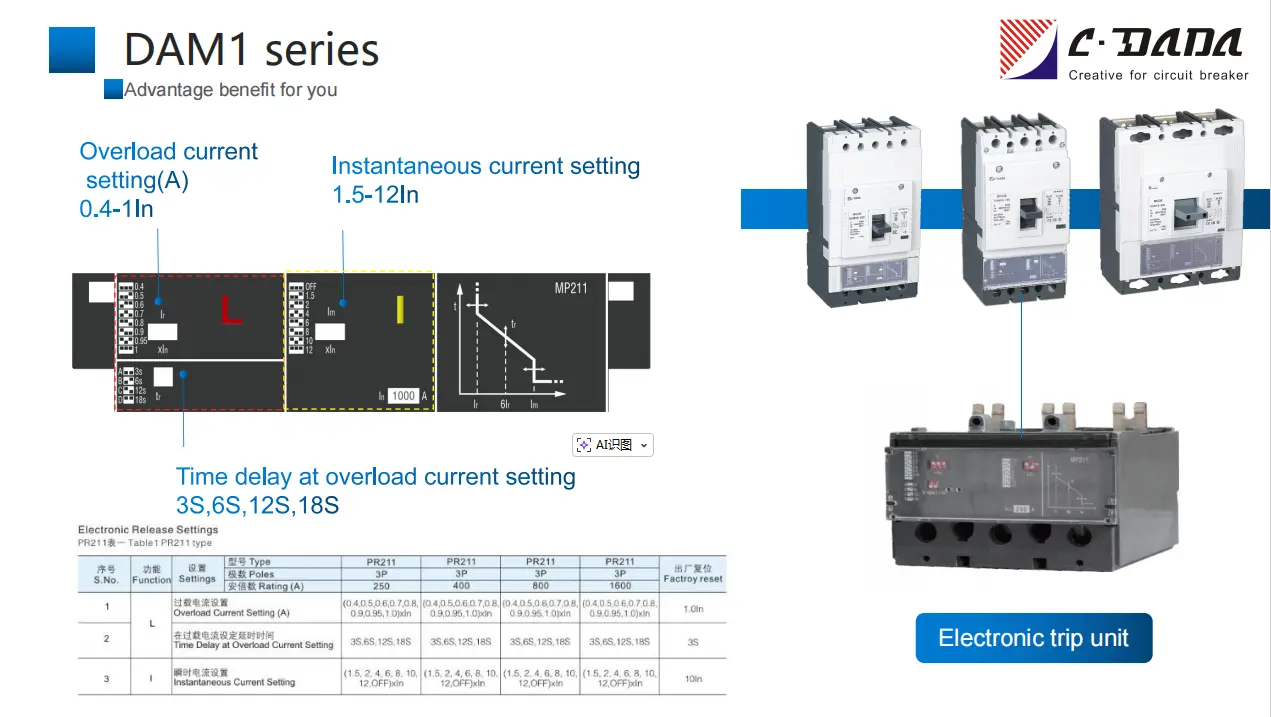

Табела 1 PR211 тип

С.бр.

Функција

Поставки

Тип

PR211

PR211

PR211

PR211

Ресетирање на факти

Полјаците

3P

3P

3P

3P

Оцена (А)

250

400

800

1600

1

L

Тековна поставка за преоптоварување (A)

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

1,0 во

2

Временско доцнење при преоптоварување Тековно поставување

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Поставување моментална струја

(1,5, 2, 4, 6, 8, 10, 12, ИСКЛУЧЕНО) xIn

(1,5, 2, 4, 6, 8, 10, 12, ИСКЛУЧЕНО) xIn

(1,5, 2, 4, 6, 8, 10, 12, ИСКЛУЧЕНО) xIn

(1,5, 2, 4, 6, 8, 10, 12, ИСКЛУЧЕНО) xIn

10 во

Табела 2 PR212 тип

С.бр.

Функција

Поставки

Тип

PR212

PR212

PR212

PR212

Ресетирање на факти

Полјаците

3P

3P

3P

3P

Оцена (А)

250

400/630

800

1600

1

L

Тековна поставка за преоптоварување (A)

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

1,0 во

2

Временско доцнење при преоптоварување Тековно поставување

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Поставка за струја на краток спој (A)

(1, 2, 3, 4, 6, 8, 10, ИСКЛУЧЕНО) xIn

(1, 2, 3, 4, 6, 8, 10, ИСКЛУЧЕНО) xIn

(1, 2, 3, 4, 6, 8, 10, ИСКЛУЧЕНО) xIn

(1, 2, 3, 4, 6, 8, 10, ИСКЛУЧЕНО) xIn

6 во

4

Временско доцнење при поставка за струја на краток спој

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0.1S

5

I

Поставување моментална струја

(1,5, 2, 4, 6, 8, 10, 12, ИСКЛУЧЕНО) xIn

(1,5, 2, 4, 6, 8, 10, 12, ИСКЛУЧЕНО) xIn

(1,5, 2, 4, 6, 8, 10, 12, ИСКЛУЧЕНО) xIn

(1,5, 2, 4, 6, 8, 10, 12, ИСКЛУЧЕНО) xIn

10 во

6

G

Тековна поставка за заземјување (A)

(0,2,0,3,0,4, 0,6,0,8,0,9, 1,0, ИСКЛУЧЕНО) xIn

(0,2,0,3,0,4, 0,6,0,8,0,9, 1,0, ИСКЛУЧЕНО) xIn

(0,2,0,3,0,4, 0,6,0,8,0,9, 1,0, ИСКЛУЧЕНО) xIn

(0,2,0,3,0,4, 0,6,0,8,0,9, 1,0, ИСКЛУЧЕНО) xIn

1,0 во

7

Временско доцнење при поставување на дефект на земјата

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4S

8

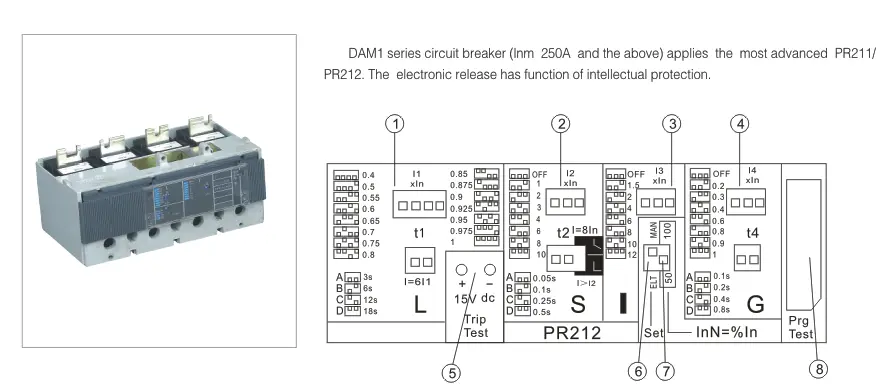

Избор на електрични или електронски параметри во собата

Функција SET (прекинувач ELT/MAN)

9

Се користи за поставување на параметрите на прекинувачот за нула линија

InN=%In, прекинувач 50/100

10

Приклучок за мерен уред за поврзување

Приклучок за панел

Зошто да изберете CDADA Electronic MCCB?

★ Вистинска интелигенција, не само автоматизација
Микропроцесорот непрекинато ги анализира тековните бранови форми, овозможувајќи прецизна заштита во обратно време, одредено време и моментална заштита - без нанос поради топлина или стареење.

★ Неуспешно-безбеден дизајн
Дури и ако електронското коло не успее, директната електромагнетна брава обезбедува исклучување на прекинувачот за време на тешки кратки споеви - исполнувајќи ги барањата за безбедност IEC 60947-2 за вишок.

★ Супериорна координација
Ултра широките опсези на приспособување (40–100% Ir, 1,5–12× Im) овозможуваат совршена координација со уредите горе/долуводно – минимизирање на зоните на прекин.

★ Иднина доказна инфраструктура
Компатибилен со опционалните комуникациски модули (Modbus RTU, Profibus) за интеграција во системи за управување со згради (BMS) или паметни мрежи.

★ Глобален квалитет, конкурентна цена

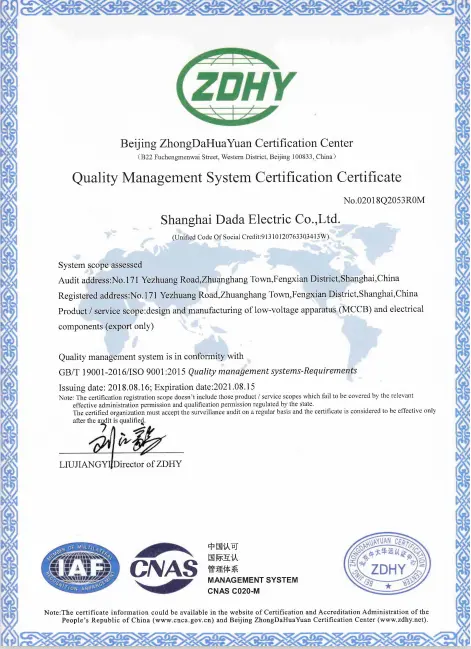

Произведен според ISO 9001 во Шангај, со меѓународни сертификати - нуди перформанси на европско ниво со азиска економичност.

★ Имаме посветен тим од 15 инженери фокусирани на развој на производи, подобрување и прилагодување.

Идеални апликации

Центри за податоци: Спречете каскадни неуспеси со прецизно селективно исклучување

Болници: Обезбедете непрекинато напојување за системите за одржување на животот

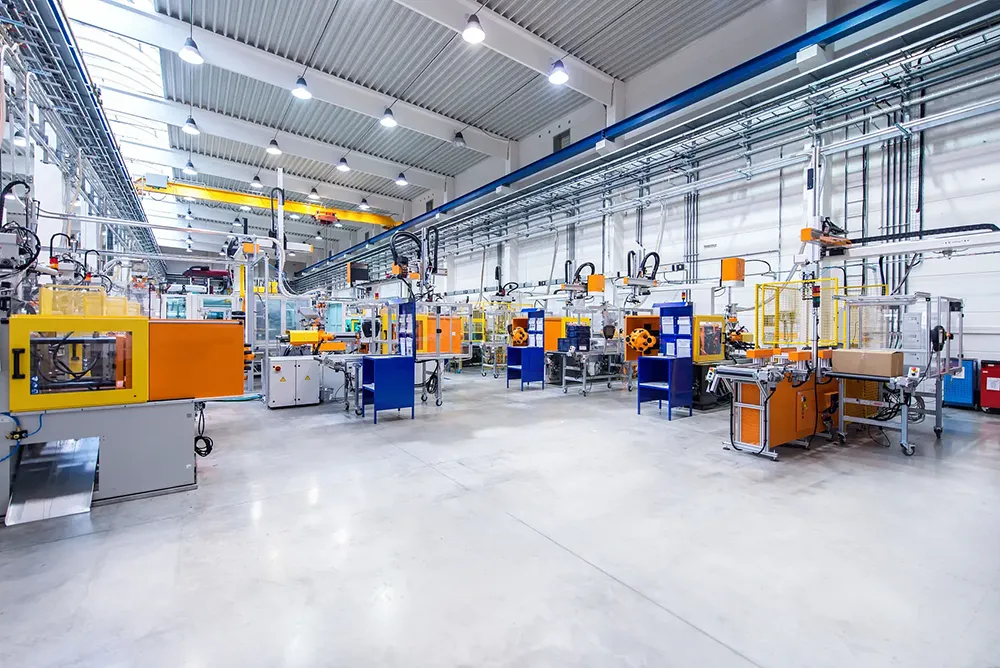

Индустриска автоматизација: Координација со VFD, меки стартери и роботика

Сончеви/Ветерни паркови: Прилагодете се на профилите за променливи генерации

Паметни комерцијални згради: овозможете следење на енергијата без дополнителни броила

Најчесто поставувани прашања (ЧПП)

П1: Што го прави електронскиот MCCB различен од термичко-магнетниот?

A1: Прекинувачите со електронски тип на обликувана кутија користат микропроцесор за да ја анализираат струјата и да ги активираат патувањата со голема прецизност. Тие не се засегнати од температурата на околината, нудат поширок опсег на прилагодување и можат да обезбедат евиденција на податоци за оптоварување - за разлика од термичко-магнетните типови базирани на биметал/магнет.

П2: Дали електронскиот MCCB 1600A е достапен во 4-полна конфигурација?

A2: Да - сите CDADA електронски MCCB од 250A до 1600A се достапни и во 3P и 4P верзии.

П3: Што се случува ако електронската единица за патување откажа за време на краток спој?

A3: Прекинувачот вклучува механичка резервна копија: за време на екстремни струи на дефект (>12×In), магнетното бравче го активира директното отворање - обезбедувајќи безбедност дури и со офлајн електроника.

П4: Може ли да ги следам тековните вредности во реално време?

A4: Да - единицата за електронско патување прикажува моментална, максимална, минимум и просечна струја во одредени временски прозорци (на пр., 24 часа), корисни за управување со енергијата.

П5: Зошто да изберете CDADA пред други интелигентни брендови MCCB?

А5: CDADA нуди:

● Вистинска приспособливост со двоен опсег (многу конкуренти го ограничуваат Im на ≤10×)

● Механичка резервна копија без дефект (не сите „електронски“ MCCB го имаат ова)

● Компактна големина — одговара на старите панели без измена

● Силно глобално портфолио за сертификација (ASTA, KEMA, CE)

● ОЕМ-пријателски цени со техничка поддршка на англиски јазик
