Кинески добавувач на квалитетен DC инвертер

DC инвертерите се обезбедени од професионалниот производителCDADA. Нашиот објект располага со девет производни линии, поддржани од 20-годишно акумулирано искуство во производството во оваа категорија производи. Во согласност со меѓународните стандарди, нашите производи можат да се пофалат со работен век до 25 години и доаѓаат со гаранција од 3 години.

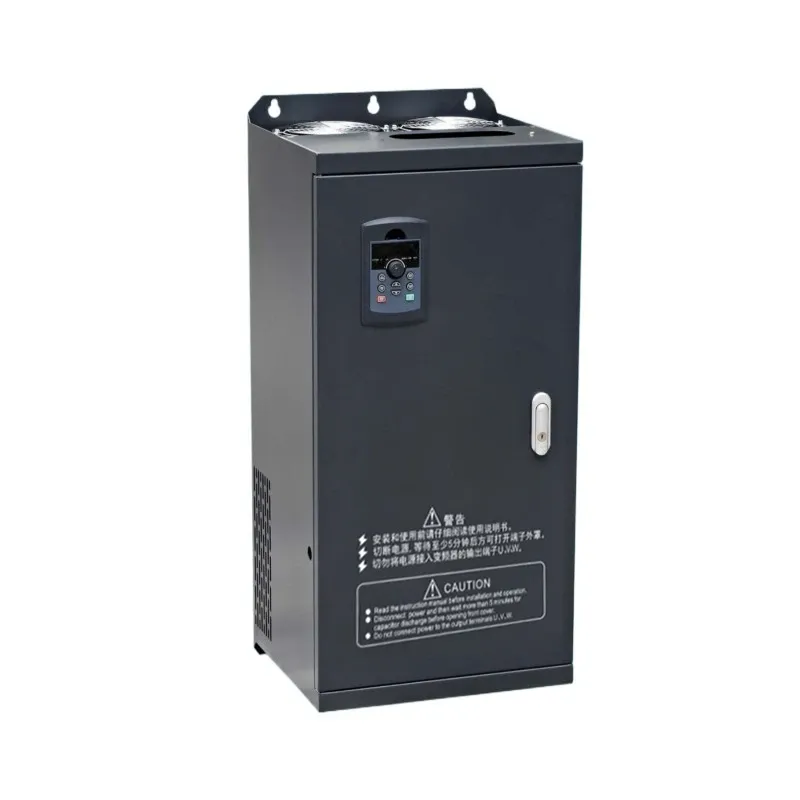

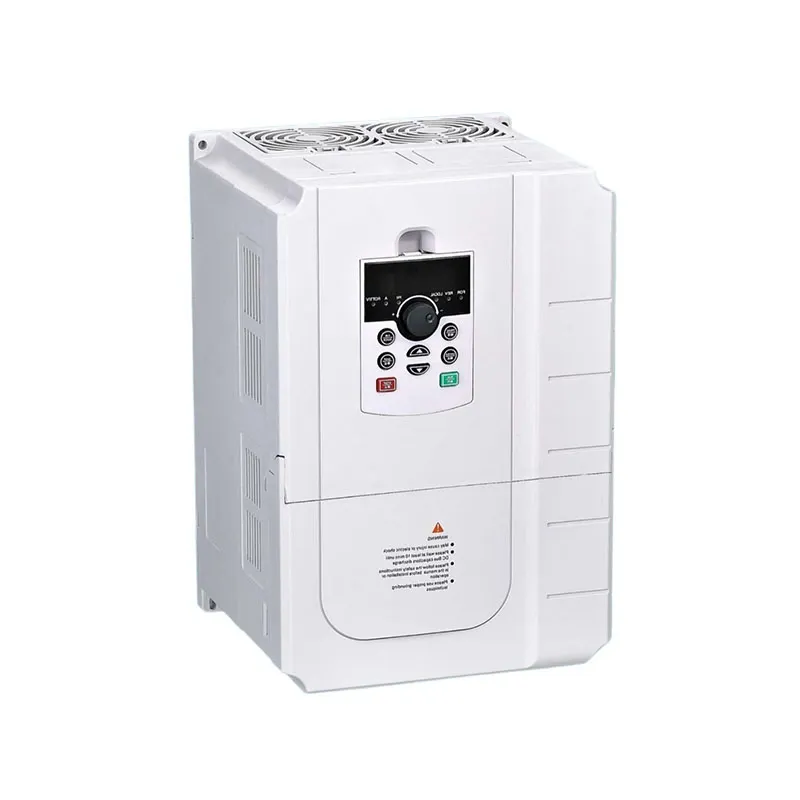

Што е DC инвертер?

A DC инвертер, попознат како афотоволтаичен (PV) инвертер илисоларен инвертер, е софистициран електронски уред за напојување кој конвертирадиректна струја (DC) генерирани од соларни панели вонаизменична струја (AC) погоден за поврзување со мрежа или локална потрошувачка. Како основна компонента на фотоволтаичните системи за производство на енергија, инверторот извршува повеќе критични функции, вклучителноСледење на максимална точка на моќност (MPPT), синхронизација на мрежата, управување со квалитетот на енергијата и заштита на системот.

Современите PV инвертери работат низ опсегот на влезниот напон од200V DC до 1500V DC, со оценки за излезна моќност одСтанбени единици од 1 kW до централни инвертери од повеќе мегаватни комунални размери. Ефикасноста на конверзија на премиум инвертерите надминува99%, со европски пондерирани ефикасности (η) кои обично се движат од97% до 98,5%.

За разлика од едноставните DC-AC конвертори, PV инвертерите вклучуваатинтелигентни системи за контрола кои континуирано ја оптимизираат бербата на енергија, го следат здравјето на системот и обезбедуваат усогласеност со мрежните кодови кои се развиваат. Инвертерот во суштина служи како „мозок“ на фотоволтаичниот систем, координирајќи го протокот на енергија помеѓу соларните модули, батериите, оптоварувањата и комуналната мрежа.

Категории и конфигурации на производи со DC инвертер

Класификација	Тип	Опсег на моќност	Клучни карактеристики
Со апликација	Стринг инвертер	1kW – 150 kW	Повеќе MPPT влезови, 3-фазен излез, комерцијални/станбени, 98%+ ефикасност
	Централен инвертер	100kW – 10MW+	Единечна голема единица, комунална скала, поврзана со трансформатор, исплатлива по вати
	Микроинвертер	250W – 2000W	Ниво на модул, MPPT по панел, зголемена толеранција на засенчување, висока доверливост
	Хибриден инвертер	3kW – 50kW	Интеграција за складирање батерии, двонасочен проток на енергија, способност за резервна енергија
	Моќ Оптимизатор	300W – 1000W	DC-DC конвертор + жичен инвертер, оптимизација на ниво на модул, брзо исклучување
По топологија	Базиран на трансформатор	1kW – 10MW	Галванска изолација, робусна, потешка, помала ефикасност (96-97%)
	Без трансформатор	1kW – 250 kW	Потребна е поголема ефикасност (98%+), полесна, управување со струјата на истекување
	Х-Мост	Сите оценки	Основна топологија на префрлување, PWM контрола, излез на синусен бран
	Повеќе нивоа (3-нивоа NPC/T-тип)	10kW – 10MW+	Намалени загуби при прекинување, подобар квалитет на брановидни форми, поголема способност за напон
По влезен напон	Низок напон	200V – 500V DC	Резиденцијални системи, конфигурации со една низа
	Среден напон	500V – 1000V DC	Комерцијални системи, 1000V NEC ограничување во САД
	Висок напон	1000V – 1500V DC	Корисна скала, 1500V станува стандард, намалени трошоци за BOS
Со излез	Еднофазен	1kW – 10kW	Станбени, 230V/120V, 50/60Hz
Со излез	Трифазен	5kW – 10MW+	Комерцијален/индустриски, 400V/480V, врзан на мрежа

Опции за конфигурација на MPPT:

Единечен MPPT:Основен, пониска цена, влез со една низа

Двојна MPPT:Два независни влеза, различни ориентации/засенчување

Повеќе MPPT (4-12 влезови):Комерцијални системи, сложени геометрии на покривот

Основни функции и оперативен принцип

Процес на конверзија на енергија

Фаза	Функција	Техничка имплементација
Стадиум на влез DC	Прифаќа променлива DC од PV низа, филтрирање, заштита	Кондензатори за филтер за еднонасочна струја, заштита од пренапони, заштита од обратен поларитет, следење на влезниот напон
Фаза на MPPT	Го максимизира екстракцијата на енергија со следење на оптималниот напон/струја	Конвертор за засилување или засилување, вознемирување и набљудување (P&O) или алгоритам за зголемена спроводливост, 99%+ ефикасност на следење
DC-AC Инверзија	Конвертира DC во AC користејќи високофреквентно префрлување	IGBT или SiC MOSFET H-мост, PWM контрола (2-20 kHz), контрола на мртво време
Филтрирање на излезот	Ги отстранува високофреквентните хармоници, го измазнува брановиот облик	LCL или LC филтер, отпорници за амортизација, <3% THD
Поврзување со мрежа	Се синхронизира со мрежа, усогласеност со квалитетот на електричната енергија	Фаза заклучена јамка (PLL), заштита против островот, контрола на реактивна моќност
Контрола и мониторинг	Управување со системот, евиденција на податоци, комуникација	Контрола на DSP/MCU, Ethernet/WiFi/RS485, мониторинг во облак, ажурирања на фирмверот

Следење на максимална моќност (MPPT)

Функцијата MPPT е основната технологија што обезбедува максимална берба на енергија од соларните панели. Бидејќи PV модулите покажуваат нелинеарна карактеристика на струја-напон (I-V) со единствена точка на максимална моќност (MPP) која варира во зависност од зрачењето и температурата, инверторот мора постојано да ја следи оваа подвижна цел.

Клучни MPPT параметри:

Опсег на напон на MPPT:Работен прозорец каде што инверторот може да извлече максимална моќност (на пр., 200-850V за 1000V инвертер)

Опсег MPPT со целосно оптоварување:Опсег на напон за номинална излезна моќност

Ефикасност на MPPT:>99% точност на следење во динамички услови

Брзина на скенирање:Одговор на брзи промени на зрачењето (минливи облак)

MPPT алгоритми:

Вознемирување и набљудување (P&O):Најчести, постепено прилагодување на напонот, 99%+ ефикасност

Инкрементална спроводливост (INC):Прецизно откривање MPP, подобро во услови кои брзо се менуваат

Хибрид/Напредно:Генетски алгоритми, нејасна логика, невронски мрежи за сложени сценарија за засенчување

Синхронизација и безбедност на мрежата

Современите инвертери мора да се усогласат со строгите мрежни кодови, вклучувајќи:

Заштита против островот: Автоматско исклучување во рок од 2 секунди по загубата на мрежата (UL 1741/IEC 62116)

Фреквенција/напон возење низ: Продолжете со работа за време на пречки во мрежата (LVRT/HVRT)

Поддршка за реактивна моќност: Обезбедете VAR поддршка за стабилност на мрежата (IEEE 1547)

Хармонично нарушување: <3% THD за струја, <5% за напон

Апликативни средини и случаи на употреба

Апликација	Големина на системот	Типични спецификации	Клучни барања
Станбена мрежа-врзана	3kW – 20kW	Еднофазен, 98% ефикасност, 2 MPPT, WiFi мониторинг, 10 години гаранција	Компактна, тивка, лесна инсталација, брзо исклучување (NEC 2017)
Резиденцијален хибрид	5kW – 15kW	Батерија од 48 V, резервна моќност, оптимизација за време на употреба, максимизирање на само-потрошувачката	UL 9540 (батерија), беспрекорен пренос, работа 24/7
Комерцијален покрив	20 kW – 500 kW	Трифазен, 98,5% ефикасност, 4-12 MPPT, мониторинг на жици, 25-годишен век на дизајнирање	Висока сигурност, минимално одржување, далечинско следење
Комерцијален терен-планина	100 kW – 2 MW	Централна или низа, 1500V DC, комуникација со далноводи, скенирање на IV крива	Максимален принос, оптимизација на O&M, приспособливост на теренот
Utility-Scale PV	2MW – 10MW+	Централни инвертери, 1500V, интеграција на трансформатор на СН, способност за формирање мрежа	Најнизок LCOE, 99% достапност, функции за поддршка на мрежата
Складирање на енергија	50kW – 5MW	Двонасочно, поврзано со еднонасочна струја или поврзано со наизменична струја, регулација на фреквенција, врвно бричење	Ефикасност на повратен пат >90%, време на одговор <1s, издржливост на велосипед
Надвор од мрежа/далечински	1kW – 100 kW	Интеграција на дизел генератор, базирана на батерии, управување со оптоварување, способна за микромрежа	Висока сигурност, автономно работење, екстремна толеранција на околината
EV Полнење	50 kW – 350 kW	DC брзо полнење, способност V2G, висока густина на моќност, течно ладење	99% време на работа, интеграција на плаќање, услуги за балансирање на мрежата

Процес на производство и работен тек на производство

Високопрецизна производствена секвенца

Компонента IQC → склопување на ПХБ (SMT) → Склопување на модул за напојување → Интеграција на ладилник → Инсталација на кондензатор и магнети → Завршно склопување → Тестирање со изгореници → Автоматски завршен тест → Пакување

Критични фази на производство

Фаза	Детали за процесот	Контролни точки за квалитет
Собрание на ПХБ (SMT)	Површинска монтажа со висока густина, компоненти 0201, BGA процесори, лемење без олово (SAC305)	AOI инспекција, рендген за BGA, ИКТ (тест во коло), 100% функционална верификација
Склопување на модулот за напојување	IGBT/SiC MOSFET прицврстување матрици, поврзување на жица (Al/Cu), инкапсулација, примена на материјал за термички интерфејс	Термички отпор <0,5K/W, прицврстување матрица без празнини, јачина на влечење на врска >8 g, 100% тест на блокирачки напон
Интеграција на кондензатор со еднонасочна врска	Монтирање на кондензатор за филм, поврзување на магистрална лента, минимизирање на ESL/ESR	Капацитет ±5%, ESR <1mΩ, отпорност на напон 1,5× номинална, 100% тест за истекување
Магнетско намотување	Високофреквентни индуктори, нанокристални или феритни јадра, Litz жица за намалување на ефектот на кожата	Индуктивност ±10%, загуба на јадрото <2W/kg, хипот тест 3kV, делумно празнење <10pC
Склопување на ладилникот	Истиснување на алуминиум или течна ладна плоча, примена на термичка паста/рампа, контрола на вртежниот момент на монтирање	Термички отпор <0,3K/W, плошност <50μm, рамномерна распределба на притисокот
Завршно собрание	Интеграција на шасијата, инсталација на вентилаторот за ладење, модули за дисплеј/комуникација, ремен за жици	Континуитет на тлото <0,1Ω, верификација на клиренсот/полетувањето, означување на вртежниот момент
Тестирање со изгореници	Работа од 48-72 часа на 50°C, возење со полно оптоварување, термички циклус	Рано откривање на неуспех, скрининг на смртност на доенчиња, стапка на неуспех <0,5%.
Автоматски завршен тест	Мерење на ефикасност (IEC 61683), верификација MPPT, тест за заштитна функција, усогласеност со мрежните кодови	100% тестирање, евиденција на податоци, сертификат за калибрација, следливост на сериски број

Примарни суровини и спецификации на компоненти

Компонента	Спецификација на материјалот	Стандарди за добавувачи	Клучни својства
Моќни полупроводници	Силиконски IGBT (1200V-1700V, 200A-600A) или SiC MOSFET (1200V, 50mΩ)	IEC 60747-9, JEDEC	Фреквенција на префрлување 2-50 kHz, Rds(вклучено) <5mΩ, Tj(max) 175°C, отпорност на краток спој 10μs
Возачи на портата	Изолирани ИЦ за двигател на портата, магнетна или капацитивна изолација	UL 1577, IEC 60747-5	CMTI >100kV/μs, доцнење на ширење <100ns, заклучување на недоволно напон
Кондензатори со еднонасочна врска	Метализиран полипропиленски филм, 400-1500V DC, 100-5000μF	IEC 61071	ESR <1mΩ, ESL <20nH, 100.000 часа живот, само-заздравување
Магнетици (индуктори)	Нанокристални или феритни јадра, Litz жица (Cu)	IEC 60404-8, IEC 60317	Загуба на јадрото <2W/kg на 100kHz, Bsat >1,2T, Кири температура >200°C
Топлински мијалници	Алуминиум 6063-T5 или бакар, анодизиран или обложен со никел	ASTM B221	Топлинска спроводливост 200W/mK, грубост на површината Ra 1.6, отпорност на корозија
Термички интерфејс	Материјал за промена на фаза или силиконска маст, 0,5-3W/mK	ASTM D5470	Термички отпор <0,5K·cm²/W, долготрајна стабилност, без испумпување
Контрола на ПХБ	FR-4 TG170 или high-Tg, 4-12 слој, потопено злато	IPC-6012, UL 796	Tg >170°C, CTI >600V, контрола на импедансата ±10%
MCU/DSPs	ARM Cortex-M4/M7 или посветен DSP, 100-400 MHz	IEC 60730 (функционална безбедност)	SIL 2 способен, хардверски FPU, ECC меморија, температура -40°C до +85°C
Прилог	Алуминиумски ADC12 или челик, обложен со прав	ISO 12944, IEC 60529	Оцена на отворено IP65, отпорност на корозија C3/C4, удар IK08
Конектори	MC4 за DC, Harting за AC, RJ45 за комуникација	IEC 62852, UL 6703	IP68, 30A континуирано, 1000V DC, 25-годишна отпорност на УВ

Усогласеност со стандардите и протоколи за тестирање

Рамка за меѓународни стандарди

Стандарден	Опсег	Применливи барања
IEC 62109-1/-2	Безбедност на енергетските конвертори за употреба во фотоволтаични електроенергетски системи	Општи барања (Дел 1) и посебни барања за инвертери (Дел 2)
IEC 61683	Фотоволтаични системи - Енергетски кондиционери - Постапка за мерење на ефикасност	Стандардизирано мерење на ефикасност, перформанси на MPPT, критериуми за прифаќање
IEC 62116	Фотоволтаични инвертери поврзани со комунални услуги - Процедура за тестирање на мерки за спречување на островот	Проверка против островска заштита
IEC 61727	Фотоволтаични системи - Карактеристики на комунални интерфејси	Барања за поврзување со мрежа, квалитет на енергија
IEC 60068-2	Тестирање на животната средина	Термички циклус, влажна топлина, механички стрес
IEC 61000-6-2/-6-4	ЕМС имунитет и емисија	Имунитет на индустриска средина, резиденцијална/комерцијална емисија

Задолжителни типови тестови (IEC 62109 & IEC 61683)

Тест категорија	Специфичен тест	Критериуми за прифаќање
Безбедност и заштита	Категорија на пренапон, степен на загадување, клиренс/лазење	CAT III/IV, PD2/3, 8mm клиренс на 1000V
	Заштита од електричен удар (ИП рејтинг)	IP20 минимум (внатрешен), IP65 (надворешен)
	Континуитет на земјата	<0,1Ω
	Отпорност на изолација	>1MΩ на 500V DC
Термички перформанси	Тест за зголемување на температурата при целосно оптоварување	Температури на компонентите под номиналните граници, Tj < Tj(max) - 25K
Термички перформанси	Термички циклус (-40°C до +85°C, 100 циклуси)	Без механички дефект, без поместување на параметарот >5%
Мерење на ефикасност (IEC 61683)	Еуро ефикасност (η) при 5%, 10%, 20%, 30%, 50%, 100% оптоварување	>97% за жичени инвертери, >98,5% за премиум модели
	Максимална ефикасност при оптимална работна точка	>98% (без трансформатор), >96% (базиран на трансформатор)
	MPPT ефикасност	Статични > 99,5%, динамични > 98%
Еколошки	Влажна топлина (40°C/93%RH, 96h или 21 ден)	Функционален по климатизација, без корозија
	Солена магла (IEC 60068-2-52, сериозност 2)	Нема корозија што влијае на безбедноста или функцијата
	УВ изложеност (за надворешни куќишта)	Без деградација на механичките својства
ЕМС	Електростатско празнење (ESD) 8kV контакт/15kV воздух	Без дефект, без безбедносна опасност
	Зрачен имунитет (10V/m, 80MHz-6GHz)	Работи за време на тестот
	Спроведени емисии (CISPR 11/16)	Граници од класа Б за станбени, Класа А за индустриски
Усогласеност со мрежниот код	Анти-островски (IEC 62116)	Патување во рок од 2 секунди, зона на неоткривање <5%
	Нисконапонски возење низ (LVRT)	Останете поврзани при падови на напонот
	Способност за реактивна моќност	Снабдувајте/апсорбирајте VAR по потреба

Стандарди за контрола на квалитет и инспекција на фабриката

Дојдовен материјал QC (IQC)

Материјал	Предмети за инспекција	План за земање примероци	Опрема
IGBT/SiC модули	Блокирање напон, Rds(вклучено), карактеристики на префрлување, визуелна инспекција	100% ATE тестирање	Трасер на кривини, тестер на топлинска импеданса, рендген
Кондензатори за еднонасочна врска	Капацитет, ESR, ESL, струја на истекување, фактор на дисипација	По серија + 100% дојдовни	LCR метар, тестер на изолација, AC мост
Магнетни јадра	Пропустливост, губење на јадрото, крива B-H, димензионална толеранција	По серија	B-H анализатор, импеданса анализатор
ПХБ	Број на слоеви, импеданса, лемење, јонска чистота	Тестирање по серија + примерок	CMM, TDR, јонска хроматографија
Топлински тоне	Термичка отпорност, плошност, завршна површина, димензионална	По серија	Тестер за термички интерфејс, CMM, профилометар

Контрола на квалитет во процесот (IPQC)

Станица	Контролни параметри	Фреквенција	Метод
Поставување SMT	Положба на компонентата, ориентација, волумен на паста за лемење	100% AOI	Автоматска оптичка инспекција
Повторно лемење	Температурен профил (предзагревање, натопување, преточување, ладење), максимум 245°C	Секоја табла	Термичко профилирање, рендгенски преглед
Монтажа на модул за напојување	Закачете ги празнините, цврстината на жицата, термичкиот интерфејс	Секој модул	Скенирање акустична микроскопија, тестер за влечење
Завршно склопување	Вредности на вртежен момент, насочување на кабли, растојанија на клиренс, заземјување	Секоја единица	Автоматско водено склопување, следење на вртежниот момент
Вчитување на софтвер	Верзија на фирмвер, поставки за параметри, протоколи за комуникација	100%	Автоматско програмирање, проверка на контролната сума

Конечна контрола на квалитет (FQC) и појдовен QC (OQC)

Тест ставка	Стандарден	Големина на примерокот
Точност на влез/излезен напон/струја	±1% од читањето	100%
Ефикасност при повеќе точки на оптоварување (IEC 61683)	>97% Еуро ефикасност	100%
Точност на следење MPPT	Статични > 99,5%, динамични > 98%	100%
Потврда на функцијата за заштита (OV, UV, OC, OT, дефект на заземјување)	Патување во одредено време	100%
Отпор на изолација (влез-излез, влез-земја, излез-земја)	>1MΩ @ 1000V DC	100%
Диелектрично издржување (хи-тенџере)	2kV AC или 3kV DC, 60s	100%
Континуитет на земјата	<0,1Ω	100%
Струја на истекување (струја на допир, струја на заштитниот проводник)	<3,5mA AC, <10mA DC	100%
ЕМС претходна усогласеност (спроведена емисија)	Ограничувања од класа А/Б	AQL 1.0
Тест за согорување (48 часа на 50°C, целосно оптоварување)	<0,5% стапка на неуспех	100%
Интегритет на пакувањето (пад, вибрации, надморска височина)	ISTA 3E, ASTM D4169	По многу

Производна инфраструктура и производна способност

Напредна опрема за производство

Категорија на опрема	Спецификација на машината	Функција	Капацитет
SMT линии	Преземање и место со голема брзина (ASM SIPLACE, 100.000 CPH)	Поставување на компоненти, 01005 до 50×50 mm	500.000 ПХБ/месечно
Рефлени печки	Проток на азот со 10 зони (Хелер, Рем)	Лемење без олово, контрола на профилот ±2°C	300.000 ПХБ/месечно
Склопување на модулот за напојување	Вакуумско лемење, поврзување на жица (K&S, ASM)	IGBT/SiC модул прикачете, ултразвучно поврзување	50.000 модули/месечно
Автоматско тестирање	ATE системи (Chroma, NH Research)	100% функционален, тест за ефикасност, заштита	10.000 единици/ден
Изгореници во комори	Вклучени еколошки комори (ESPEC, Weiss)	48-72 часа согорување, термички циклус	5.000 единици истовремено
ЕМС тестирање	3m/10m анехоична комора, спроведена ЕМИ лабораторија	Тестирање пред усогласеност и сертификација	50 единици/недела
Тестирање на животната средина	Термички шок, сол спреј, UV, IP тестирање	IEC 60068-2, IEC 60529 усогласеност	100 единици/неделно

Производствен капацитет и време на водењето

Категорија на производ	Месечен капацитет	Стандардно време на водство	Способност за итна нарачка
Инвертери за резиденцијални жици (3-10 kW)	10.000 единици	4-5 недели	5 дена
Комерцијални жичени инвертери (20-150 kW)	5.000 единици	4-5 недели	7 дена
Централни инвертери (500kW-3MW)	500 единици	6-8 недели	3 недели
Хибридни инвертери (5-20 kW)	30.000 единици	4-5 недели	7 дена
Микроинвертери (300-2000W)	200.000 единици	2-3 недели	5 дена

Структура на инженерски и технички тим

Одделот	Персонал	Експертиза	Одговорности
Инженерство за истражување и развој	5 инженери	Енергетска електроника, системи за контрола, вграден софтвер, термичко управување, интеграција во мрежата	Развој на нов производ, иновации во топологијата, портфолио на патенти (100+ патенти)
Процесно инженерство	30 инженери	SMT, склопување на модул за напојување, автоматско тестирање, индустрија 4.0	Оптимизација на производството, подобрување на приносот (>99%), намалување на трошоците
Тестирање и валидација	25 инженери	IEC 62109, IEC 61683, мрежни кодови, EMC, инженерство за доверливост	Тестирање на типови, управување со сертификација, анализа на дефекти, забрзано тестирање на животот
Апликативно инженерство	20 инженери	Дизајн на ФВ систем, складирање на енергија, интеграција на мрежата, O&M	Техничка поддршка на клиентите, дизајн на системот, пуштање во работа, обука
Обезбедување на квалитет	40 техничари	ISO 9001, ISO 14001, IATF 16949, статистичка контрола на процесите	Ревизија на добавувачот, процесна ревизија, метролошка лабораторија, корективни мерки

Зошто нашето производство на DC инвертер се издвојува

Нашиот производствен капацитет претставува20 години специјализација при конверзија на фотоволтаична енергија, доставувајќи инвертери кои ги надминуваат светските стандарди преку:

Експертиза за енергетски полупроводници: Рано усвојување на технологијата SiC MOSFET, постигнувајќи 99%+ ефикасност и овозможувајќи системски архитектури од 1500V кои ги намалуваат трошоците за BOS за 15-20%

Вертикална интеграција: Внатрешно склопување на модул за напојување, производство на магнетни компоненти и автоматско склопување на ПХБ што обезбедува целосна контрола на квалитетот и еластичност на синџирот на снабдување

Инфраструктура за тестирање: + 10 милиони долари инвестирани во ATE системи, еколошки комори и EMC лаборатории способни за целосно тестирање за сертификација IEC 62109 и IEC 61683

Раководство на мрежниот код: Проактивно усогласување со мрежните кодови кои се развиваат (IEEE 1547-2018, VDE-AR-N 4110, G99) овозможувајќи пристап на пазарот низ 100+ земји

Паметна енергетска иновација: Интегрирани решенија за складирање батерии, можност за V2G и платформи за агрегација на виртуелна централа (VPP) за енергетски системи од следната генерација

Дигитално производство:Имплементација на Industry 4.0 со целосна следливост (компонента до готовиот производ), предвидлива аналитика за квалитет и автоматска оптичка проверка што обезбедува стапки на дефекти <100 ppm

Фокус на доверливост: 25-годишен животен век на дизајнот, сеопфатно забрзано тестирање на животот и теренски докажан MTBF >100.000 часа

CDADA е DC инвертер производител и снабдувач во Кина. Нашата фабрика опслужува различни индустрии како што се електроенергетските системи, градежната автоматизација и индустриското производство, нудејќи флексибилни OEM/ODM решенија.
