Производител на прекинувачи за трајна заштита на моторот

CDADAе професионален производител на прекинувачи за заштита на моторот, кој може да се пофали со производствен капацитет од 52.400 m² и сеопфатни производни линии. Со 20-годишно искуство во производството и продажбата на овие производи, нудиме напредни и издржливи решенија кои можат да се приспособат за да задоволат специфични оперативни барања.

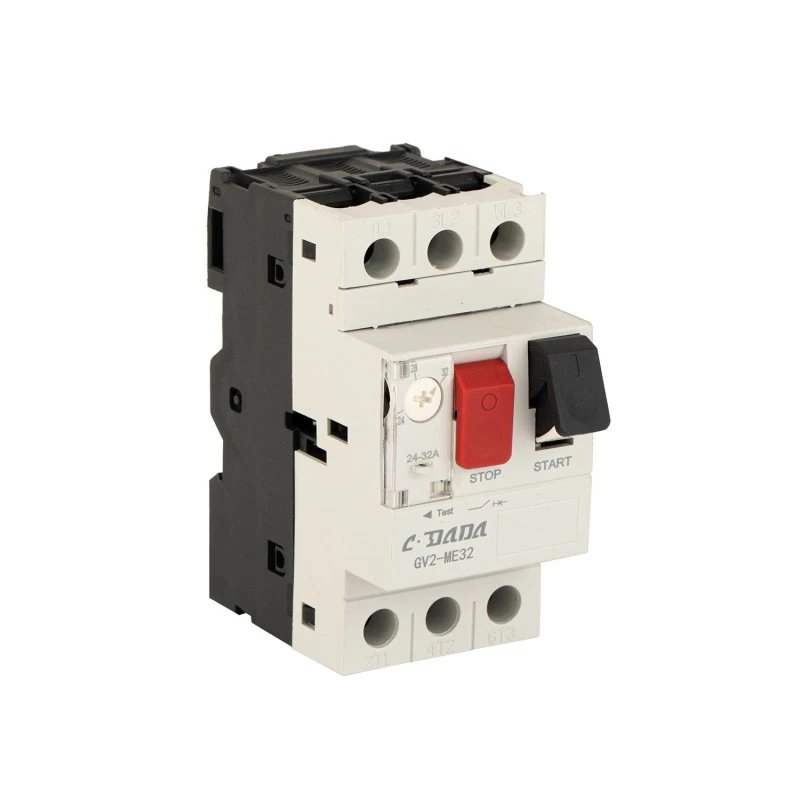

Што е прекинувач за заштита на моторот?

A Прекинувач за заштита на моторот (MPCB), исто така познат како апрекинувач на моторот илирачен стартер со мотор, е специјализиранелектромеханички заштитен уреддизајниран специјално за заштита на електричните мотори од оперативни дефекти. За разлика од MCCB за општа намена, MPCB се интегрираатзаштита од преоптоварување, заштита од краток спој и рачно префрлување во една компактна единица, оптимизирана за уникатните барања на условите за стартување и работа на моторот.

Работи подIEC 60947-4-1 (контактори и мотор-стартери) иIEC 60947-2 (прекинувачи), MPCB се справуваат со тековните рејтинзи од0,63 А до 100 А (се проширува до150 А во специјализирани опсези), со прилагодливи термички поставки за да одговараат на специфичните струи на целосно оптоварување на моторот. Тие се дизајнирани да го издржат моторотприливни струи (обично 6-8× струја на целосно оптоварување при стартување) без вознемирувачки исклучување, истовремено обезбедувајќи прецизна заштита од постојани преоптоварувања и фазни дефекти.

Дефинитивната предност на MPCB лежи во нивнатакарактеристики на патување оптимизирани за мотори— термички елементи калибрирани за кривини за загревање на моторот и магнетни патувања поставени далеку над почетната струја, но под нивоата на оштетување на дефектот. Ова ја елиминира потребата од посебни контактори и релеи за преоптоварување во многу апликации, намалувајќи го просторот на панелот и сложеноста на инсталацијата.

Категории и конфигурации на производи на MPCB

Класификација	Тип	Тековен опсег	Клучни карактеристики
Големина на рамката	Компактен (серија NS2-25)	0,63А – 25А	Монтирање на DIN шина, 100kA ICU на 400V, терминали со завртка/пружина
	Стандардна (серија NS2-32)	0,1А – 32А	Проширен опсег, термичко-магнетно патување, заштита од фазен дефект
	Моќност (серија NS2-80/100)	10А – 100А	Повисок термички капацитет, 15-50 kA Icu, монтажа на панел
Технологија на патување	Термичко-магнетна	0,63А – 100А	Биметаллично преоптоварување + куса врска на електромагнет, прилагодлив Ir
Технологија на патување	Електронски	25А – 150А	Базиран на микропроцесор, фазна нерамнотежа, заземјување, комуникација
Тип на контрола	Притиснете го копчето	0,63А – 32А	Црвено копче OFF, директна контрола на моторот, локална работа
	Ротирачка рачка	10А – 100А	Се заклучува во положба OFF, додаток за катанец (3 брави)
	Подготвен далечински управувач	25А – 100А	Компатибилност со испуштање на шант/помал напон
Категорија на користење	AC-3	Сите оценки	Палење/запирање на моторот со верверица за време на работа
Категорија на користење	AC-4	0,63А – 32А	Стартување, приклучување, инчи (10×In) на моторот со кафез со верверица
Конфигурација на пол	3-Пол	0,63А – 100А	Стандардна трифазна заштита на моторот
Конфигурација на пол	4-Пол	0,63А – 32А	Трофазен + неутрален или двобрзински прекинувач на моторот

Примери за тековен опсег на поставки:

NS2-25E:0,63-1А, моментално патување 13А (13×In)

NS2-25F:1-1,6А, моментално патување 22,5А (14×In)

NS2-25G:1,6-2,5А, моментално патување 33,5А (13,4×In)

NS2-25H:2,5-4А, моментално патување 51А (12,75×In)

NS2-25J:6-10А, моментално патување 138А (13,8×In)

NS2-25L:13-18А, моментално патување 223А (12,4×In)

NS2-80B:40-63А, моментално патување 756А (12×In)

Основни функции и способности за заштита

Интегрирани функции за заштита на моторот

Функција	Принцип на откривање	Технички параметри
Заштита од преоптоварување (термичка)	Експанзија на топлина со биметални ленти	Прилагодлив 0,63-100A, класа на исклучување 10A (2-10 секунди со 6×In), компензација на околината -20°C до +60°C
Заштита од краток спој (магнетна)	Електромагнетен соленоиден клип	Фиксна 12-14×In (оптимизирана за мотор), работа <20 ms, капацитет на прекин од 100 kA
Заштита од неуспех на фаза	Диференцијално загревање на биметали	Патување во рок од 10 секунди со брзина од 0,9×In со еднофазно отворено, спречува еднофазно оштетување
Заштита од нерамнотежа на фаза	Термичка разлика помеѓу фазите	Патување кога моменталната нерамнотежа >30% за >2 минути
Заштита на роторот заклучен	Одржлива висока струја (>6×Влез за >2 секунди)	Интегриран со термичка крива, спречува оштетување на роторот/статорот
Рачно префрлување	Механичко копче за вклучување/притискање	100.000 електрични операции, контрола на моторот ON-OFF, функција за изолација

Карактеристики и координација на патувањето

MPCB се карактеризираат со термички кривини во инверзно време специфично усогласени со карактеристиките на греењето на моторот:

Термички времиња на патување (типична класа 10А):

1,05×Ир: Без патување (2 часа)

1,2×Ир: Патување 10-20 минути

1,5×Ир: Патување 2-4 минути

6×Ир: Патување 2-10 секунди (издржување на стартната струја)

12-14×Ир: моментално магнетно патување (<20 ms)

Поставки за магнетно патување:

Поставете 20-30% над струјата на заклучениот ротор на моторот

Спречува непријатни патувања при стартување (6-8×FLC за 1-3 секунди)

Обезбедува брзо отстранување на дефекти при краток спој

Апликативни средини и случаи на употреба

Индустриски сектор	Специфична апликација	Типични спецификации
Индустриска автоматизација	Транспортни системи, пумпи, компресори, вентилатори	4A-25A, AC-3, 100kA Icu, контрола на копче, DIN шина
HVAC системи	Чилери, единици за ракување со воздух, кули за ладење	10A-32A, амбиентална компензација, висока почетна фреквенција
Вода и отпадни води	Потопни пумпи, бустер станици, наводнување	6A-40A, заштита од суво работење (интеграција на прекинувач за притисок), куќишта IP65
Машински алати	Стругови, фрези, брусилки	1.6A-10A, висока отпорност на налет, често стартување (AC-4)
Ракување со материјали	Кранови, дигалки, транспортери, лифтови	10A-63A, ротациона рачка, ИСКЛУЧЕНО со заклучување, механичко преплетување
Храна и пијалоци	Миксери, брусилки, машини за пакување	2.5A-16A, додатоци од нерѓосувачки челик, должност за миење
Обновливи извори на енергија	Мотори за следење на соларна енергија, помошни турбини на ветер	1A-10A, продолжен температурен опсег (-25°C до +70°C)
Нафта и гас	Помошни уреди за дупчење, дигалки за пумпа	25A-100A, тропски (T2), отпорен на корозија, висока отпорност на удари

Процес на производство и работен тек на производство

Секвенца на прецизно производство

Суровина IQC → Производство на биметалличен елемент → Намотување на електромагнетна намотка → Изработка на системот за контакт → Склопување на лачен канал → Интеграција на механизмот → калибрација и тестирање → финално склопување → верификација на квалитет → пакување

Критични фази на производство

Фаза	Детали за процесот	Контролни точки за квалитет
Производство на биметални елементи	Композитно валање од инконел/пасивиран челик, термичка обработка за карактеристики на отклонување, печат во облик, ознака за калибрација	Стапка на отклонување 0,15-0,25 mm/°C, температура на патување ±3% толеранција, тестирање на стабилност 1000h на 200°C
Производство на електромагнетни намотки	Намотување на бакарна жица (0,3-0,8 мм), импрегнација со вакуумски лак, склоп на магнетно јадро	Отпорност на еднонасочна струја ± 5%, диелектрична јачина 2kV/1min, тестирање на напон/напон
Термичка калибрација на патување	Автоматска станица за калибрација со прецизно вбризгување на струја, температурна комора (-20°C до +60°C)	Време на патување на 1,05×Ir, 1,25×Ir, 6×Ir снимено, ±10% толеранција, трајно обележување
Поставка за магнетно патување	Нагодување на воздушниот јаз на електромагнетниот јаз, калибрација со пружина пред оптоварување, запечатена по поставувањето	Моментално патување на 12-14×Ir ±10%, работа <20ms, запечатување отпорно на манипулации
Контактирајте го собранието на системот	Контакти од легура на сребро (AgNi или AgCdO) лемени со бакарни носачи, бришејќи ја акционата геометрија	Отпорност на контакт <1mΩ, цврстина HV 100-150, јачина на лемење >50MPa
Интеграција на лак шахта	Керамички сплитер плочи (6-12 плочи), порамнување на лак, склоп на комора за дејонизирање	Диелектрична јачина >2,5 kV, гасење на лак <10ms на 400V, димензионална ±0,1mm
Завршно собрание на механизмот	Механизам за префрлување/притискање на копче, прескокнување без патување, контактни пружини за притисок, поврзување на рачката	Механичка издржливост 100.000 операции, контактен притисок 5-10N, време на отскокнување <3ms
Сеопфатно тестирање	Тестирање на примарно вбризгување (0,5-1000A), верификација на кривата време-струја, симулација на неуспех на фаза	100% автоматизирано тестирање, евиденција на податоци, следливост на QR код

Примарни суровини и спецификации на компоненти

Компонента	Спецификација на материјалот	Стандарди за добавувачи	Клучни својства
Биметална лента	Инконел 718/ композит од пасивиран челик (ASTM TM2) или месинг/челик	ASTM B388, IEC 60404	Стапка на отклонување 0,2 mm/°C, стабилност ±3% во текот на 20 години, отпорност на лази
Електромагнетна калем	Емајлирана бакарна жица Класа F (155°C) или класа H (180°C)	IEC 60317, NEMA MW 35	Пробивен напон >2 kV, можност за лемење 390°C/2s, флексибилност
Магнетно јадро	Силиконски челични ламинации (0,35-0,5 mm) или цврсто железо	IEC 60404-8, JIS C 2552	Висока пропустливост, ниска отпорност, постојани карактеристики на пикап
Главни контакти	Електролитски бакар (Cu-ETP) + AgNi 90/10 или совети AgCdO	ASTM B152, IEC 60368	Спроводливост ≥100% IACS, отпорност на лачен ерозија, противзаварување
Контактирајте Спрингс	Берилиум бакар (CuBe2) или нерѓосувачки челик 301	ASTM B196	Рок на замор >100.000 циклуси, постојан притисок 5-10N
Плочи за лачни шахти	стеатит керамика или алуминиум (Al2O3 95%)	IEC 60672	Отпорност на топлина >1000°C, диелектрична јачина >15kV/mm
Лачни тркачи	Бакар-волфрам (CuW) или челик со бакарно обложување	ASTM B702	Отпорност на ерозија на лак, отклонување на магнетниот лак
Формиран случај	BMC (DMC-2) термореактивна пластика или PA66 GF30	IEC 60664-1, UL 94 V-0	Индекс на следење >600V, отпорност на топлина 180°C, удар >7 kJ/m²
Работен механизам	Цинк-обложен челик или нерѓосувачки челик 304	ISO 898-1, ASTM A240	Јачина на истегнување >400MPa, отпорност на корозија, отпорна на абење
Терминали	Месинг C36000 или бакар C11000 со калај (5-8μm)	ASTM B16/B187	Густина на струјата 1,0-1,5 A/mm², отпорност на вртежен момент 1,5-3,0 Nm

Усогласеност со стандардите и протоколи за тестирање

Рамка за меѓународни стандарди

Стандарден	Опсег	Применливи оценки
IEC 60947-2	Нисконапонска разводна опрема - Прекинувачи	Заштита од краток спој, капацитет на кинење, изолација
IEC 60947-4-1	Контактори и стартери на мотори - Електромеханички контактори и стартери на мотори	Стартување на моторот, заштита од преоптоварување, координација со контактори
EN 60947-2 / EN 60947-4-1	Европски усогласени верзии	CE ознака, усогласеност со пазарот на ЕУ
GB/T 14048.2 / GB/T 14048.4	Кинески национални стандарди	CCC сертификација, кинески пазар

Задолжителни типови тестови (IEC 60947-4-1 и IEC 60947-2)

Тест категорија	Специфичен тест	Критериуми за прифаќање
Покачување на температурата	Континуирана струја на номинална Ir	Терминали ≤80K (сребро), ≤65K (голи), биметалли ≤85K
Диелектрични својства	Издржување на фреквенција на енергија (2kV-2,5kV/1min), импулси (6kV-8kV)	Без дефект, без превртување
Заштита од преоптоварување	1,05×Ir (без патување 2h), 1,25×Ir (патување ≤2h), 1,5×Ir (патување <4 мин)	Конвенционални времиња на патување по класа на патување
Прекин на краток спој	Icu (крајна), Ics (услуга) на номинален напон	100kA @ 400V (компактен), 15-50kA @ 400V (опсег на моќност)
Координација	Тип 1 или Тип 2 со SCPD	Тип 2: без оштетување, итна повторна операција
Чувствителност на фазен дефект	Еднофазна работа на 0,9×Ir	Патување во рок од 10 секунди, го спречува еднофазниот мотор
Механичка издржливост	100.000 операции без оптоварување	<5% повлекување на параметарот, без механички дефект
Електрична издржливост	100.000 операции AC-3 (0,63-32A)	Носење за контакт <50%, карактеристиките на патувањето се задржани
Еколошки	Влажна топлина (IEC 60068-2-30), ладна, сува топлина	Функционален по климатизација, без корозија
ЕМС	Имунитет на зрачени/спроведени пречки (електронски типови)	Без вознемирувачки исклучување, EN 60947-4-1 Анекс L

Стандарди за контрола на квалитет и инспекција на фабриката

Дојдовен материјал QC (IQC)

Материјал	Предмети за инспекција	План за земање примероци	Опрема
Биметални ленти	Стапка на отклонување, отпор, стабилност, димензионална толеранција	По серија, тестирање на примерокот	Термичка печка, мерач на отклонување, мост за отпор
Емајлирана жица	Дијаметар, дебелина на изолацијата, пробивен напон, флексибилност	AQL 0,65	Микрометар, диелектричен тестер, тестер за издолжување
Сребрени совети за контакт	Чистота, густина, цврстина, компатибилност со легура за лемење	По серија	Спектрометар, тестер на цврстина, металуршки микроскоп
Пластични соединенија	Содржина на стакло, вискозност, карактеристики на стврднување, запаливост	По серија	Индексатор на проток на топење, тест апарат DSC, UL 94
Челични компоненти	Цврстина, цврстина на истегнување, димензионална толеранција	AQL 1.0	Тестер на цврстина Rockwell, машина за истегнување, CMM

Контрола на квалитет во процесот (IPQC)

Станица	Контролни параметри	Фреквенција	Метод
Калибрација на биметали	Температура на патувањето, отклон при референтна температура, означување	Секоја единица	Автоматска станица за калибрација со тековно вбризгување
Намотување на серпентина	Број на врти, напнатост, отпор, изолација	Секоја единица	Автоматска машина за намотување со повратни информации, омметар
Поставка за магнетно патување	Воздушен јаз, пред-оптоварување на пружината, моментална струја на патување	Секоја единица	Тестер за примарна инјекција (50-1000А), мерење на времето
Контакт склоп	Јаз во контакт, притисок, усогласување, отпор	На секои 100 единици	Мерач на сила, микро-омметар, оптички компаратор
Интеграција на механизмот	Сила за префрлување, функција без патување, ракување со рачката	Секоја единица	Автоматски функционален тестер, крива на сила-поместување

Конечна контрола на квалитет (FQC) и појдовен QC (OQC)

Тест ставка	Стандарден	Големина на примерокот
Проверка на термичко патување	1,05×Ir (без патување), 1,25×Ir (патување), снимање на време	100%
Проверка на магнетно патување	12-14×Ир моментално патување, <20 ms	100%
Тест за неуспех на фаза	Еднофазна работа, патување во рок од 10 секунди	100%
Диелектричен отпорен напон	2kV AC/1мин	100%
Отпорност на изолација	>100MΩ @ 500V DC	100%
Отпорност на контакт	<1mΩ по пол	100%
Механичко работење	10 циклуси ON-OFF, непречено функционирање	100%
Визуелна и димензионална инспекција	Нулта дефекти на критичните димензии	100%
Обележување трајност	Бришење со растворувач, тест за абразија	AQL 1.0
Интегритет на пакувањето	Тест за паѓање, вибрации (ISTA 3A)	По многу

Производна инфраструктура и производна способност

Напредна опрема за производство

Категорија на опрема	Спецификација на машината	Функција	Капацитет
Линија за производство на биметалли	Прецизна валавница, печка за термичка обработка, преса за печат	Производство на биметални ленти, калибрација	50.000 ленти/ден
Автоматска калибрација	Ротационен систем за калибрација со 6 станици со температурни комори	Калибрација на термичко патување (-20°C до +60°C)	2.000 единици/ден
Тестирање со примарно инјектирање	Комплет за вбризгување на примарна струја од 1000A	Потврда на кривата време-тековна	500 единици/час
Намотување на калем	CNC машини за намотување со контрола на затегнатоста	Производство на електромагнетни серпентина	10.000 калеми/ден
Контактирајте со Brazing	Печка за лемење со контролирана атмосфера (H2/N2)	Лемење со сребрен врв со бакарни носачи	5.000 контакти/час
Собрание	Работни ќелии за склопување	Склопување механизам, калибрација, тестирање	3.000 единици/ден по линија
Тестирање на издржливост	Механички/електрични тест клупи за животен век (100.000 циклуси)	Проверка на животот, следење на абење	200 единици истовремено
Тестирање на животната средина	Комори за температура/влажност, табели за вибрации	Потврда за усогласеност со IEC 60068-2	100 единици/ден

Производствен капацитет и време на водењето

Категорија на производ	Месечен капацитет	Стандардно време на водство	Способност за итна нарачка
Компактен MPCB (0,63A-25A)	100.000 единици	4-5 недели	3 дена (резервни компоненти)
Стандарден MPCB (0.1A-32A)	80.000 единици	4-5 недели	5 дена
Напојување MPCB (10A-63A)	60.000 единици	4-5 недели	7 дена
Тешки MPCB (40A-100A)	20.000 единици	4-5 недели	10 дена
Електронски MPCB (25A-150A)	20.000 единици	4-5 недели	7 дена

Структура на инженерски и технички тим

Одделот	Персонал	Експертиза	Одговорности
Инженерство за истражување и развој	5 инженери	Алгоритми за заштита на моторот, биметалличните материјали, електромагнетниот дизајн, гасењето на лакот	Развој на нов производ, термичко моделирање, портфолио на патенти (40+ патенти)
Процесно инженерство	18 инженери	Прецизна калибрација, автоматско склопување, посно производство, индустрија 4.0	Оптимизација на производството, SOP документација, подобрување на приносот (>99,5%)
Тестирање и валидација	15 инженери	Тестирање со висока струја, симулација на мотори, тестирање на животната средина, ЕМС	Координација за тестирање на типот (IEC 60947-4-1), анализа на дефекти, сертификација
Апликативно инженерство	10 инженери	Пресметки за стартување на моторот, студии за координација, теренско пуштање во работа	Техничка поддршка на клиентите, дизајн на шема, обука за заштита на моторот
Обезбедување на квалитет	30 техничари	ISO 9001, IATF 16949, статистичка контрола на процесите (SPC), метрологија	Ревизија на добавувачот, процесна ревизија, корективни мерки, лабораторија за калибрација

Сертификации и документација за усогласеност

Сертификација	Издавачко тело	Опсег	Валидност
ISO 9001:2015	ЖОНГДА ХУАЈУАН	Систем за управување со квалитет	Годишен надзор
IEC 60947-2 Тип Тест	SGS	Изведба на прекинувачот	По серии на производи
CE ознака	Известено тело	Пристап до пазарот на ЕУ	Зависен од дизајнот
CCC (Кина)	CQC	Кинеска задолжителна сертификација	5-годишна важност

Зошто нашето производство на MPCB се издвојува

Нашиот производствен капацитет претставува 20-годишна специјализација во технологијата за заштита на моторот, обезбедувајќи MPCB кои ги надминуваат глобалните стандарди преку:

Вертикална интеграција: Производство на биметаллички елементи во куќата, прецизна калибрација и производство на електромагнетни намотки кои обезбедуваат целосна контрола на квалитетот и брзо прилагодување

Напредна технологија за калибрација: автоматизирани системи за калибрација со 6 станици со температурни комори (-20°C до +60°C) кои постигнуваат ±3% точност на патувањето низ целиот работен опсег

Инфраструктура за тестирање: + 3 милиони долари инвестирани во тестирање на примарно вбризгување (капацитет од 1000 А), верификација на издржливост во 100.000 циклуси и сеопфатна симулација на животната средина

Специфична експертиза за мотор: Длабоко разбирање на карактеристиките за стартување на моторот, термичките кривини и барањата за координација со контактори и меки стартери

Способност за приспособување: од специјализирани тековни поставки до уникатни конфигурации за монтирање и аранжмани за помошни контакти - дизајнирани според вашите барања за заштита на моторот

CDADA е Прекинувач за заштита на моторот производител и снабдувач во Кина. Нашата фабрика опслужува различни индустрии како што се електроенергетските системи, градежната автоматизација и индустриското производство, нудејќи флексибилни OEM/ODM решенија.
