A 125 15KA Минијатурен прекинуваче дизајниран за електрични системи кои бараат и висок струен капацитет и сигурна заштита од краток спој. За разлика од конвенционалните MCB со ниска ознака, уред со висок капацитет од 125 А може да одговори на барањата за дистрибуција каде што струите на дефектот може да бидат значително повисоки. Оваа статија објаснува како работи 125 15KA MCB, што значат неговите клучни спецификации, каде може да се користи, како правилно да се избере и инсталира и што треба да испитаат тимовите за купување пред да нарачаат. Исто така, ги истражува практичните дизајнерски карактеристики на серијата DAB7-125 од Shanghai DaDa Electric Co., Ltd., вклучувајќи термичко-магнетна заштита, дизајн со ограничување на струјата, големи кабелски терминали и капацитет на прекин од 15 kA.
Содржина
- Што е минијатурен прекинувач 125 15KA?
- Зошто 125А и 15КА се важни?
- Како работи механизмот за заштита?
- Кои карактеристики ги подобруваат практичните перформанси?
- Каде може да се користи 125 15KA MCB?
- Клучни спецификации за испитување
- Како да ја изберете вистинската конфигурација
- Размислувања за инсталација и одржување
- Заеднички проблеми и грижи за купување
- Зошто Shanghai DaDa Electric Co., Ltd.?
- Најчесто поставувани прашања
- Конечни размислувања

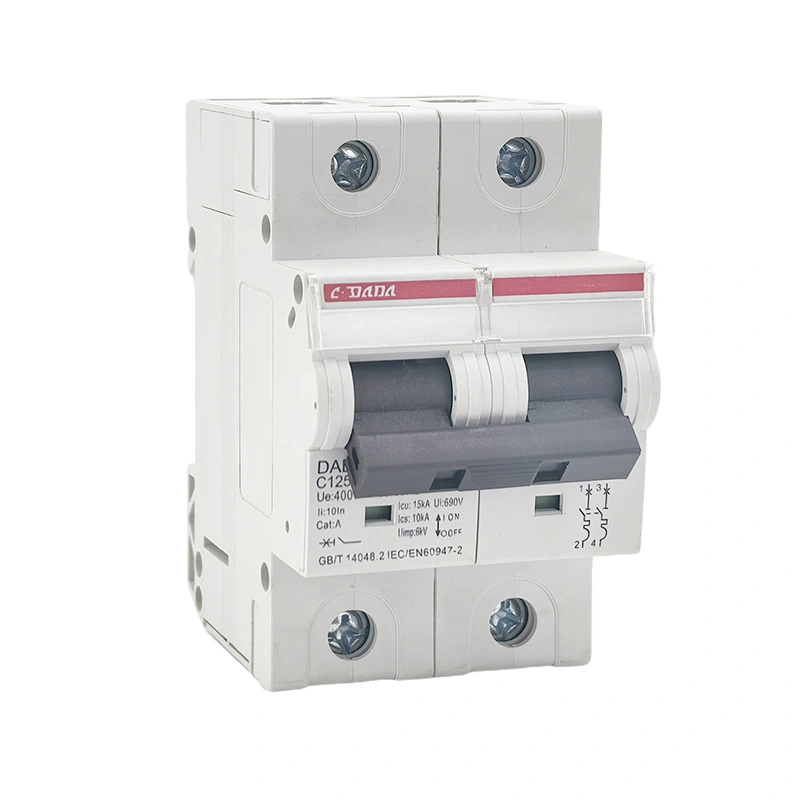

Што е минијатурен прекинувач 125 15KA?
Минијатурен прекинувач на кола 125 15KA е заштитен уред со висока струја дизајниран да ги прекинува електричните кола кога ќе се појават ненормални тековни услови. Во ознаката на производот, „125“ генерално идентификува номинална струја до 125А, додека „15KA“ се однесува на капацитет за прекин на краток спој од 15 kA под применливите услови за тестирање и стандард.
Овие два броја опишуваат различни електрични карактеристики. Оценката 125А се однесува на струјата што прекинувачот е дизајниран да ја носи под одредени работни услови. Бројката од 15 kA се однесува на нивото на потенцијалната струја на краток спој што прекинувачот може безбедно да го прекине под неговите наведени услови.
Оваа разлика е важна кога инженерите ги споредуваат прекинувачите. Поголема номинална струја не значи автоматски поголем капацитет за прекин на краток спој. Двете вредности мора да се проценат според електричните карактеристики на инсталацијата.
Серијата DAB7-125 од Shanghai DaDa Electric Co., Ltd. е развиена за индустриски и комерцијални апликации за дистрибуција на електрична енергија. Неговите објавени информации за производот ги идентификуваат опциите за максимална номинална струја од 125 А и висок капацитет на прекин, вклучувајќи 15 kA. Производителот, исто така, специфицира термичко-магнетна заштита и дизајн за ограничување на струјата.
Зошто 125А и 15КА се важни?
Електричните дистрибутивни системи може да содржат значителна енергија на дефект, особено блиску до трансформатори, дистрибутивни табли, индустриски машини и големи оптоварувања на моќност. Ако заштитниот уред е изложен на струја на дефект над одредената способност за прекин, последиците може да вклучуваат оштетување на опремата, прекумерно лачење и сериозни безбедносни ризици.
Капацитетот на прекин од 15 kA обезбедува поголема маргина на прекин од многу стандардни MCB со низок капацитет на прекин. Вистинската соодветност, сепак, зависи од потенцијалната струја на куса врска на местото на инсталација и барањата на важечките електрични стандарди.
| Параметар | Што укажува | Зошто е важно |
|---|---|---|
| 125А | Номинална струја | Го одредува нормалниот опсег на струја на прекинувачот. |
| 15 kA | Висока способност за прекин на краток спој | Му помага на прекинувачот да ги прекине одредените високи струи на дефекти. |
| Термичко патување | Заштита од преоптоварување | Одговара на одржливи прекумерни сегашни услови. |
| Магнетно патување | Заштита од краток спој | Обезбедува брза работа при тешки услови на дефект. |
| Тековно ограничување | Намалување на енергијата на дефектот | Може да помогне да се ограничи стресот поставен на опремата низводно. |
При дизајнирање на дистрибутивен систем, прекинувачот треба да се избере од вистинската пресметка на оптоварувањето, рејтингот на проводникот, пресметката на струјата на дефектот, напонот, фреквенцијата, конфигурацијата на столбот и барањата за координација, а не само од сегашната ознака.
Како работи механизмот за заштита?
Модерен MCB генерално комбинира два примарни принципи на исклучување: термичка заштита и магнетна заштита. Двата механизми се однесуваат на различни типови на прекуструјни настани.
Термичката заштита реагира на условите на преоптоварување кои опстојуваат со текот на времето. Кога струјата го надминува планираното ниво на работа, топлината предизвикува термичкиот елемент да работи и да го отвори колото.
Магнетната заштита е наменета за услови на дефекти со висока струја. Силен магнетен одговор може брзо да го активира механизмот за патување кога ќе се појави тежок краток спој.
Кога контактите се раздвојуваат при прекин на дефект, може да се формира електричен лак. Структурите за управување со внатрешниот лак помагаат во контролата и гаснењето на лакот за време на прекинот.
Конструкцијата со ограничување на струјата може да ја намали енергијата дозволена да помине низ колото за време на настан на краток спој, помагајќи да се намали стресот на поврзаните компоненти.
Информациите за производот DAB7-125 опишуваат функција на термичко и магнетно патување, механизам без патување и дизајн со ограничување на струјата. Овие карактеристики се особено релевантни за апликации каде што заштитниот уред мора постојано да реагира и на продолжени преоптоварувања и на дефекти со висока струја.
Кои карактеристики ги подобруваат практичните перформанси?
Опремата за електрична заштита не се проценува само според нејзиниот тековен рејтинг. Механичката конструкција, дизајнот на терминалите, материјалите за контакт, начинот на монтирање и внатрешните аранжмани за контрола на лакот може да влијаат на практичната употребливост.
- Висок капацитет на кршење:Спецификациите од 15 kA обезбедуваат поголема способност за прекин на краток спој од многу конвенционални MCB со мал капацитет на прекин.
- Големи кабелски терминали:Серијата DAB7-125 е дизајнирана со големи терминали погодни за бакарни и алуминиумски проводници до 35mm² според објавените информации на производителот.
- Механизам без патување:Прекинувачот може да ја задржи својата заштитна функција дури и кога работниот механизам се држи во положбата ON.
- Позитивни индикации за контакт:Јасниот показател за статусот на контакт може да го олесни прегледот и одржувањето.
- Термичко-магнетна работа:Различни услови за прекумерна струја може да се решат преку дополнителни механизми за патување.
- Монтирање на DIN-шина:Модуларното монтирање ја поедноставува инсталацијата во компатибилна дистрибутивна опрема.
- Куќиште отпорно на пламен:Објавената информација DAB7-125 специфицира материјал за куќиште PA66 отпорен на пламен.
Овие детали се важни за дистрибутерите и системските интегратори бидејќи ефикасноста на инсталацијата и услужливоста може да влијаат на вкупното оперативно искуство, а не само на почетната куповна цена.
Каде може да се користи 125 15KA MCB?
MCB со висок капацитет од 125 А може да се земе предвид за електрични системи за дистрибуција каде струјата на колото и нивото на дефект се во рамките на наведениот работен опсег на уредот. Вообичаените околини за примена може да вклучуваат индустриски капацитети, комерцијални згради, панели за дистрибуција на опрема и други кола со поголема струја.
| Апликација | Типично барање | Потенцијална корист |
|---|---|---|
| Индустриска дистрибуција | Поголеми струјни оптоварувања и тешки услови на дефект | Висок струен капацитет со заштита од краток спој |
| Комерцијални објекти | Сигурна заштита на дистрибуцијата | Компактна модуларна заштита за дистрибутивни кола |
| Машински системи | Заштита за електрична опрема и колибри | Термичка и магнетна реакција на прекумерна струја |
| Дистрибутивни панели | Заштитни уреди ефикасни во просторот | Инсталација на DIN-шина и модуларна конструкција |
| Енергетска опрема | Поголема струја на колото | До 125A номинална-тековна конфигурација во зависност од избраниот модел |
Соодветноста на апликацијата мора секогаш да се потврди во однос на целосниот електричен дизајн. Напонот, фреквенцијата, потенцијалната струја на дефект, големината на проводникот, температурата на околината, конфигурацијата на столбот и важечките правила за инсталација може да го променат соодветниот избор на прекинувачот.
Клучни спецификации за испитување
Купувачите често се фокусираат на „125A“ и „15kA“ бидејќи тие се лесни за разбирање. Сепак, професионалните набавки бараат поширок преглед на спецификациите.
| Спецификација | Прашање за купување |
|---|---|
| Номинална струја | Дали избраниот рејтинг одговара на пресметаното оптоварување на колото и капацитетот на проводникот? |
| Капацитет за кршење | Дали наведениот капацитет од 15 kA е погоден за потенцијалната струја на дефект? |
| Номинален напон | Дали прекинувачот одговара на напонот на системот и распоредот на дистрибуција? |
| Број на столбови | Дали колото бара 1P, 2P, 3P, 4P или друга конфигурација? |
| Крива на патување | Дали избраната карактеристика на ослободување е компатибилна со поврзаното оптоварување? |
| Применлив стандард | Дали производот ги исполнува стандардите потребни за целниот пазар и инсталацијата? |
| Капацитет на терминалот | Може ли терминалите безбедно да го сместат наведениот проводник? |
| Начин на инсталација | Дали е потребно монтирање на DIN-шина или друг аранжман за монтирање? |
На пример, IEC 60947-2 и IEC/EN 60898-1 користат различни класификации и рамки за тестирање за прекинувачите. Оттука, објавените податоци за производителот може да содржат и терминологија за Icu и Icn во зависност од стандардот и категоријата на производот. Купувачот треба да потврди точно кој рејтинг се применува на напонот и работните услови на планираната инсталација.
Како да ја изберете вистинската конфигурација
Изборот на минијатурен прекинувач 125 15KA треба да започне со електричниот систем наместо со каталогот на производи. Едноставен процес на селекција може да го намали ризикот од несовпаѓање на прекинувачот со колото.
- Одредете ја дизајнерската струја.Пресметајте ја очекуваната континуирана и наизменична струја на оптоварување.
- Проверете го рејтингот на проводникот.Заштитниот уред треба да се координира со дозволената струја на кабелот под реалните услови за инсталација.
- Определете ја потенцијалната струја на краток спој.Избраниот капацитет на кршење треба да биде соодветен за нивото на дефект на местото на инсталација.
- Потврдете го напонот и фреквенцијата.Проверете дали прекинувачот е означен за електричниот систем.
- Изберете го распоредот на столбовите.Размислете за барањата за фазни и неутрални проводници.
- Прегледајте ги карактеристиките на патувањето.Кривата на патување треба да биде соодветна за поврзаното оптоварување и очекуваните услови на налет.
- Потврдете ги стандардите и сертификатите.Проверете ги барањата на целниот пазар, спецификацијата на проектот и локалните прописи за електрична енергија.
- Потврдете ја физичката компатибилност.Потврдете ги димензиите, големината на терминалот, компатибилноста со DIN-шината и растојанието меѓу панелите.
Размислувања за инсталација и одржување
Правилната инсталација е од суштинско значење за секој заштитен уред со висока струја. Дури и добро дизајнираниот прекинувач не може да ги компензира проводниците со погрешна големина, лабавите терминали, несоодветните куќишта или несоодветните практики на инсталација.
- Потврдете го моделот и оцената на прекинувачот пред инсталацијата.
- Изолирајте го напојувањето со електрична енергија и следете ја применливата безбедносна процедура.
- Потврдете дека пресекот на проводникот е компатибилен со терминалот.
- Правилно подгответе ги проводниците и избегнувајте оштетени или неправилно соголени краеви на каблите.
- Затегнете ги терминалите според наведените барања на производителот.
- Осигурете се дека прекинувачот е безбедно монтиран на компатибилната DIN шина.
- Проверете дали куќиштето обезбедува соодветна заштита и простор.
- Периодично проверувајте ги терминалите за знаци на прегревање, промена на бојата или механичка лабавост.
- Тестирајте го заштитниот систем според барањата за одржување на инсталацијата.
Распоредите за одржување треба да ја одразуваат околината и работниот циклус. Индустриските инсталации со високи оптоварувања, често префрлување, прашина, вибрации или покачени температури може да бараат почести прегледи од лесно оптоварените внатрешни дистрибутивни системи.
Заеднички проблеми и грижи за купување
Купувачите на MCB со висока струја често се соочуваат со неколку практични предизвици. Решавањето на овие прашања пред набавката може да спречи одложувања и проблеми со инсталацијата.
Некои списоци на производи споменуваат само генерички „висок капацитет за кршење“. Купувачите треба да побараат точен рејтинг, стандард, напон и основа за тестирање.
Изборот на 125А без проверка на капацитетот на кабелот и вистинската конструктивна струја може да создаде проблеми со координацијата.
Поголемите проводници бараат терминали дизајнирани да ја прифатат потребната површина на пресек. Компатибилноста на терминалот треба да се потврди пред купувањето.
На меѓународните купувачи често им се потребни технички спецификации, сертификати, цртежи и информации за производот за одобрување на проектот.
Професионален добавувач треба да може да обезбеди јасни податоци за производот и да им помогне на купувачите да ги разберат разликите помеѓу номиналната струја, капацитетот на прекин, карактеристиките на патувањето и барањата за инсталација.
Зошто Shanghai DaDa Electric Co., Ltd.?
Shanghai DaDa Electric Co., Ltd.развива и произведува производи за заштита на кола за индустриски и комерцијални електрични апликации. Неговото објавено портфолио на производи вклучува MCB, MCCB, RCBO, RCCB и поврзана опрема за заштита на кола.
Серијата DAB7-125 е позиционирана за апликации кои бараат поголем капацитет на струја и голема способност за прекин на краток спој. Објавените спецификации вклучуваат висок капацитет на кинење од 15 kA, функција за термичко-магнетно патување, дизајн со ограничување на струјата, позитивна индикација за контакт и терминали погодни за поголеми проводници. :contentРеференца[oaicite:1]{index=1}
Фабричките информации на производителот исто така опишуваат работилници за наменски штанцување, заварување на самото место, заковување, обликување со вбризгување и монтажа, кои го поддржуваат производството и на производите MCB и MCCB. :contentРеференца[oaicite:2]{index=2}
За дистрибутерите, електричните трговци на големо, производителите на панели и OEM клиентите, овој тип на производствена способност може да биде корисен кога постојаното снабдување со производи, техничката документација и поддршката за конфигурација се важни делови од одлуката за купување.
| Барање од купувачот | Релевантни DAB7-125 Карактеристика |
|---|---|
| Заштита на колото со висока струја | Номинална струја до 125А |
| Поголеми барања за краток спој | Капацитет на кршење до 15 kA според објавените информации за производот |
| Заштита од преоптоварување | Функција за термичко патување |
| Одговор на краток спој | Функција за магнетно патување |
| Поголеми проводници | Големи кабелски терминали дизајнирани за проводници до 35 mm² според информациите на производителот |
| Инсталација на панел | Модуларен дизајн за монтирање на DIN-шина |
Спецификациите на производот секогаш треба да се потврдуваат според најновата техничка документација пред конечното одобрување на проектот, особено кога прекинувачот ќе се инсталира во средина со висока струја или регулиран електричен систем.
Најчесто поставувани прашања
15KA се однесува на капацитет за прекин на краток спој од 15 kA под применливите наведени услови за тестирање. Тоа го означува нивото на потенцијалната струја на краток спој што уредот е дизајниран да го прекинува според неговата применлива оцена и стандард.
Не. Изборот мора да ги земе предвид капацитетот на проводникот, карактеристиките на оптоварувањето, напонот на системот, условите на околината, струјата на дефектот, конфигурацијата на столбот и применливите електрични барања.
125A е поврзана со номиналната струја на прекинувачот, додека 15kA се однесува на неговата способност за прекин на краток спој. Тие опишуваат различни карактеристики на заштитниот уред.
Може да се смета за соодветни индустриски дистрибутивни кола кога електричниот систем спаѓа во наведените оценки и барања за инсталација на производот.
Не. Капацитетот на прекин е само еден фактор за избор. Мора да се проценат и напонот, номиналната струја, карактеристиките на патувањето, координацијата на проводникот, конфигурацијата на столбовите и условите за инсталација.
Термичката заштита се справува со условите за одржливо преоптоварување, додека магнетната заштита реагира брзо на условите на дефекти со висока струја, како што се кратки споеви.
Објавените информации DAB7-125 на Shanghai DaDa Electric наведуваат дека неговите големи кабелски терминали се погодни за бакарни и алуминиумски кабли до 35 mm². Точниот распоред на проводниците секогаш треба да се потврди со тековната техничка документација пред инсталацијата.
Купувачите треба да побараат технички лист со податоци, важечки стандарди, номинален напон, податоци за пробивниот капацитет, карактеристики на патувањето, димензионални цртежи, информации за терминалите, сертификати и детали за пакувањето релевантни за дестинацијата на пазарот.
Конечни размислувања
Минијатурен прекинувач за кола 125 15KA одговара на специфична комбинација на барања: релативно висок струен капацитет и зголемена способност за прекин на краток спој. За инженерите и тимовите за купување, разбирањето што претставува секој рејтинг е од суштинско значење за донесување на правилна техничка одлука.
Најважните размислувања се протегаат надвор од бројките „125A“ и „15kA“. Целосната евалуација треба да вклучува номинален напон, струја на дефект, карактеристики на патувањето, конфигурација на столбови, компатибилност на проводниците, применливи стандарди, околина за инсталација и физички димензии.
Серијата DAB7-125 од Shanghai DaDa Electric Co., Ltd. комбинира заштита од висока струја со термичко-магнетна работа, дизајн со ограничување на струјата, големи кабелски терминали и објавен капацитет на прекин до 15 kA. Овие карактеристики го прават производот релевантен за низа индустриски и комерцијални апликации за дистрибуција кога е правилно усогласен со електричниот систем.
