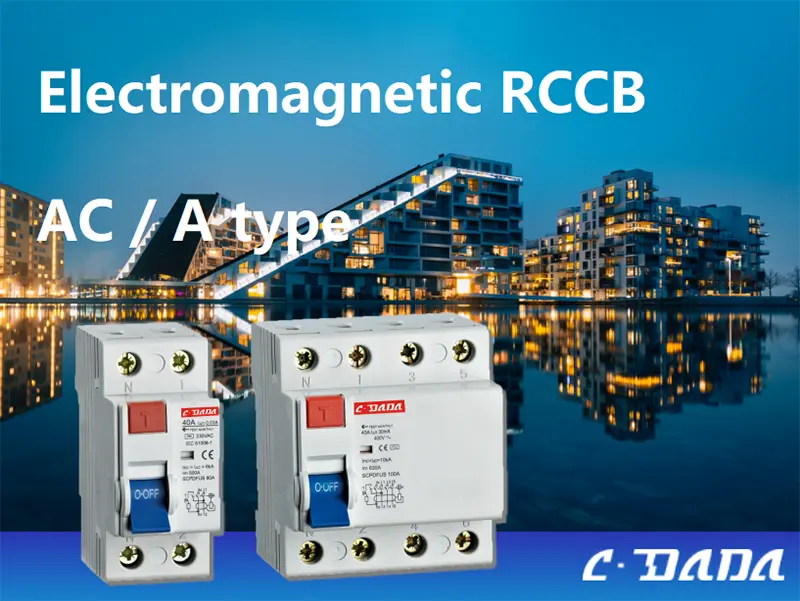

Електромагнетен прекинувач со преостаната струја

За безбедност од клучно значење за мисијата каде доверливоста не може да зависи од надворешното напојување, изберете го прекинувачот со електромагнетна резидуална струја CDADA (RCCB). Дизајниран од Shanghai DADA Electric CO., LTD според стандардите IEC 61008-1, овој чисто електромагнетен RCCB работи без никакви електронски кола или помошен напон — што го прави имун на флуктуации на струја, пренапони или неутрални загуби.

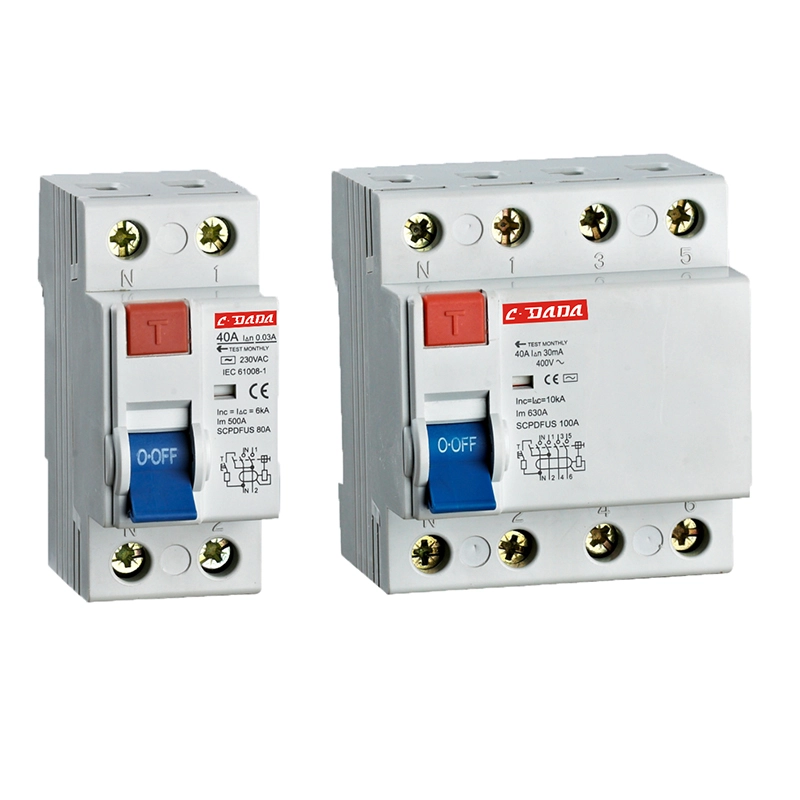

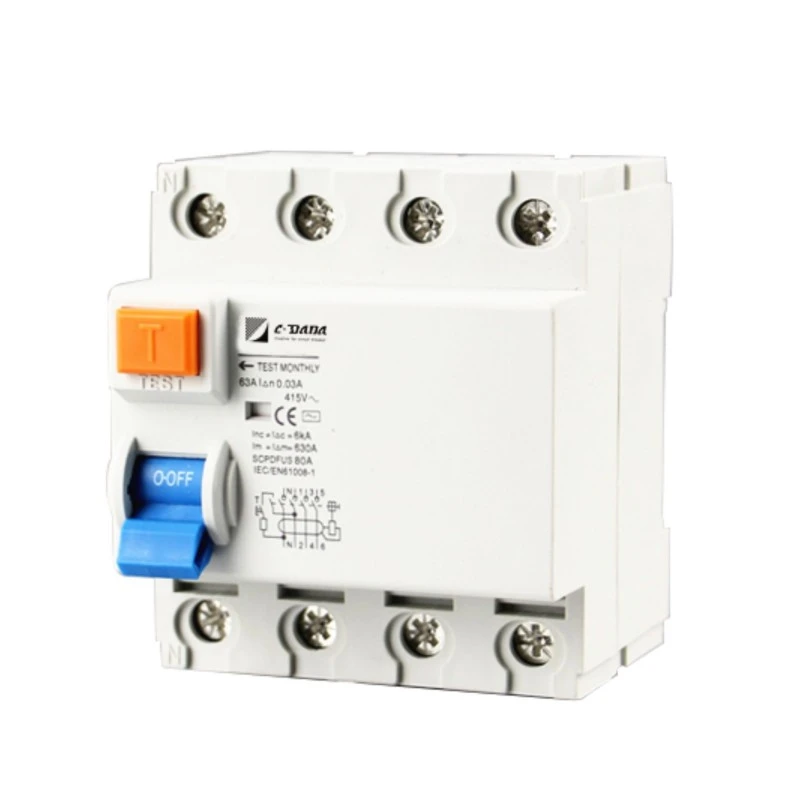

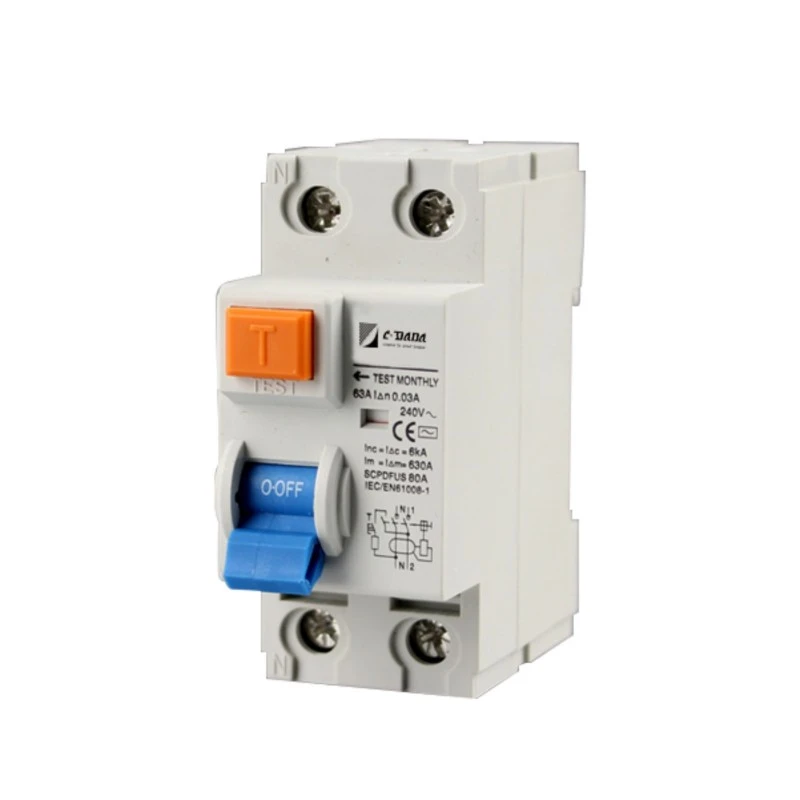

Достапен во 2P (1+N) и 4P (3+N) конфигурации со номинални струи од 16A до 100A и чувствителност од 10mA, 30mA или 100mA, обезбедува безбедна заштита од дефект на земјата во загадена средина со висока влажност или нестабилна решетка.

Со рејтинг за условен краток спој од 6 kA, увезено куќиште отпорно на пламен и индикатор за позиција на контакт, на CDADA електромагнетниот RCCB му се верува во индустриски локации, рурална инфраструктура и извозни панели каде што апсолутната механичка сигурност е најважна.

Клучни спецификации

Тип: Електромагнетна RCCB (Нема електроника, не е потребна помошна енергија)

Стандард: IEC 61008-1

Полјаци: 2P (1+N) или 4P (3+N)

Оценета струја (во): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Номинален напон:

2P: 240V AC

4P: 240/415V AC

Чувствителност (I△n): 10mA, 30mA, 100mA

Струја што не се исклучува: 0,5 × I△n

Време на патување во I△n: ≤ 0,1 секунда

Капацитет за создавање и пробивање (I₄m):

500 А (во ≤ 40 А)

630А (во ≥ 63А)

Условна струја на краток спој (Inc): 6kA

Импулсен отпорен напон (Uimp): 6000V

Степен на заштита: IP20

Монтирање: DIN шина 35мм, ширина 45мм

Терминали: Тип на пинови, поддржува кабли до 35mm²

Куќиште: увезена пластика отпорна на пламен, отпорна на топлина, отпорна на удари

Работна температура: Погодна за загадена/суровата средина

Визуелен индикатор: Индикатор за состојбата на контакторот (ја покажува состојбата на ВКЛУЧЕНО/ИСКЛУЧЕНО)

Механизам за патување: Чисто електромагнетно ослободување - работи дури и без напон на линија

Зошто да изберете CDADA Electromagnetic RCCB?

★ Нулта зависност од напојниот напон

За разлика од електронските RCCB, прекинувачот за електромагнетна резидуална струја не бара помошно напојување - сигурно се активира дури и ако неутралното е прекинато, колапсот на напонот или за време на исклучување.

★ Неспоредлива сигурност во тешки услови

Специјалниот дизајн на терминалите и висококвалитетните материјали обезбедуваат стабилни перформанси во правливи, влажни или корозивни средини - идеални за фарми, тунели и надворешни кабинети.

★ Инхерентно неуспешно-безбеден дизајн

Без полупроводници = нема стареење, нема софтверски грешки, нема чувствителност на EMI. Само механичко-магнетна физика - докажана со децении.

★ Усогласеност со глобалните стандарди

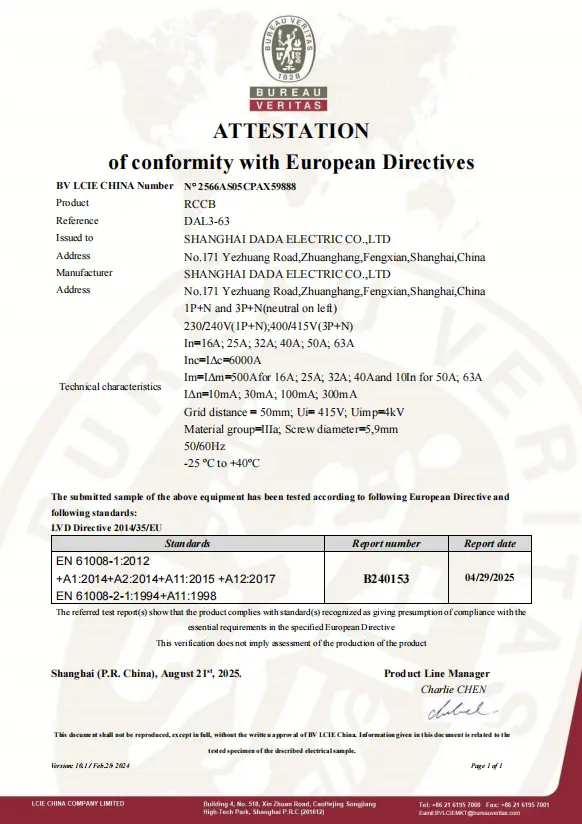

Целосно усогласен со IEC 61008-1, погоден за меѓународни проекти кои бараат цврста заштита без одржување.

★ Исчистете ги оперативните повратни информации

Вградениот индикатор за позиција на контакт овозможува моментална визуелна потврда - од клучно значење за безбедносни контроли и одржување.

★ И покрај тоа што ја почитуваме доверливоста на клиентите, ние опслужуваме бројни дистрибутери и OEM партнери ширум светот кои снабдуваат големи проекти и локални пазари.

★ Нашите тимови за продажба и инженерство се трудат да одговорат на сите технички прашања во рок од 24 работни часа.

Типични апликации

Рурална електрификација: области со нестабилни или слаби мрежи

Индустриски постројки: средини со висока EMI (заварувачи, мотори)

Тунели и рудници: Влажни, загадени услови

Резервни системи: Каде што не може да се гарантира неутрален интегритет

Панели за извоз: за пазари кои бараат чиста електромагнетна сигурност (на пр., делови од Африка, Блискиот Исток, Југоисточна Азија)

Најчесто поставувани прашања (ЧПП)

П1: Која е разликата помеѓу RCD од тип А и тип AC? А1:

l Тип AC: Открива само непречено синусоидално истекување на наизменична струја (на пр., од дефекти на грејачот).

● Тип А: Открива истекување на наизменична струја + пулсирачко DC (на пр., од полначи за телефони, LED драјвери, машини за перење). → Типот А е потребен во современи инсталации со електронски оптоварувања. CDADA ги нуди двата вида - потврдете ги потребите на вашата апликација.

П2: Која е разликата помеѓу електронските и електромагнетните RCCB?

Карактеристика	Електронски RCCB	Електромагнетна RCCB
Потребна моќност	Да (потребен е напон на линијата)	Не - работи на 0V
Неутрална зависност	Неуспешно ако се скрши неутралниот	Сепак работи без неутрален
Чувствителност на ЕМИ	Може лажно да се заглави во близина на мотори/VFD	Имун на ЕМИ
Цена	Пониски	Малку повисоко
Случај за употреба	Стабилни урбани мрежи	Остри, рурални или критични системи

П3: Дали оваа електромагнетна RCCB поддржува лична заштита од 30 mA?

А3: Да - достапно е во 10mA, 30mA и 100mA. Верзијата од 30 mA ги исполнува барањата на IEC за спасувачка заштита од удари.

П4: Дали може да се користи во TT системи за заземјување?

А4: Апсолутно. Всушност, електромагнетните RCCB се претпочитаат во TT системите бидејќи тие не се потпираат на стабилна неутрална референца - која може да биде отсутна или со висока импеданса во TT поставувањата.

П5: Зошто да изберете CDADA за прекинувач со електромагнетна резидуална струја?

A5: CDADA испорачува:

● Вистински електромагнетен дизајн усогласен со IEC 61008-1

● Нема скриена електроника - чисто магнетно работење

● Високо квалитетно куќиште отпорно на пламен за безбедност

● Докажана сигурност во загадени средини

● Поддршка за OEM: масовни цени, документи за сертификација, брзо земање примероци
