MCCB со заштита од истекување

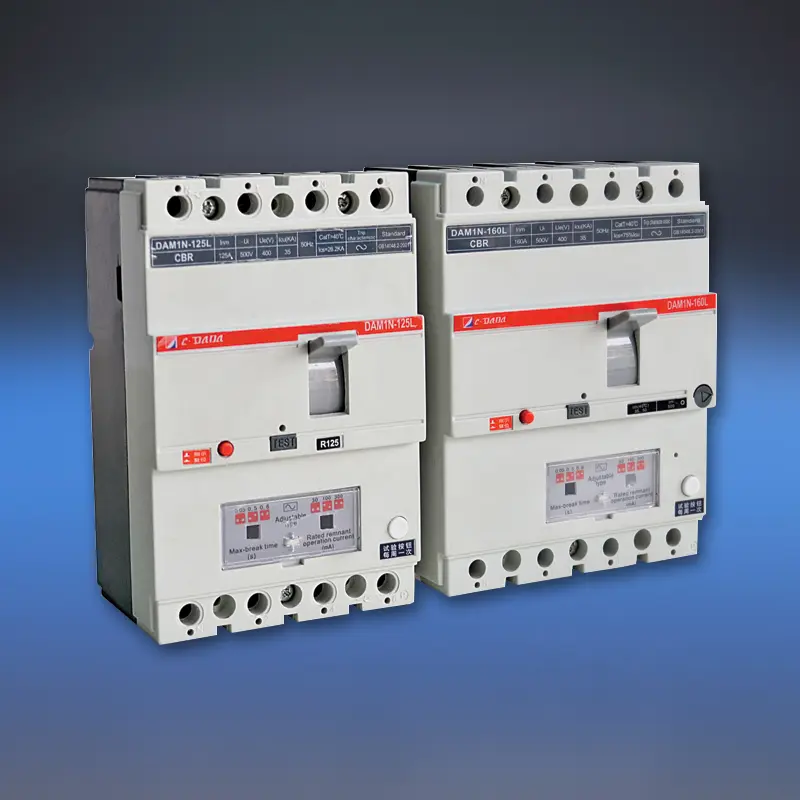

Подобрете ја електричната безбедност над заштитата од преоптоварување и краток спој со CDADA DAM1L серијата MCCB со заштита од истекување, интегриран прекинувач со вградена преостаната струја (RCD/ELCB). Дизајниран од професионалниот производител Shanghai DADA Electric CO., LTD според меѓународните стандарди, овој MCCB 4P со истекување комбинира дистрибуција на енергија со високи перформанси со откривање на земјени дефекти кои штедат живот и пожар.

Оценет од 10А до 500А на 400V/415V, нуди прилагодлива преостаната работна струја (30mA–1000mA) и опционално временско доцнење – овозможувајќи приспособена заштита за лична безбедност (≤30mA) или заштита од пожар (100mA–500mA+). Со повеќефазната електроника напојувана, таа останува оперативна дури и ако една фаза не успее или напонот падне на 50 V, обезбедувајќи неспоредлива сигурност во критичната инфраструктура како што се тунели, висококатници, транспортни центри и индустриски постројки.

Клучни спецификации

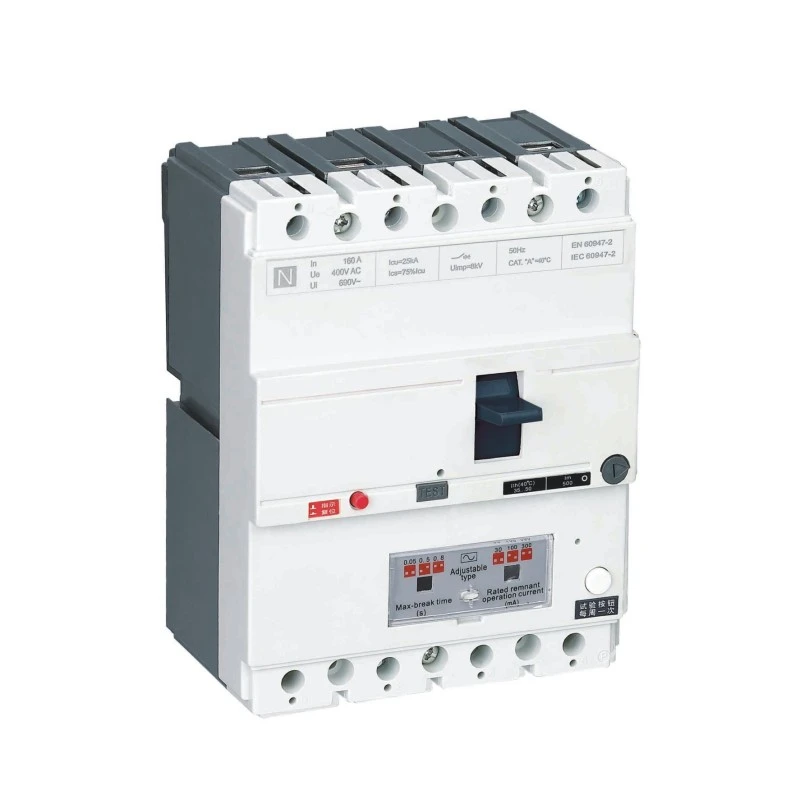

Модел: Серија DAM1L – MCCB за истекување на заземјување (MCCB од типот CBR)

Полјаци: 4P (стандардни; 3P достапни на барање)

Номинална струја (In): 10A – 500A

Номинален напон: 400V / 415V AC, 50Hz

Напон на изолација (Ui): 400V (≤160A), 690V (>250A)

Поставки за преостаната струја (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Прилагодливост: Прилагодување на лице место на I△n и времето на патување (моментално или одложено)

Типови на пробивни капацитети:

B Тип: Основен (Inm < 100A)

S Тип: Стандарден

H Тип: Високо кршење (>160А)

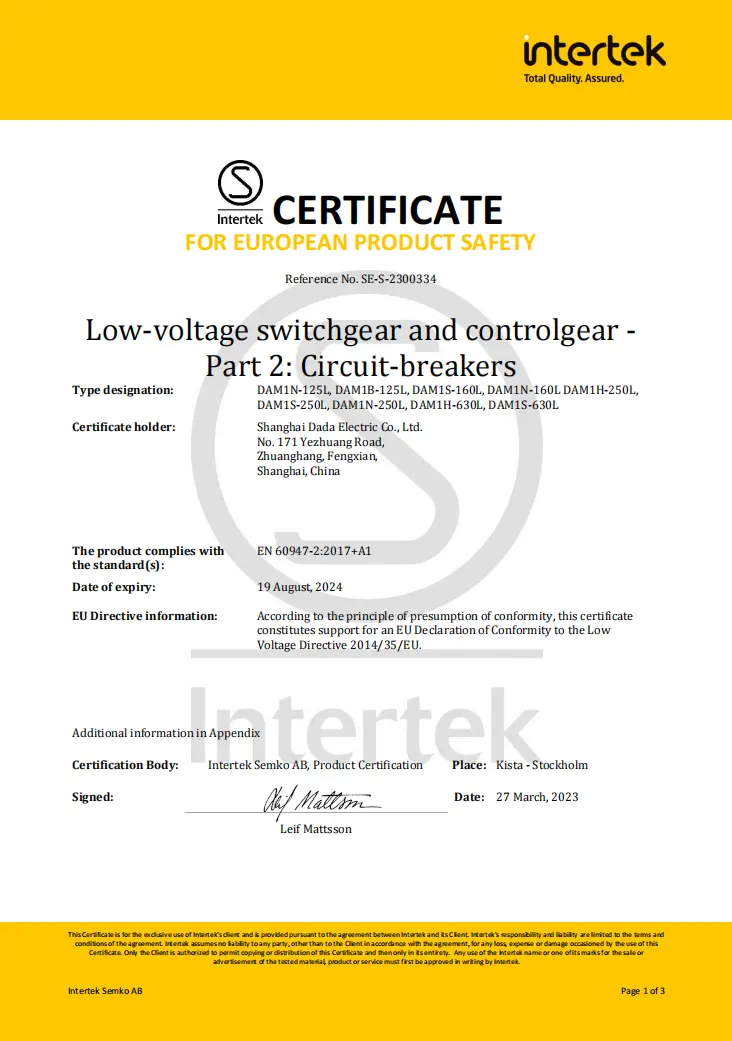

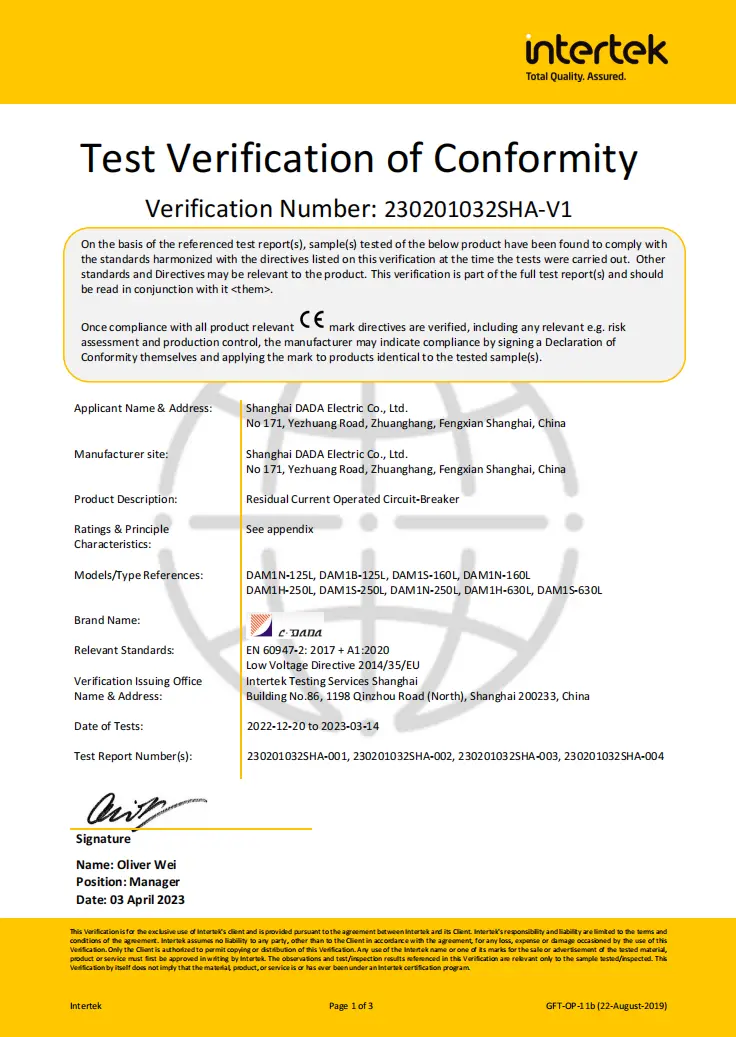

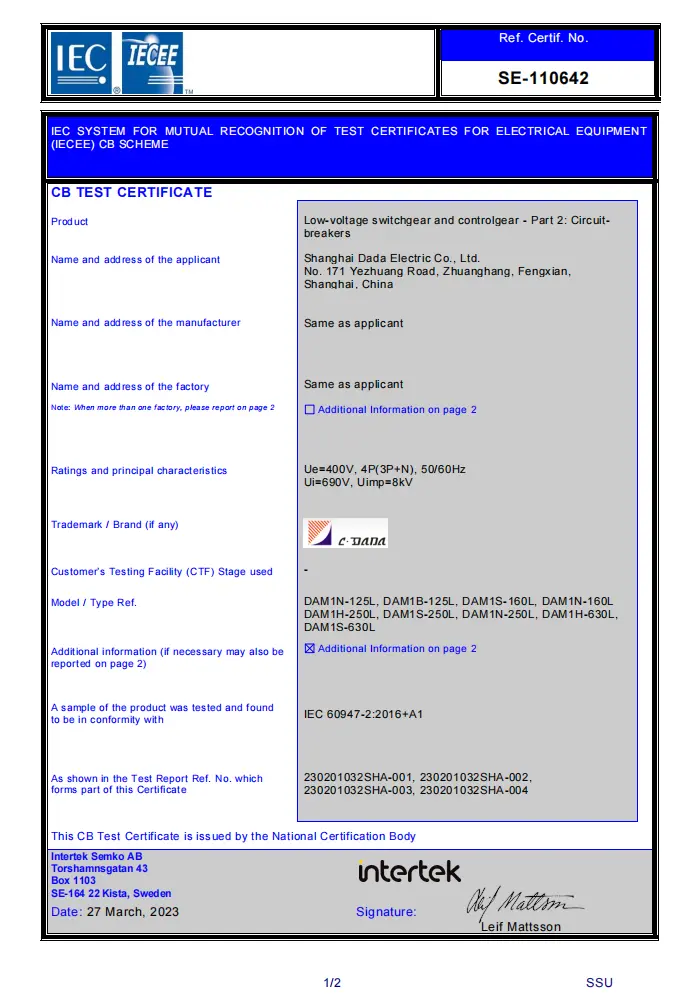

Сертификати: CE, CB, SEMKO

Клучни карактеристики:

★ Коло RCD со повеќефазно напојување → работи до 50V

★ Одделете ги главните и лачните контакти

★ Копче за тестирање притисни до патување

★ Прилагодливо магнетно поставување (0,8–1,0×In)

★ Силна EMI/RFI способност против пречки

★ Целосен опсег на додатоци: патување со шант, помошни/алармни контакти, ротациона рачка

Лист со технички податоци

Прекинувачи со истекување на заземјување (ELCB)

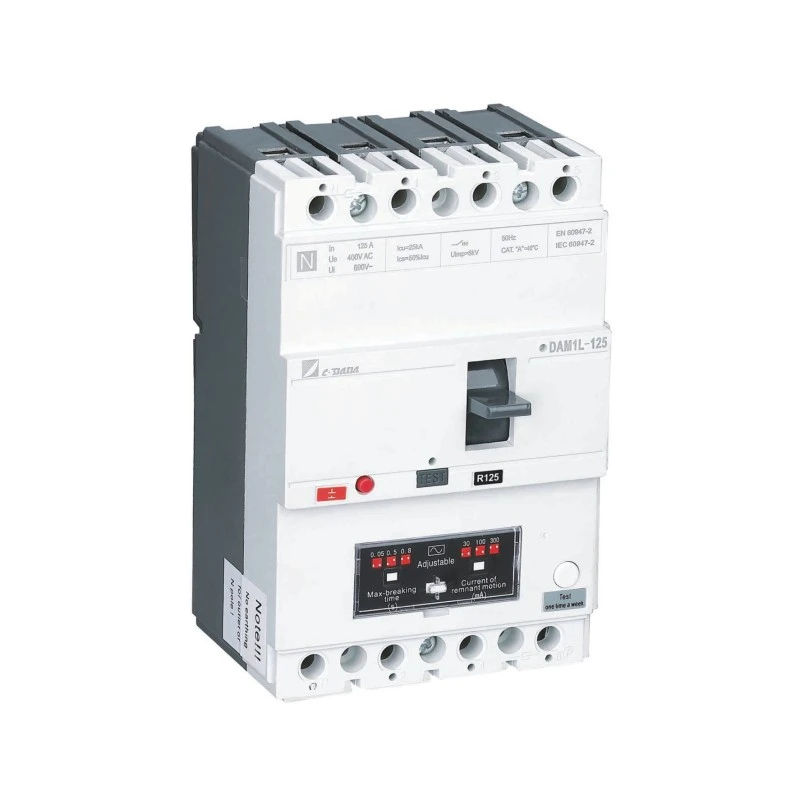

Модел			DAM1-125L			DAM1-160L
Шифра за прекршување на капацитетот			B	N	S	B	N	S
Оценета струја на големина на кадар- Inm (A)			125А			160 А
Оценета струја (40,50 или 55℃) (А)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125А			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)А
Ui (V)			690 V			690 V
Уе (V)			400 V			400/415 V
Број на пол			4P			4P
Icu (КА)			25	35	50	25	35	50
ICS (КА)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(врв)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0,3	73,5/0,25	110/0,25
(I△m)KA/cosф			9/0,5			19/0,5
Праг на резидуална струја (mA)			100-300-500			100-300-500
Временско доцнење (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Својство на диелектрик (V)			2500			3000
растојание на лонизација (мм)			≤30/0			≤30/0
Издржливост	Вкупно циклуси		8000			8000
	Електричен живот		1000			1000
	Механички живот		7000			7000
Категорија (EN 60947-2/IEC 60947-2)	Главно коло		A/0			A/0
	Помошно коло		AC-15			AC-15
Под ослободување на напон			√			√
Шант ослободување			√			√
Помошен контакт			√			√
Контакт за аларм			√			√
Помошен контакт и контакт со аларм			√			√
Рачка оперативен механизам			√			√
Механизам за електрична работа			√			√
Покривка на терминалот			√			√
Фазен сепаратор			√			√
	Ш (мм)	3P	-			-
		4P	101			120
	L (мм)	3P	-			-
		4P	155			120
	H (мм)	3P	-			-
		4P	70			70
Тежина	Фиксна верзија 3P/4P		-			-
	Plug-in верзија 3P/4P		-			-
	Извлечете ја верзијата 3P/4P		-			-

Зошто да изберете CDADA MCCB со заштита од истекување?

★ Вистинска интегрирана безбедност

За разлика од дополнителните RCD модули, DAM1L има вградена, фабрички калибрирана заштита од истекување - обезбедувајќи совршена координација и елиминирање на проблемите со компатибилноста.

★ Повеќефазно напојување за RCD коло

Раните RCDs не успеаја ако се изгуби една фаза. Дизајнот на CDADA ги користи сите фази за напојување на заштитната електроника, така што продолжува да работи дури и при губење на фаза или тежок недоволно напон.

★ Двојни цели за заштита во еден уред

◆ 30mA: Ги исполнува барањата на IEC за лична заштита од удари

◆ 100mA–1000mA: Спречува пожари од деградација на изолацијата од мали, постојани дефекти на земјата

★ Поле-прилагодлив за услови во реалниот свет

Добро прилагодете ја чувствителноста и временското доцнење за да се избегне вознемирувачко сопирање во влажни средини (на пр., перални за автомобили, фарми) додека се одржува безбедноста.

★ Индустриска доверливост

Високиот капацитет на кршење (тип H), робусното одвојување на лакот и заштитата на терминалот IP20+ го прават погоден за тешки комерцијални и индустриски поставки.

★ Глобална усогласеност, локална вредност

Сертифициран за Европа (CE/CB), нордиските земји (SEMKO) - идеални за извозни проекти - со конкурентни цени од доверлив кинески производител.

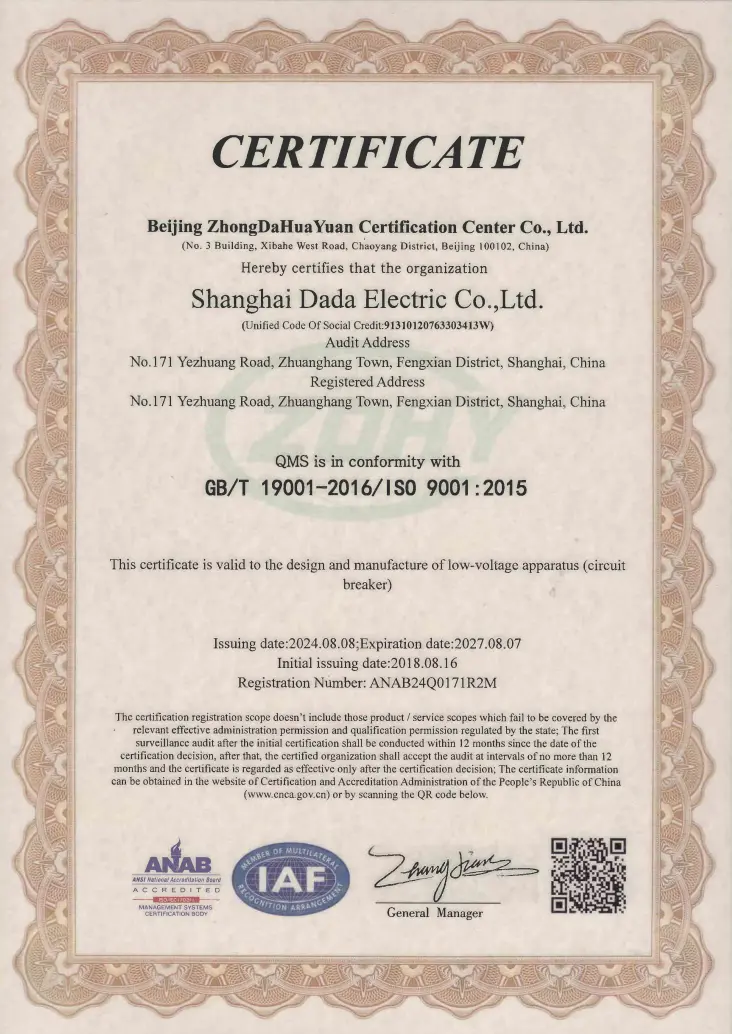

★ Нашиот производствен капацитет е сертифициран според системот за управување со квалитет ISO9001:2015.

Типични апликации

Високи станбени згради: главни приходници или подни панели (300 mA за намалување на ризикот од пожар)

Тунели и метроа: Критична инфраструктура која бара безбедна детекција на истекување

Болници и училишта: заштита од 30 mA во влажни подрачја (лаборатории, тоалети)

Индустриски постројки: Моторни колибри со мониторинг на заземјување

Градежни места: Привремена дистрибуција на електрична енергија со заштита на персоналот

Најчесто поставувани прашања

П1: Која е разликата помеѓу стандардниот MCCB и MCCB со заштита од истекување?

A1: Стандардниот MCCB штити само од преоптоварување и кратки кола. DAM1L додава откривање на преостаната струја (истекување на земјата) - исклучување кога струјата истекува на земјата (на пр., преку лице или оштетена изолација), спречувајќи електричен удар или пожар.

П2: Може ли да користам 100A MCCB RCD за лична заштита?

A2: Само ако е поставено на 30 mA. Номиналната струја (100А) ја дефинира носивоста; преостанатата поставка (I△n) ја дефинира безбедносната функција. За заштита од удари, I△n мора да биде ≤30mA, без оглед на In.

П3: Зошто на колото RCD му треба повеќефазно напојување?

A3: Ако се напојува само со една фаза, еднофазен дефект ќе ја оневозможи заштитата од истекување. Повеќефазниот дизајн на CDADA обезбедува RCD да остане активен дури и при губење на фаза или низок напон (до 50 V) - клучно за безбедносен континуитет.

П4: Дали MCCB со истекување 4P е погоден за TT или TN-S системи?

A4: Да - дизајниран е за TT, TN-S и IT системи. Дизајнот 4P ги разбива сите фази и неутрален, од суштинско значење за TT системите каде неутралното не е сигурно заземјено горе.

П5: Зошто да изберете CDADA наместо модуларни комбинации RCD + MCCB?

A5: CDADA DAM1L нуди:

● Помал отпечаток (интегриран наспроти два уреди)

● Гарантирана координација (без ризик од несовпаѓање)

● Пониска цена и сложеност на жици

● Поголема доверливост (една запечатена единица)

l Прилагодливоста на лице место не е можна со RCD со фиксна чувствителност
