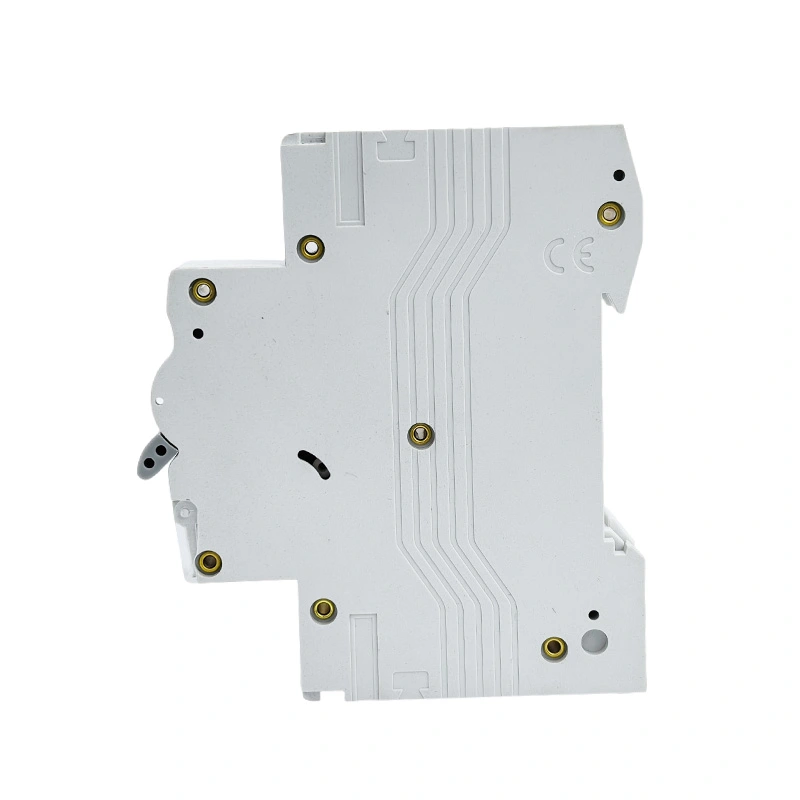

Минијатурен прекинувач од 6KA 10kA

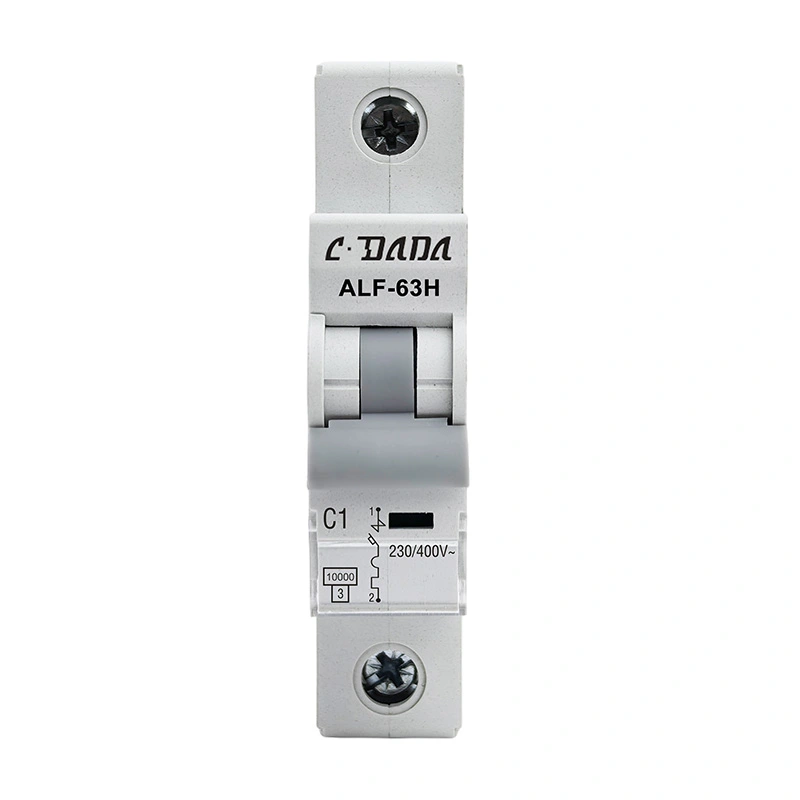

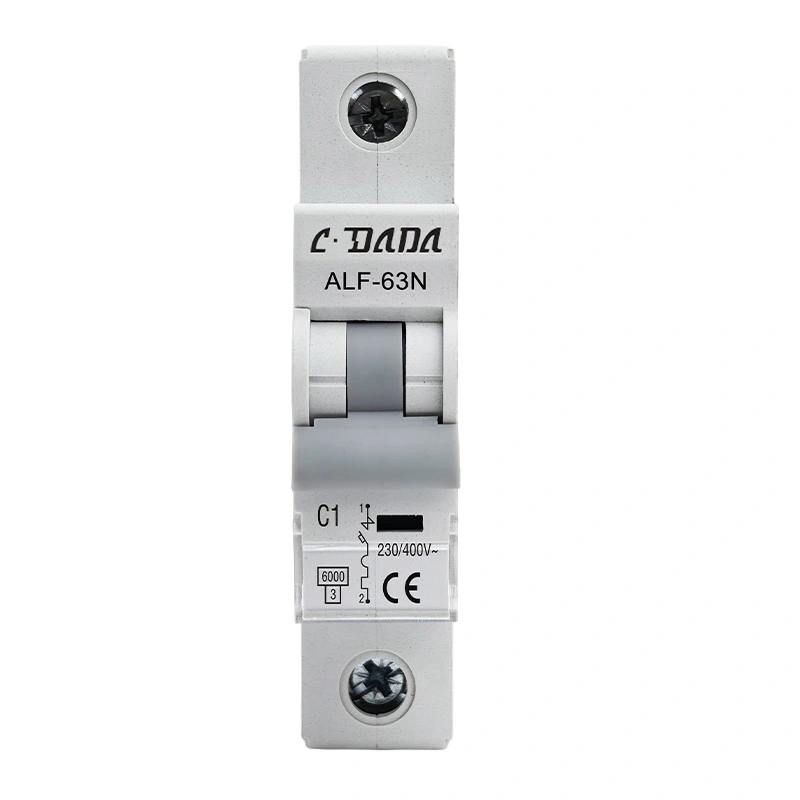

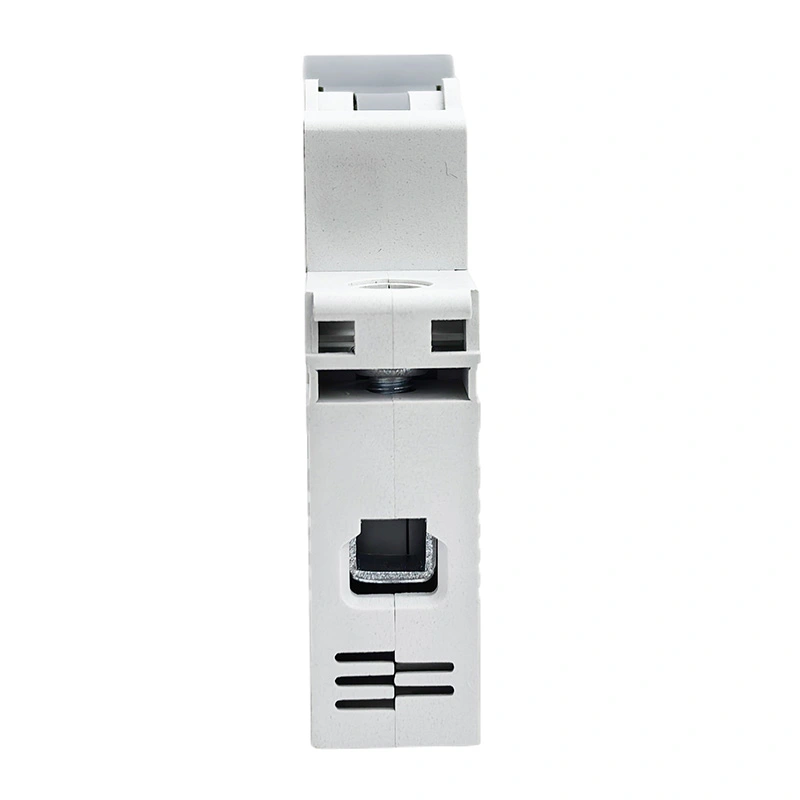

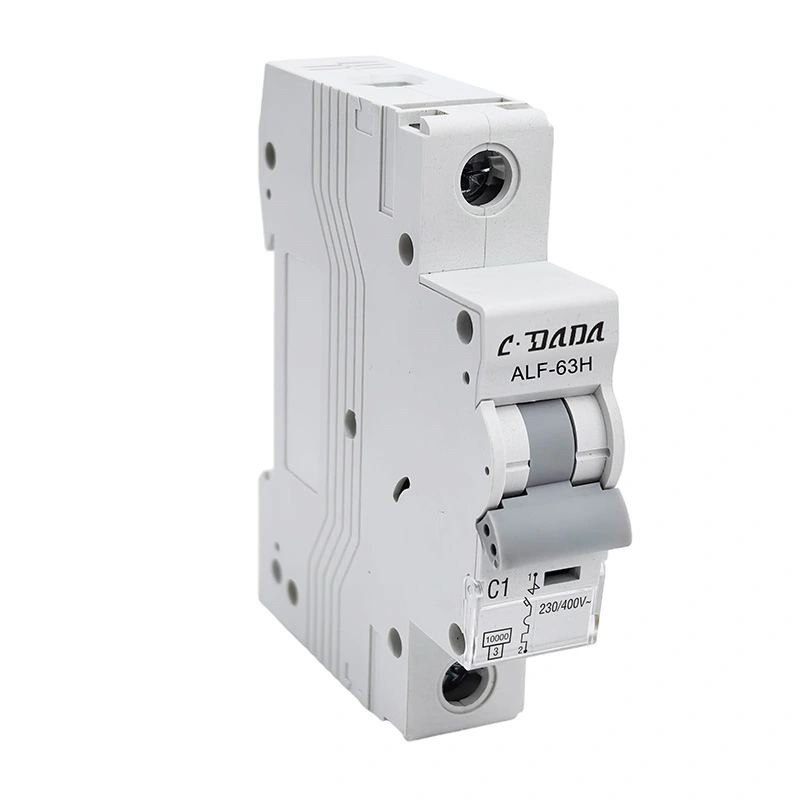

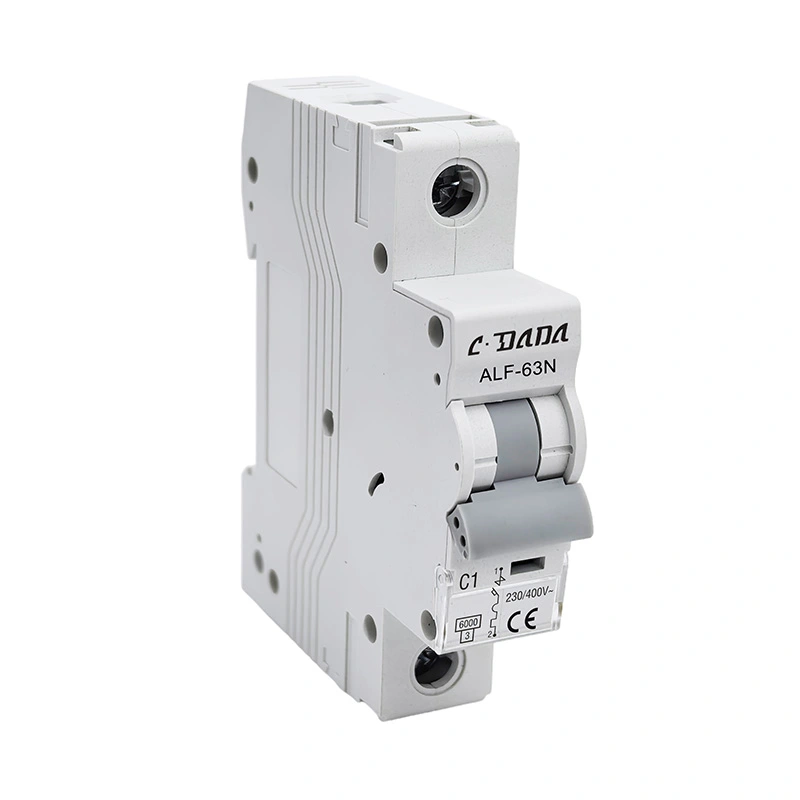

Минијатурен прекинувач (MCB) од серијата ALF-63N/H од 6KA 10kA, одговара на стандардот IEC60898, MCB има карактеристика на сигурни перформанси, прецизна заштитна функција, кратко време на ослободување и висок капацитет на прекин, исто така мал волумен. Широко се користи во и преоптоварување на контактори, разводни уреди и електрични апарати.

Контактирајте со CDADA и одберете не како ваш производител, можеме да понудиме услуги OEM/ODM.

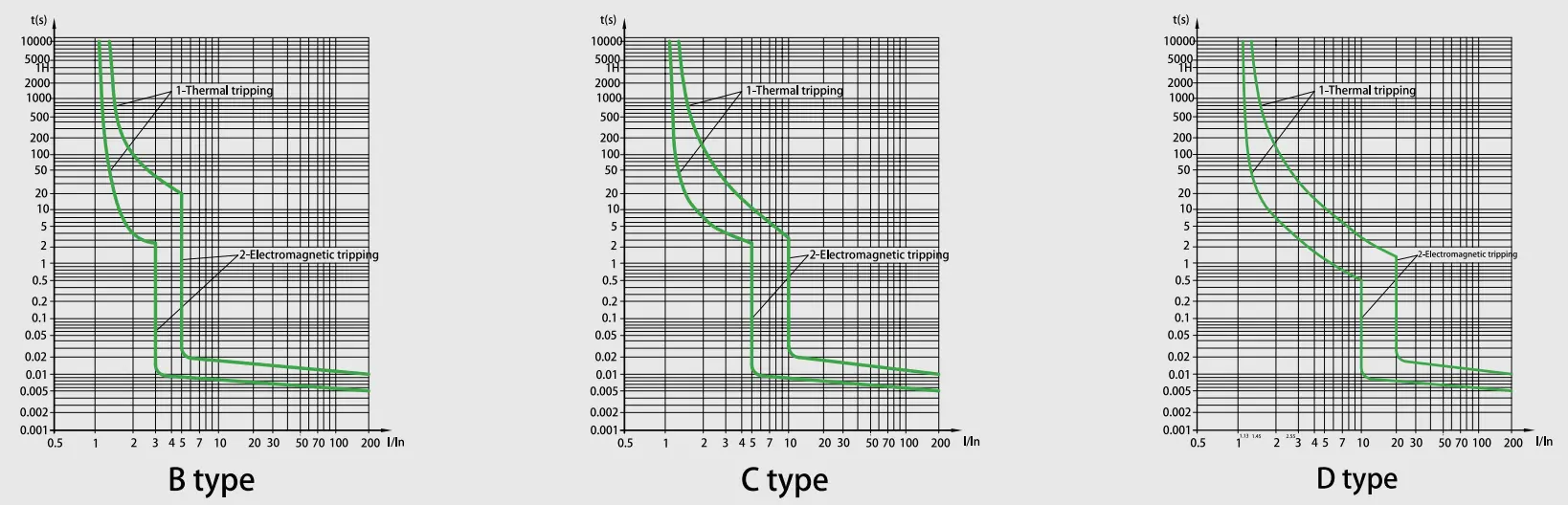

Карактеристична крива

Техничка спецификација

Минијатурен прекинувач ALF-63N/H Series 6KA 10kA
Стандарден	EN/IEC60898-1
Капацитет на пробивање (kA)	6,10
Заштита	Против преоптоварување и краток спој
Номинална струја(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Номинален напон (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Номинален напон на отпорност на импулси Uimp(kV)	4
Номинален изолациски напон Ui(V)	500
Енергетско ограничувачка кутија	3
Амбиентална температура (℃)	-25~+40,Max.95%влажност
Термичка оперативна граница	1,13xln Без сопнување во рок од еден час
	1,45xIn Сопнување во рок од еден час
Магнетна работа	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Број на столбови	1P,1P+N,2P,3P,3P+N и 4P
Вид на патување	Термичко/магнетно ослободување
Капацитет на терминалот	16mm² флексибилни или 25mm² крути до 25А оценки
	25 mm² флексибилни или 35 mm² крути од 32А до 63А
Степен на заштита	IP20
Инсталација	Монтирање на DIN шина од 35 mm
Ширина	17,8 мм по столб

Карактеристика за ослободување на прекинувачот

БР.	Номинална струја на ослободување (A)	Почетна состојба	Тест струја	Одредено време	Резултат што треба да се добие	Забелешки
1	1-63	ладна состојба	1.13 во	t≤1h	Не-патување
2	1-63	на претходниот тест	1,45 лн	t<1ч	патување	Поставување на струјата до одредената вредност постојано во 5 секунди
3	Во≤32	ладна состојба	2,55 во	1s	патување
	Во> 32
4	1-63	ладна состојба	3 во	t≤0,1s	Не-патување	Б тип
			5 во	t<0,1s	патување	Б тип
			5 Во 10 лн	t≤0,1s	Не-патување	тип C
			10 во	t<0,1s	патување	тип C
			20 лн	t≤0,1s	Не-патување	D тип
				t<0,1s	патување	D тип

Издржливост (операции)

Категорија	Работни циклуси	Фреквенција на работа	Номинална струја
Електрична издржливост	4000	240/ч	1-32
		120/ч	40-63
Механичка издржливост	10000	240/ч	1-63

Карактеристики

★ Ултра-висок капацитет за прекин на краток спој

Напредната технологија за контрола на лак постигнува поголем капацитет за прекин во споредба со индустриските стандарди, обезбедувајќи сигурна заштита за електричните системи од индустриско ниво при екстремни услови на дефект.

★ Интерфејс за поврзување со двоен режим

Интегрираниот дизајн на хибридниот терминал поддржува и цврсто приклучување на собирницата и флексибилно стегање на кабелот, овозможувајќи приспособување без алатки на различни сценарија за инсталација, истовремено намалувајќи го времето на поврзување со жици за 40%.

★ Механизам за складирање на енергија за долговечност

Оперативен систем потпомогнат од пролетта со издржливост од 10.000 механички циклуси, со технологија за компензација на абење

★ Напредно композитно куќиште

со интегрирани комори за гаснење на лак за содржани дефекти.

★ Топологија со динамична струја за ограничување

Интелигентното потиснување на пропуштањето енергија ги намалува врвните струи на дефект за 65-80%, овозможувајќи оптимизација на спецификациите на уредот низводно со 30% потенцијал за намалување на вкупниот систем на трошоците.

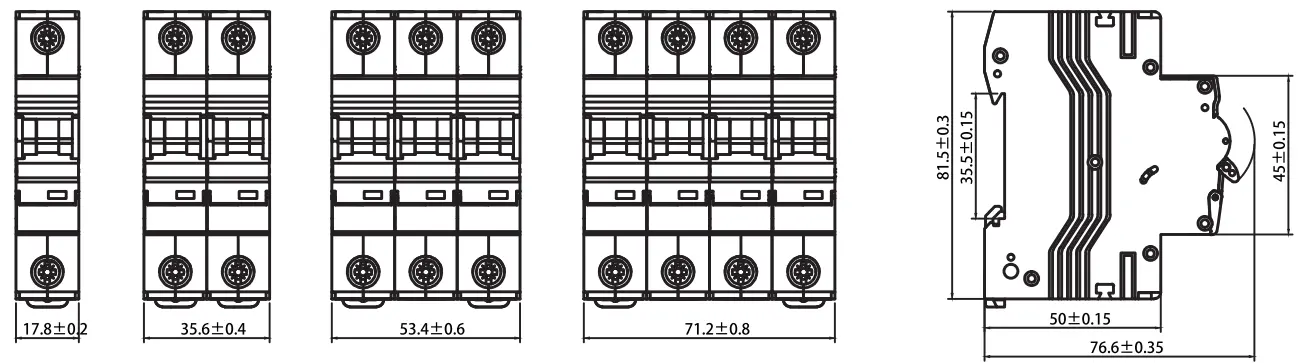

Преглед на димензии

Апликативни сценарија

★ Резиденцијални: Потрошувачки единици и дистрибутивни табли за безбедност на домот.

★ Индустриски: Заштита на контактори, разводни уреди и тешки електрични апарати.

★ Комерцијални: канцелариски згради и трговски центри бараат висока доверливост.

Контрола на квалитет и стандардно тестирање

★ Секој CDADA MCB се подложува на ригорозни тестирања за да се обезбеди усогласеност со IEC60898-1:

★ Тест за термичко исклучување: Потврден на 1,13 инчи (без патување) и 1,45 инчи (патување во рок од 1 час).

★ Тест за магнетно исклучување: Тестирање за прецизно ослободување за карактеристиките B, C и D.

★ Електрична издржливост: Тестирано за 4.000 работни циклуси.

★ Механичка издржливост: Потврдена за 10.000 циклуси.

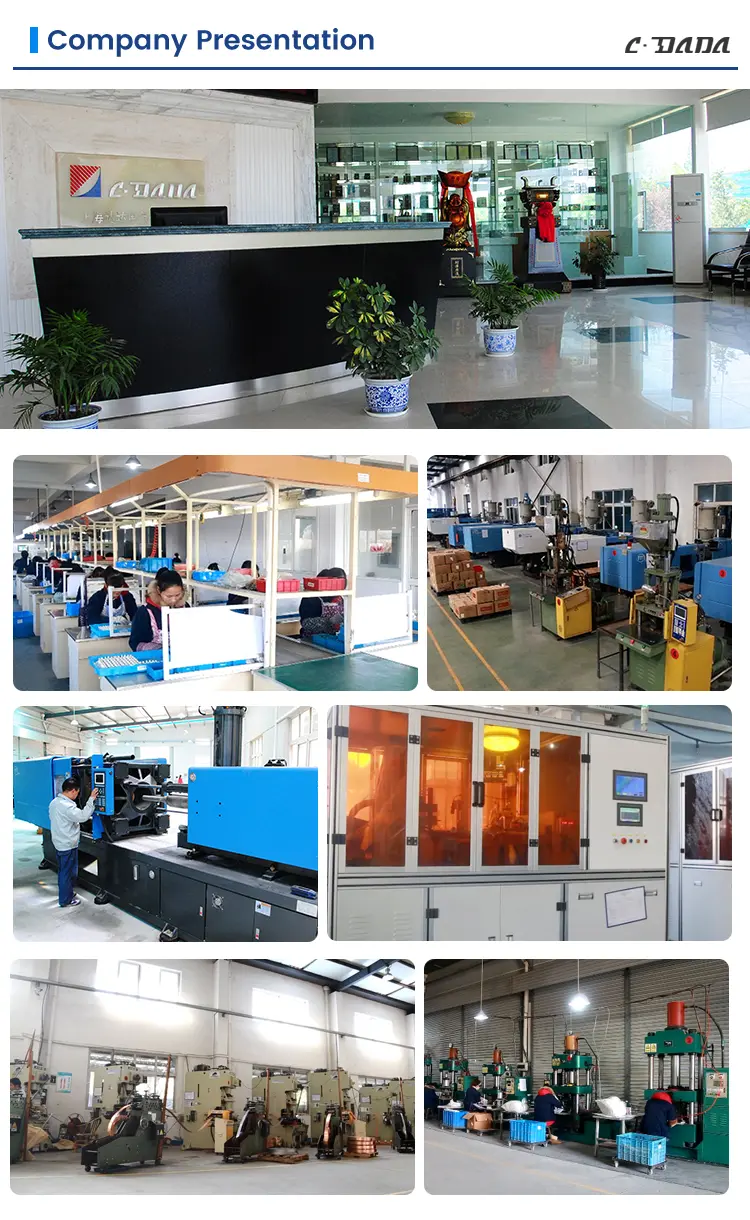

Фабричка сила и поддршка
