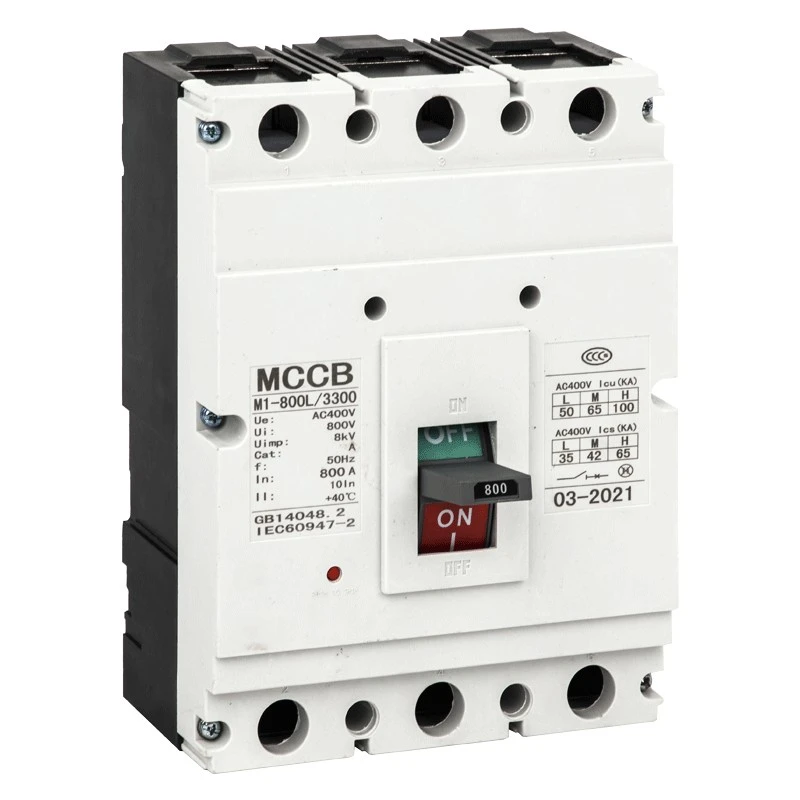

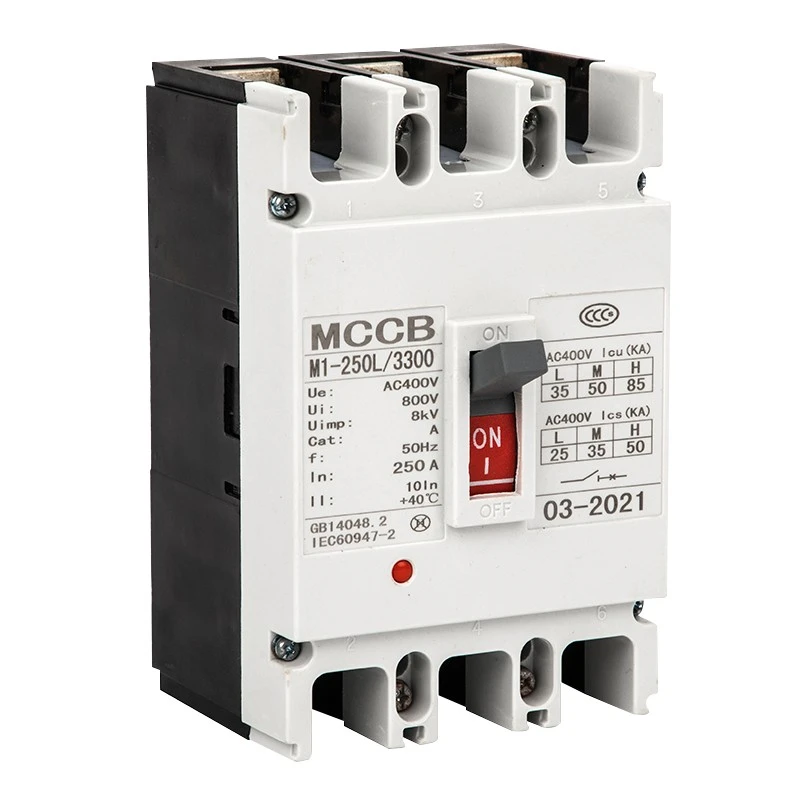

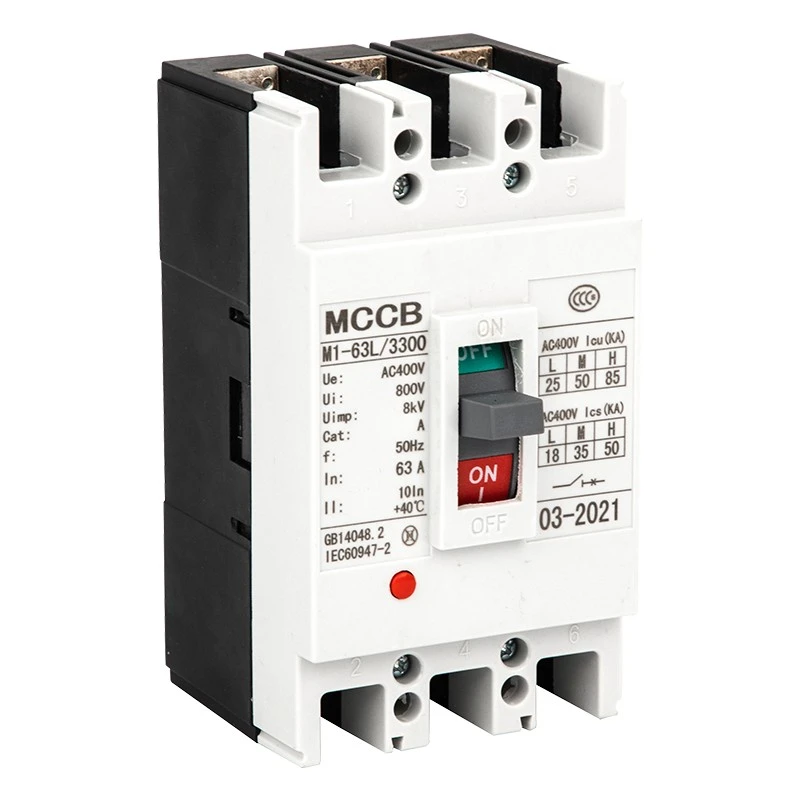

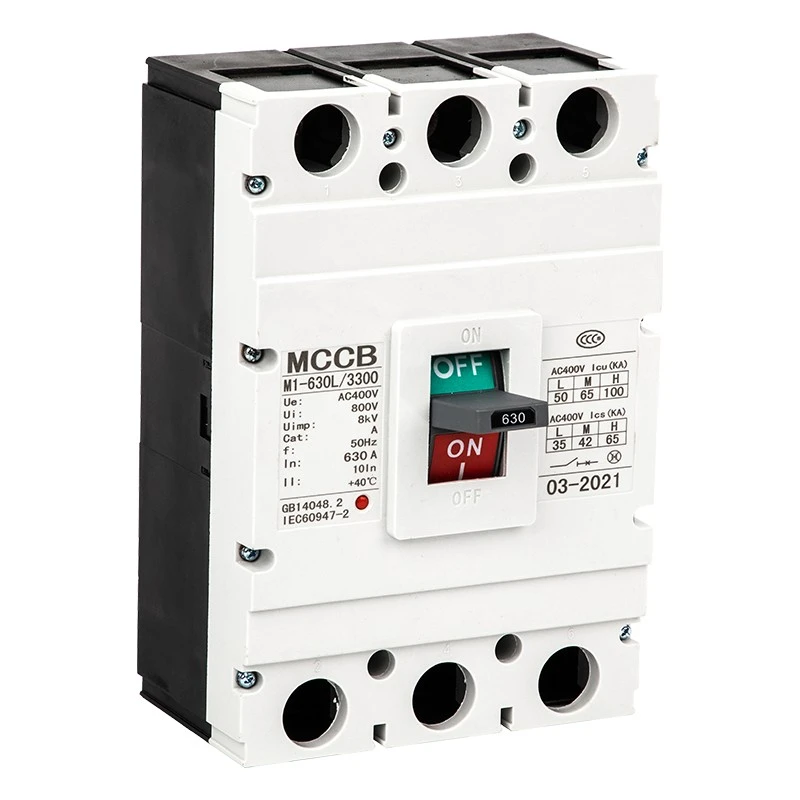

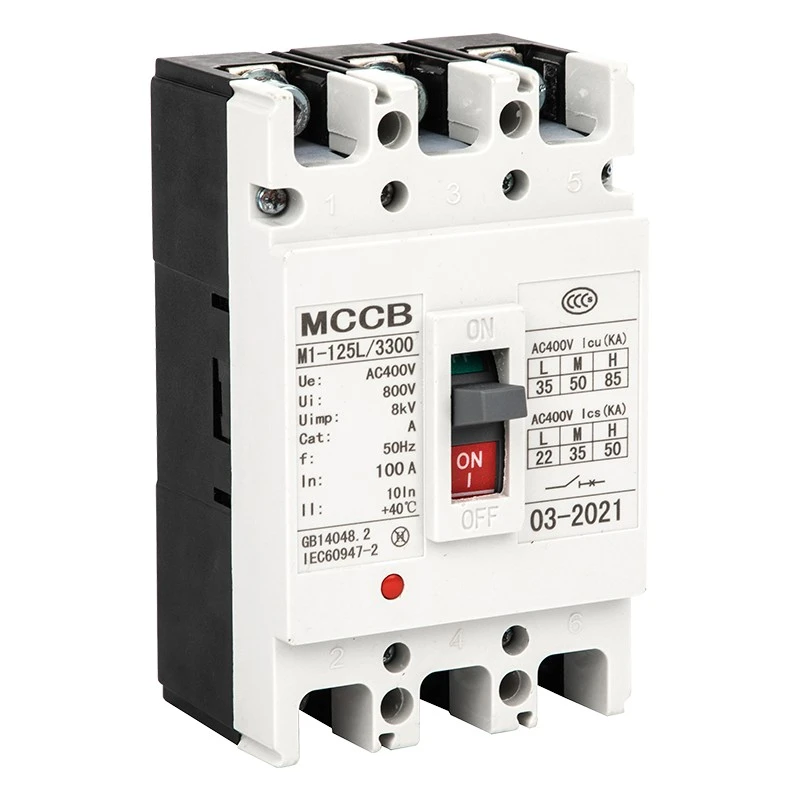

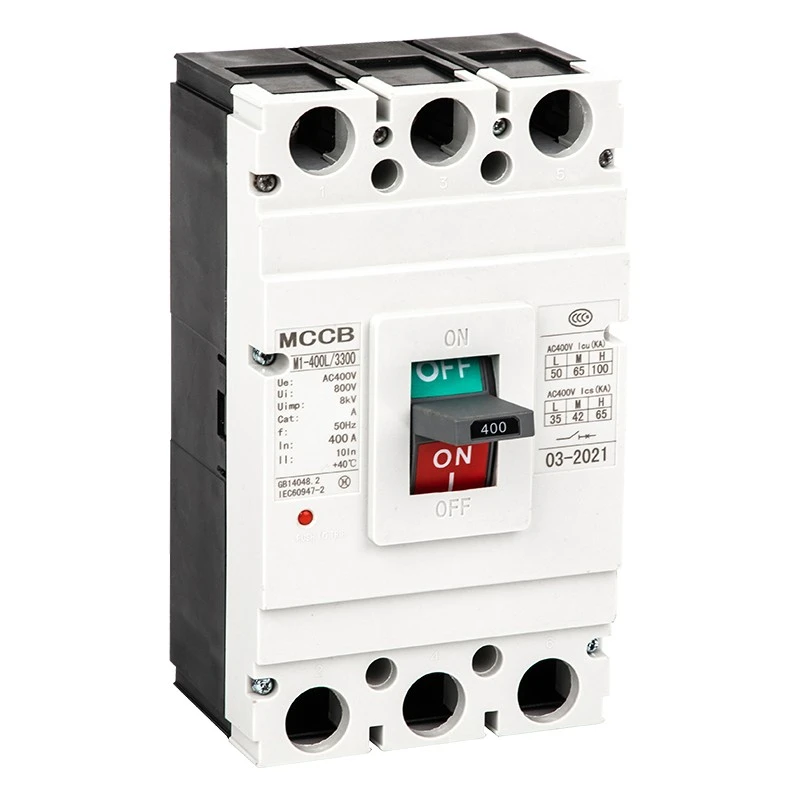

CM1 обликуван случај прекинувач

Овој прекинувач со обликувани куќишта од серијата DAM2 (CM1) CM1 е уред за заштита од низок напон со високи перформанси, произведен од Шангај DADA Electric Co., Ltd., доверлив производител и добавувач во Кина. Со номинален изолациски напон до 800V, номинален работен напон 400V/690V и номинална струја од 63А до 1600А, широко се користи за дистрибуција на енергија, заштита на кола, контрола на моторот и ретко префрлување.

Оваа серија поддржува вертикална и хоризонтална инсталација, е во согласност со стандардот IEC60947-2 и обезбедува целосна заштита од преоптоварување, краток спој и под напон за електричната опрема.

Карактеристики на производот

★ Номинален напон на изолација: 800V; Работен напон: 400V/690V

★ Тековен опсег: 63A, 100A, 225A, 400A, 630A, 800A, 1250.1600A

★ Капацитет на кршење: L стандард, M среден, H висок тип на кршење

★ Термичко-магнетни и електромагнетни режими со двојно ослободување

★ Вертикална/хоризонтална инсталација, погодна за изолација

★ Широк опсег на температурата на околината: -5℃~+40℃

★ Надморска височина ≤2000m, степен на загадување 3

Апликации

CDADA CM1 Molded Case Circuit Breaker е широко применет во индустриски и цивилни системи за дистрибуција на електрична енергија, вклучувајќи фабрики, згради, центри за податоци, електрични станици, инфраструктура, механичка опрема и кабинети за дистрибуција на електрична енергија. Исто така се користи за заштита на моторот, конверзија на кола и безбедно напојување во градежништвото, металургијата, петрохемиската и други индустрии.

Технички параметри

★ Стандарди: IEC60947-2, GB14048.2

★ Фреквенција: AC 50Hz/60Hz

★ Пол: 1P,2P, 3P, 4P

★ Ослободување: Термичко-магнетно (двојно), електромагнетно (моментално)

★ Моментално поставување: Тип на дистрибуција 10In±20%; Тип мотор 12 во ± 20%

★ Инсталација: Предни жици, задни жици, тип на приклучок

★ Ракување: Рачен, електричен механизам за работа

Контури и димензии на инсталација

Нашиот CM1 MCCB обезбедува целосни податоци за димензиите за моделите 63A–1600A, вклучувајќи предни жици, задни жици и тип на приклучок. Различните големини на рамката (63/100/225/400/630/800/1250/1600) одговараат на димензиите H, H1, H2 за стандардна инсталација на кабинетот. Висината на рачниот и електричниот механизам за работа е исто така стандардизирана за лесно склопување.

Додатоци и функции

Внатрешни додатоци

★ Ослободување на шант: 70%–110% номинален напон за сигурно исклучување

★ Ослободување под напон: 35%–70% пад на напон за автоматска заштита

★ Дополнителен контакт и контакт со аларм: повратни информации за сигналот и аларм за дефект

★ При-пејд посветено ослободување на метар: Одложено исклучување 0,5–2 секунди

Надворешни додатоци

★ Рачен механизам за работа

★ Електричен (мотор) работен механизам

★ Фазни сепаратори, завртки за монтирање, комплети со собирници

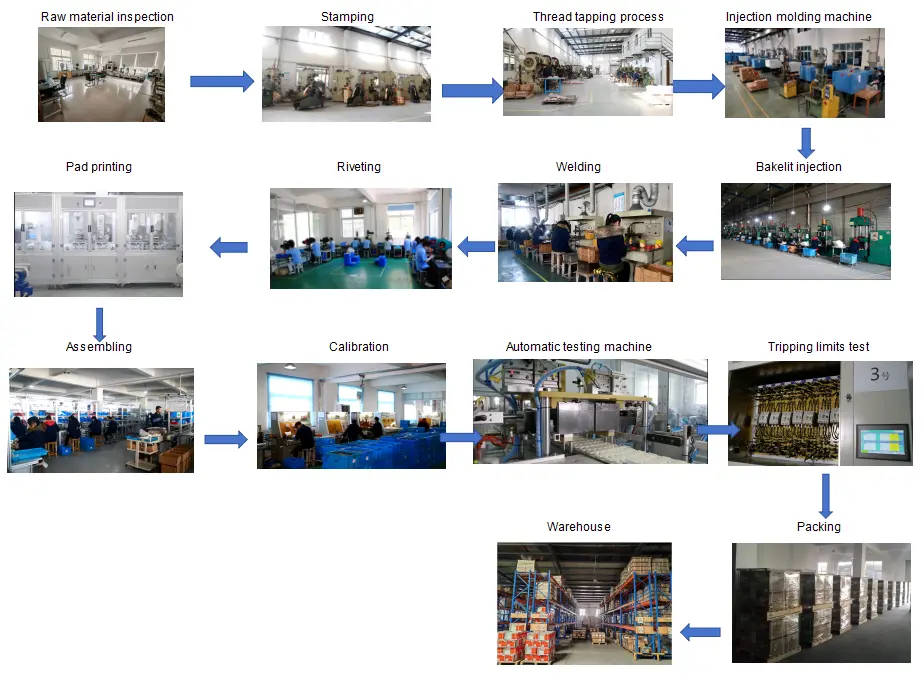

Тек за контрола на квалитет

Инспекција на суровина → Производна преработка → Склопна линија → Тест за карактеристики на патување → Тест за зголемување на температурата → Тест за краток спој → Тест за стареење → Проверка на изгледот и димензијата → Пакување → Завршна проверка пред пратката

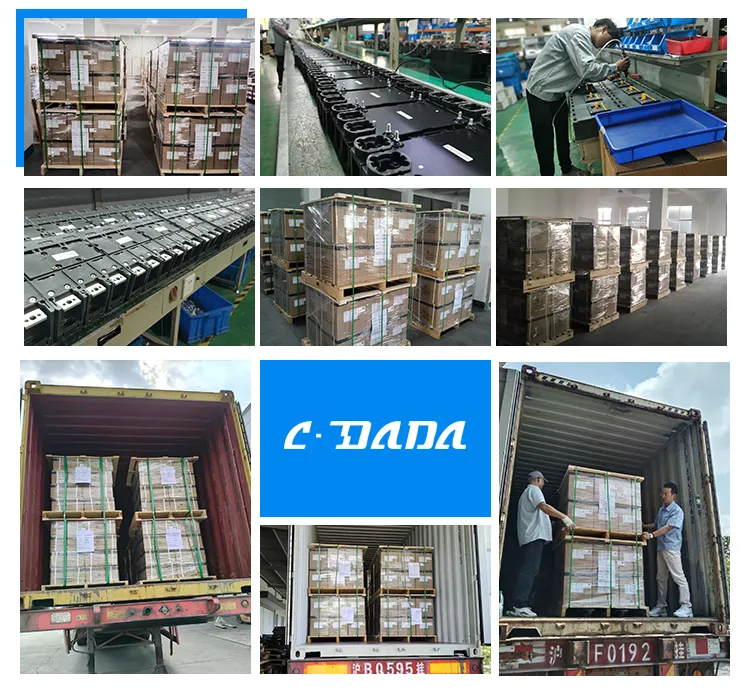

Пакување и испорака

★ Стандардна картон за извоз + дрвена палета за безбеден транспорт

★ Ознака: модел, струја, столб, количина, сертификат

★ Погоден за морска, воздушна и копнена логистика

Сертификати

IEC60947-2, GB14048.2, CE, CB, ROHS и други меѓународни одобренија.

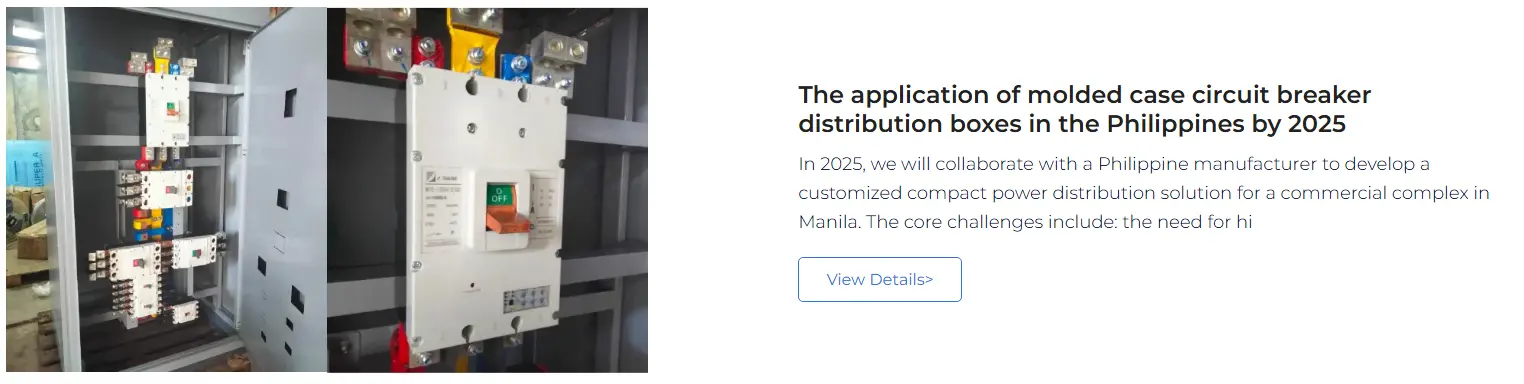

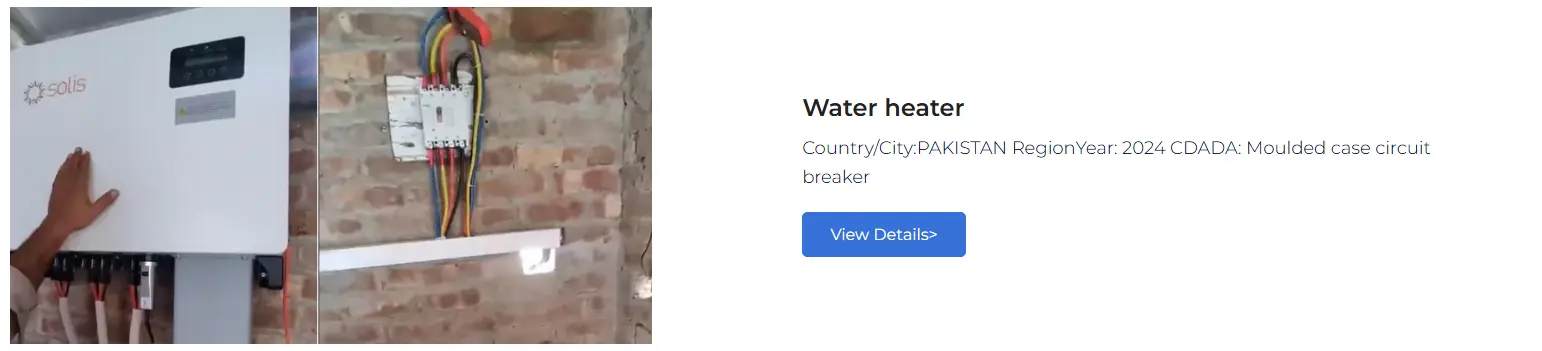

Случаи за соработка со клиенти

CDADA DAM2 серијата MCCB е испорачана на глобални клиенти, вклучувајќи интегратори на системи за дистрибуција на електрична енергија, производители на индустриска опрема, фабрики за разводни уреди, градежни изведувачи и брендови OEM во Европа, Југоисточна Азија, Блискиот Исток, Африка и Јужна Америка. Обезбедуваме стабилно големо снабдување и приспособени решенија за долгорочни партнери.
