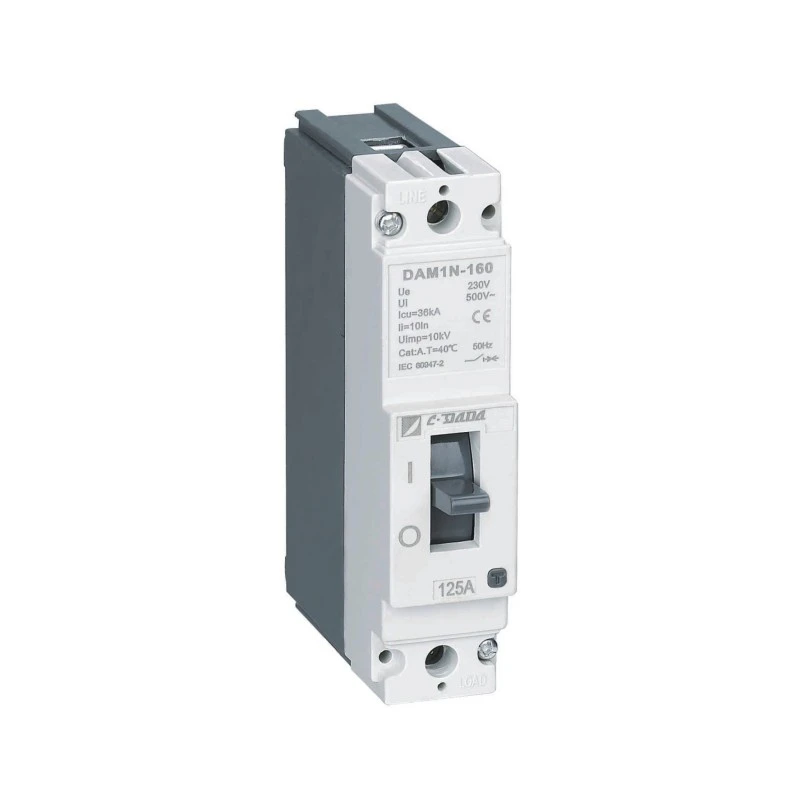

Прекинувач од фиксен тип на обликуван случај

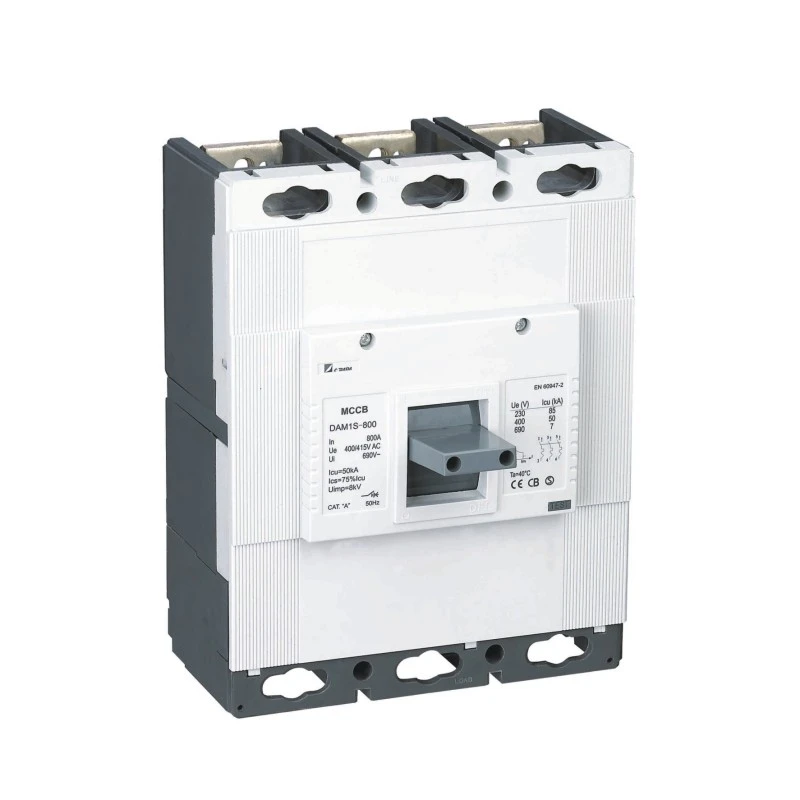

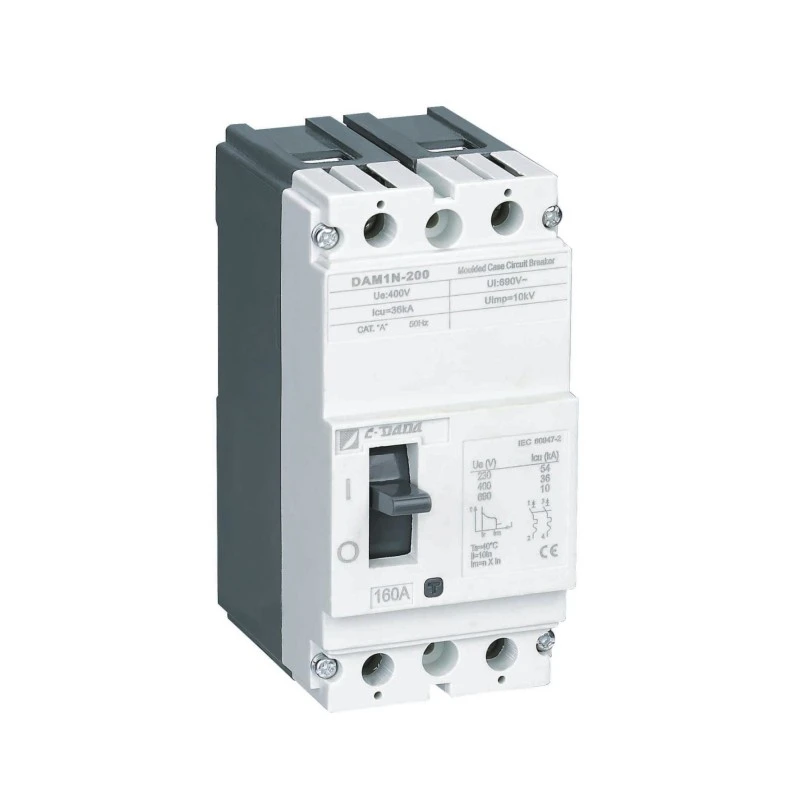

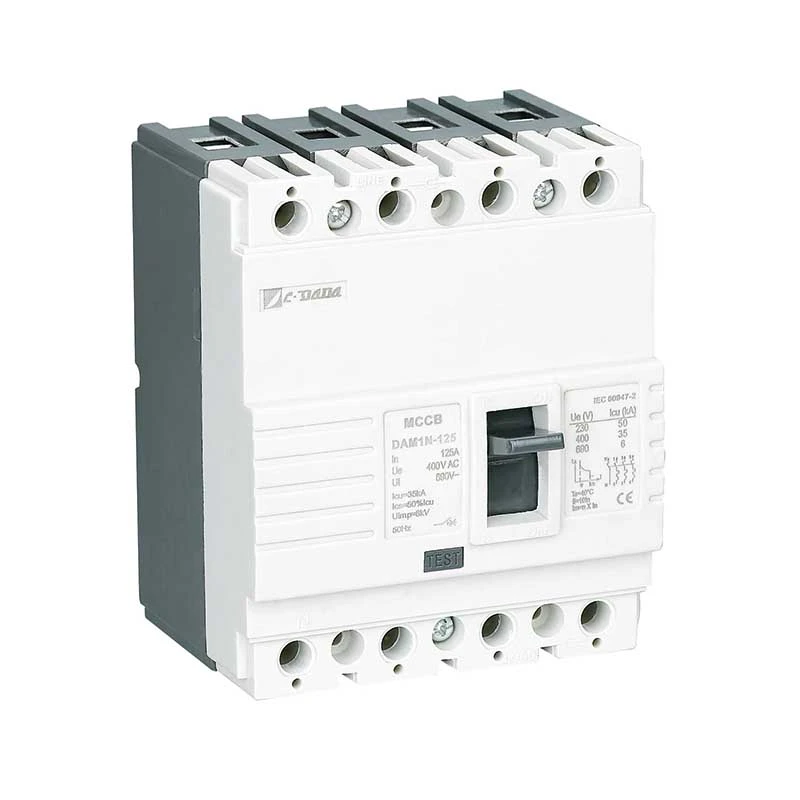

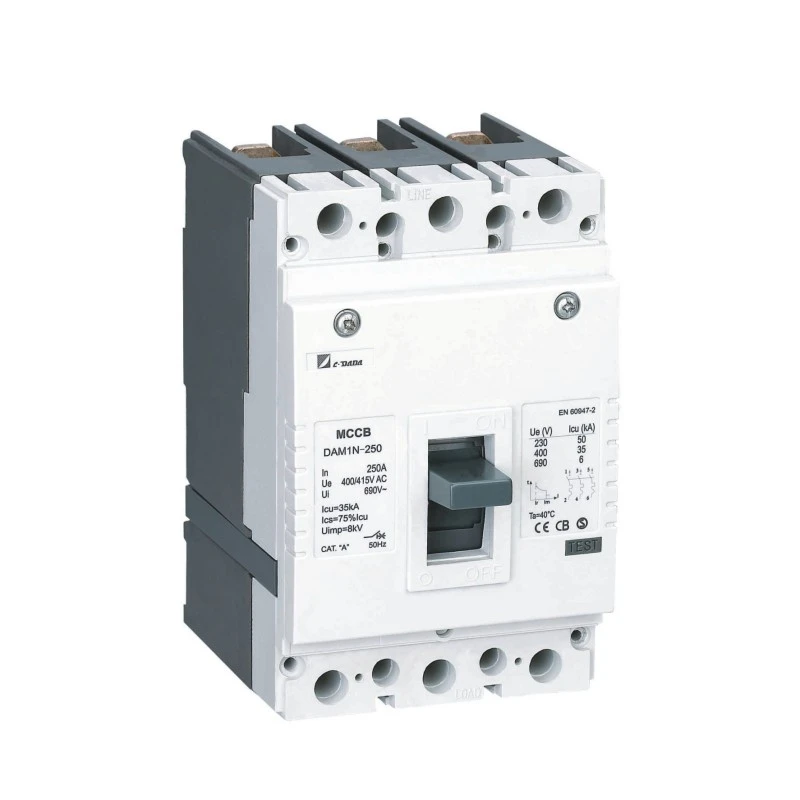

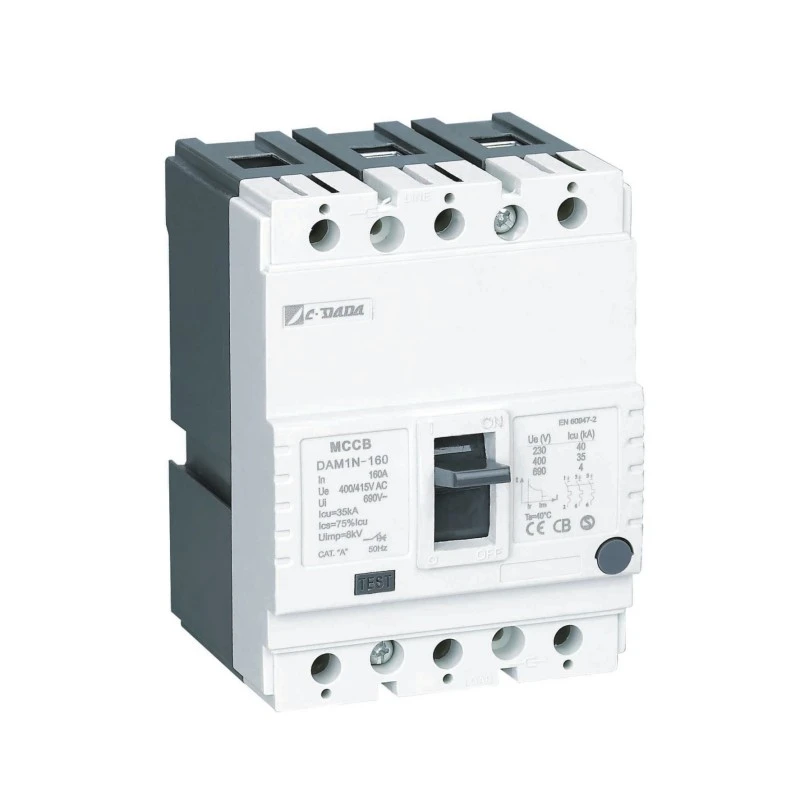

CDADA Прекинувач со фиксен тип на обликувана кутија (MCCB) Серијата DAM1 ги задоволува потребите на секоја апликација, од мали корисници до индустриски трансформатори и дистрибутивни инсталации.

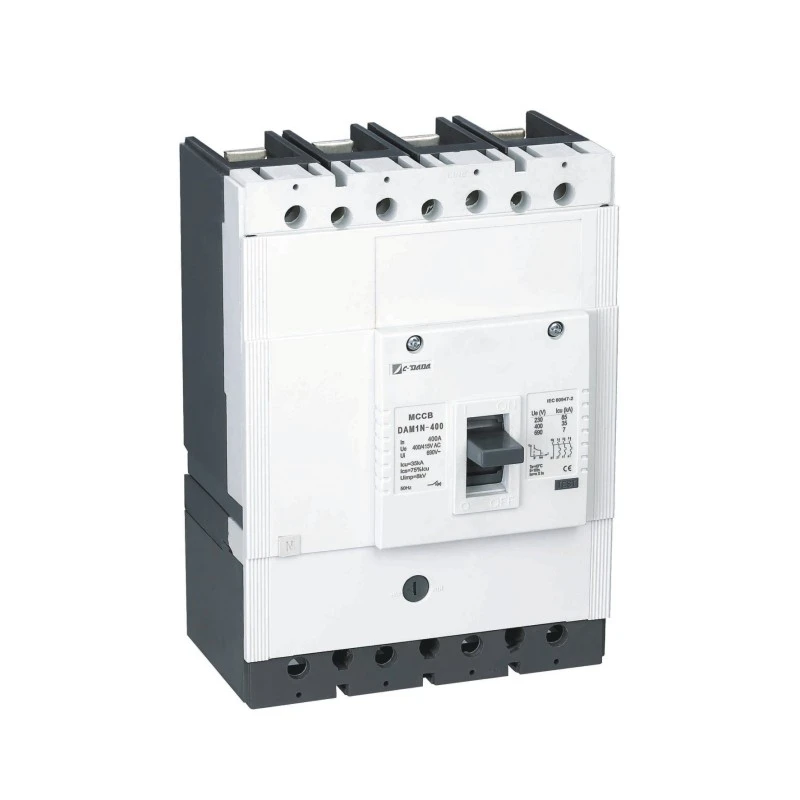

Серијата DAM1 има седум големини на рамки, до 1600A, капацитет на прекин до 100 kA, работен напон до 1000 волти, лесно задоволува разновидни сеопфатни потреби за електрична и механичка дополнителна опрема, обезбедува разновидни инсталациски решенија за максимизирање на потребите на секој електроенергетски систем.

Со глобална сертификација KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 е најдобриот избор за светски постројки за електрични апарати и OEM.

Клучни спецификации

Електрични параметри на DAM1 MCCB обликуван прекинувач на куќиште

● Icu:O-t-CO тест (О:Отворен маневар,CO:Затвори-Отворен маневар,t:Траење на чекање)

● Ics:O-t-CO-t-CO тест (О:отворен маневар,CO:Затвори-Отворен маневар,t:Траење на чекање)

★ ВКЛУЧЕНО/I Позиција: Тоа покажува дека контактите на прекинувачот се затворени. Во оваа позиција, рачката на прекинувачот е во горната положба

★ Позиција TRIP: Тоа покажува дека прекинувачот е отворен поради каков било дефект (преоптоварување или краток спој). Во овој случај, рачката на прекинувачот е во средната положба помеѓу позициите ON и OFF. За да го однесете прекинувачот, кој е во положба на исклучување, во положбата ON; турнете ја рачката на прекинувачот надолу како што е прикажано со знакот OFF

Прекинувачот треба да се постави со звук „клик“. После тоа, повлечете ја рачката како што е прикажано со знакот ON за да го затворите прекинувачот

★ OFF/0 Позиција: Тоа покажува дека контактите на прекинувачот се отворени. На овој начин, рачката на прекинувачот е во долната положба.

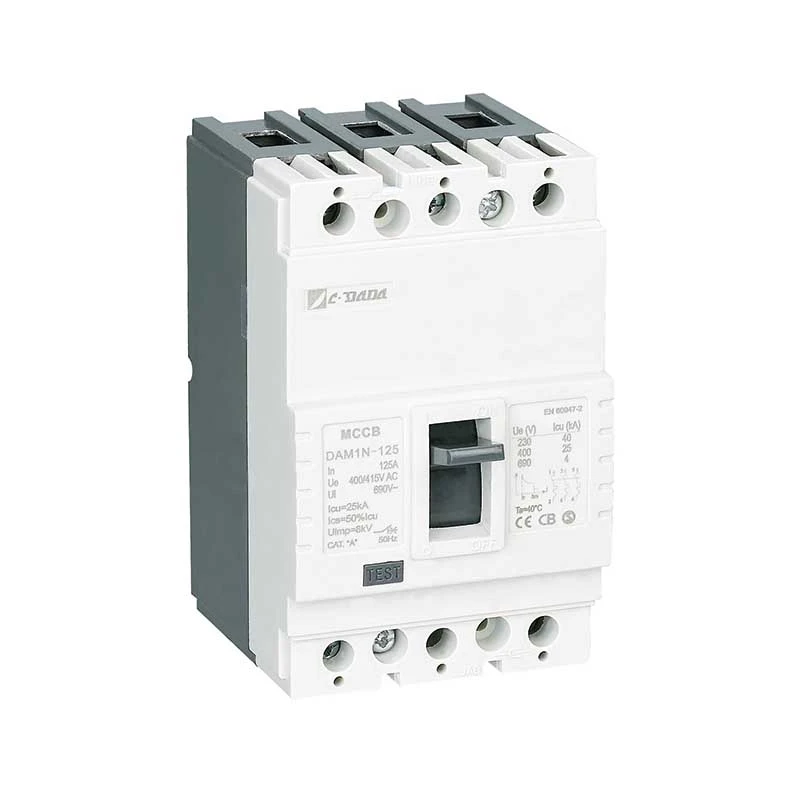

Физички параметри на DAM1-125 MCCB обликувана кутија прекинувач

Работен принцип и механизам за заштита

★ Термичка заштита (преоптоварување)

Биметалличната лента се свиткува кога се загрева со постојана прекуструјна (> номинална струја). Брзината на свиткување е пропорционална на јачината на струјата - обезбедувајќи исклучување во обратно време кое го имитира термичкото однесување на кабелот, спречувајќи непријатни патувања додека ја заштитува опремата.

★ Магнетна заштита (краток спој)

За време на краток спој (на пр., фаза-фаза или фаза-земја), магнетното поле со висока струја веднаш го повлекува клипот на електромагнетниот систем, ослободувајќи го механизмот на бравата во рок од милисекунди - прекинувајќи ја струјата на дефект пред да се случи термичко оштетување.

Предности на производот

★ Тело и прекривка:

Полиестерската смола од фибер-стаклени влакна се користи како материјал за тело и покривка во согласност со стандардот EN 60512-20-2. Овој материјал, кој во литературата се нарекува BMC (Bulk Molding Compound), се претпочита поради високите електрични и механички вредности и може да се спротивстави на температура од 160 °C постојано. BMC материјалот не гори кога е во контакт со жица на температура од 960℃ во согласност со IEC 695-2-1

Биметал: Биметал е материјал кој се состои од комбинација на два метални плочи со различни коефициенти на продолжување против топлина. Струјата што минува низ прекинувачот го загрева биметалот. Поради ефектот на оваа топлина. биметаллот се наведнува кон помалку растечката плоча. Бидејќи топлината се зголемува како што се зголемува струјата што минува низ прекинувачот, биметалот повеќе се загрева и повеќе се наведнува. На овој начин го контролира механизмот за отворање за да се отвори прекинувачот.

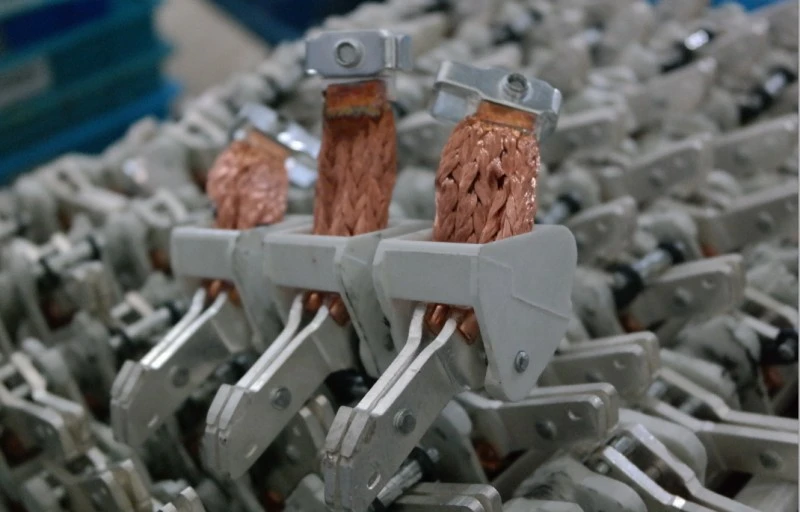

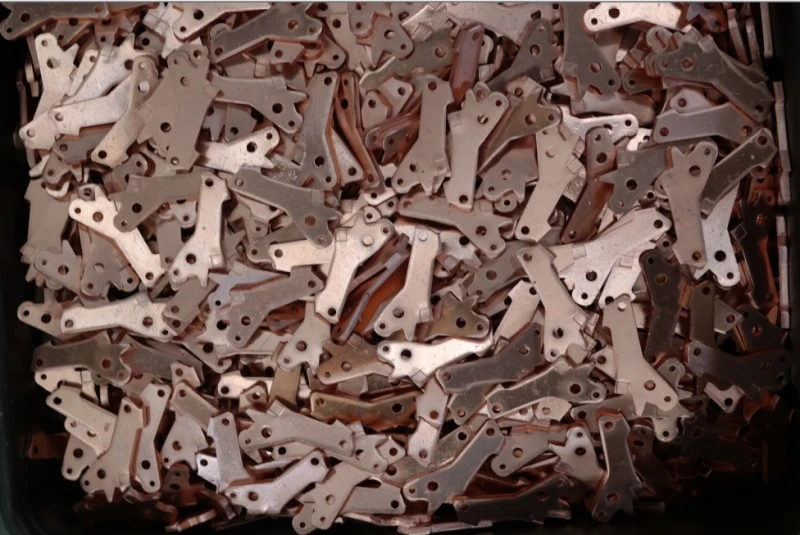

★ Контакти:

Контактната легура се определува за прекинувачи со разгледување на скршените и носени тековни вредности и конструкција Обично во прекинувачите се користат контакти од сребро, графит, никел, легура на волфрам. Обезбедена е извиткана структура при подвижните контакти. На овој начин, заматените и цврстите легирани контакти имаат место на меките фиксирани контакти во секое отворање-затворање.

На овој начин се обезбедува најмал отпор. Подвижниот контакт треба многу добро да го допира фиксниот контакт за да има низок контакт отпор. Сепак, прекумерната сила на контактниот притисок резултира со оштетување на контактите во пократок период од нормалниот. Контактните легури се многу важни за здраво отворање-затворање.

★ Ќелија за гаснење лак (сепаратор):

Сепараторите се користат за изумирање на лакот што се формира за време на работата на прекинувачот што работи под енергија. Додека подвижниот контакт е одвоен од фиксниот контакт, струјата продолжува да тече помеѓу контактите некое време и тоа се нарекува лак. Овој лак треба да исчезне за многу кратко време

★ Истребување на лак:

Лакот се турка кон сепараторите поради магнетното поле формирано околу лакот. На овој начин, лакот се продолжува и станува тенок и се откинува помеѓу сепараторските плочи (Слика-5). Поради карактеристиките на материјалот што се користи на страничните ѕидови на сепараторите, излегува гас поради високата температура предизвикана од лакот. Овој гас има важен ефект врз изумирањето на лакот.

Апликација

CDADA DAM1 Прекинувачот на кола со фиксен тип (MCCB) има доверба во критичната инфраструктура:

★ Индустриски: Мелници за челик, платформи за нафта и гас, хемиски погони

★ Здравство: Главни и поддистрибутивни табли на болницата

★ Транспорт: Железничка сигнализација, системи за багаж на аеродромот

★ Комерцијални: облакодери, центри за податоци, трговски центри, конгресни центри

★ Јавни места: Театри, стадиони, владини згради

Предности на инсталација и одржување

★ Лесна интеграција:

Стандардниот комплет вклучува собирници, фазни бариери и хардвер

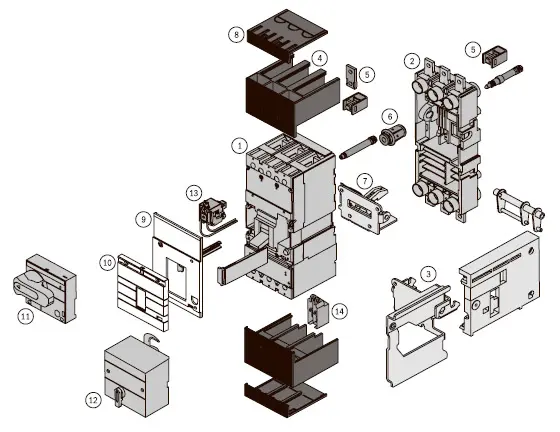

Изборна галантерија: контакти за аларм, шант/поднапонски ослободувања, електрични механизми за работа

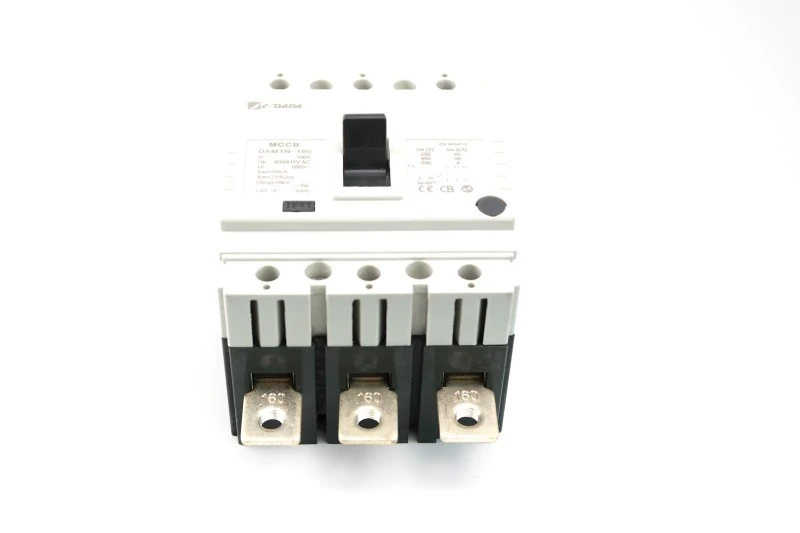

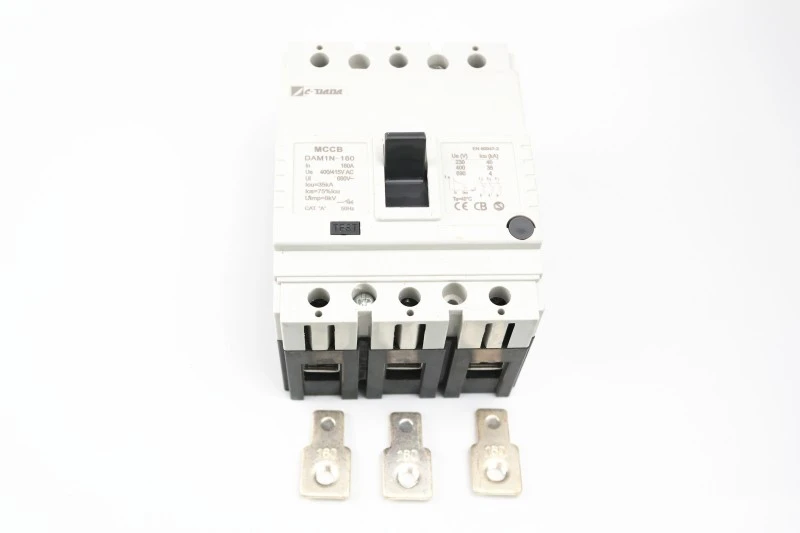

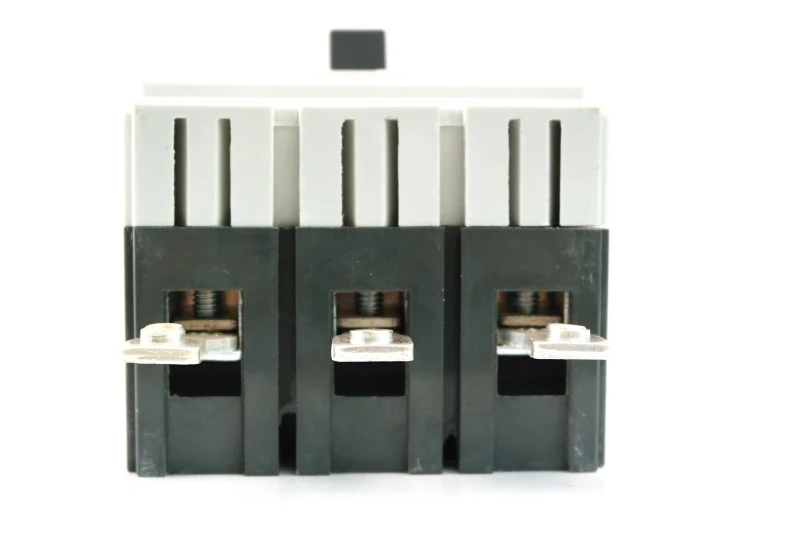

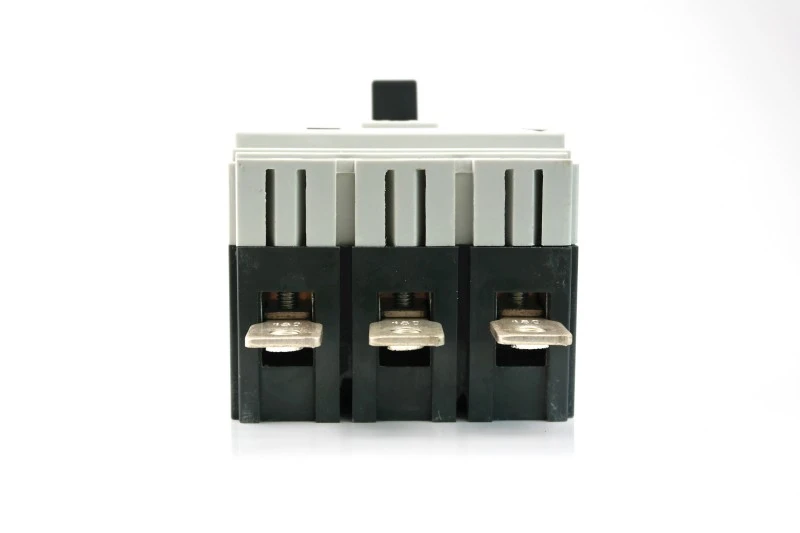

1) Поврзете се со продолжена шина (слика 1)

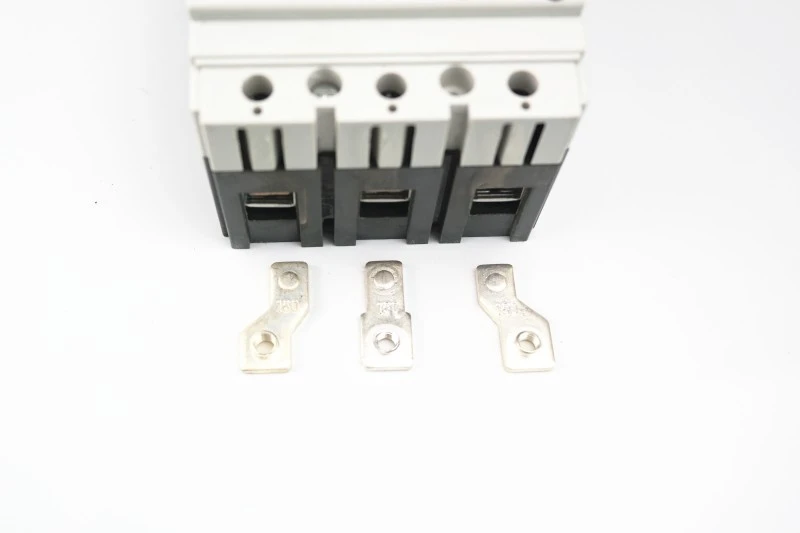

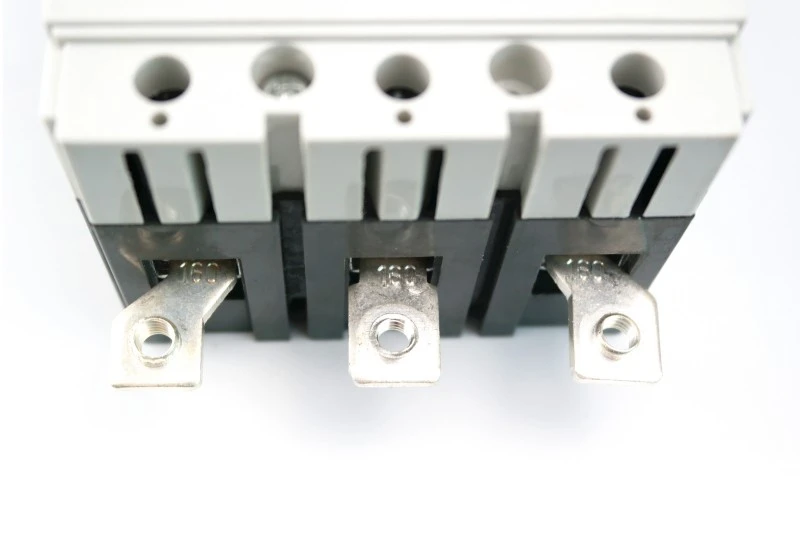

2) Поврзете се со терминал за распространување (слика 2)

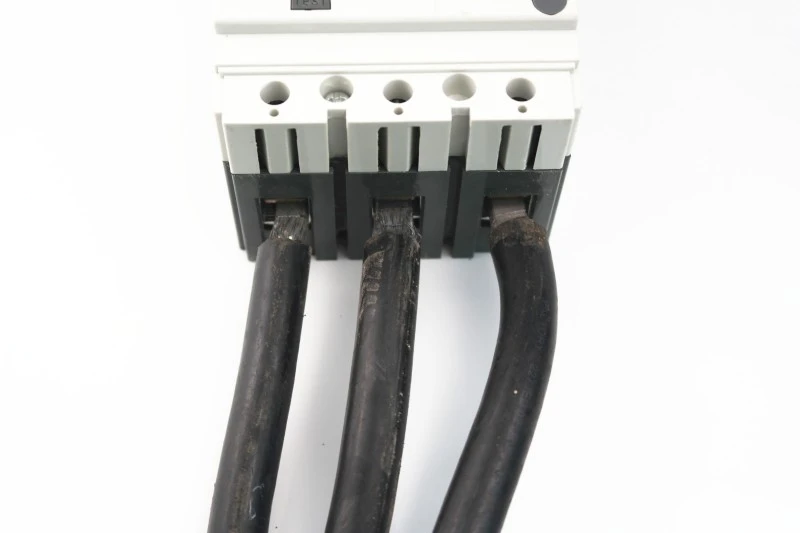

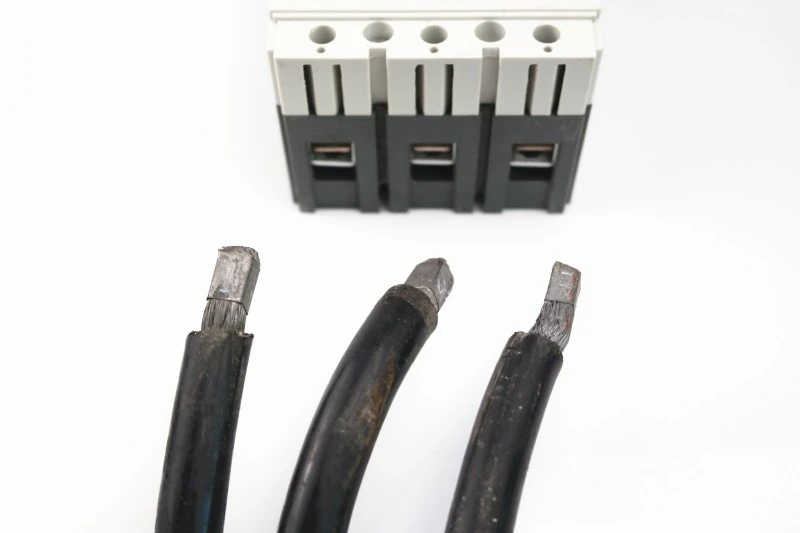

3) Поврзете го директно кабелот (слика 3) без употреба на навртки за кабел.

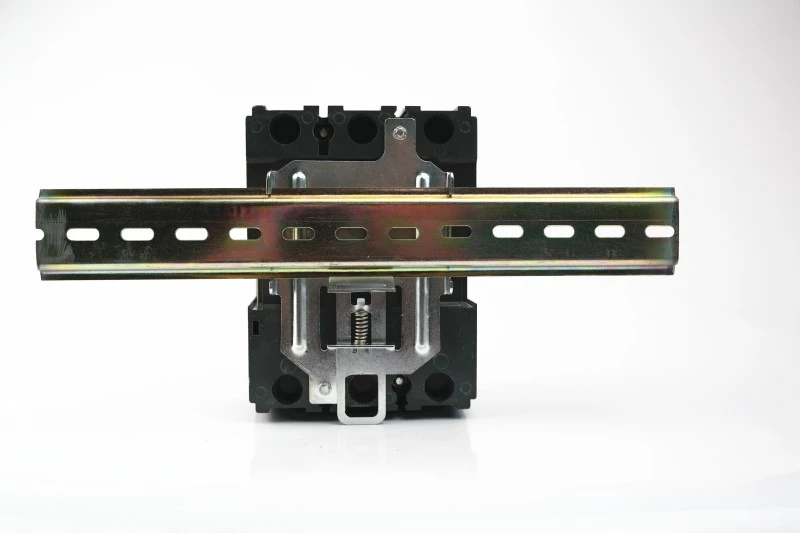

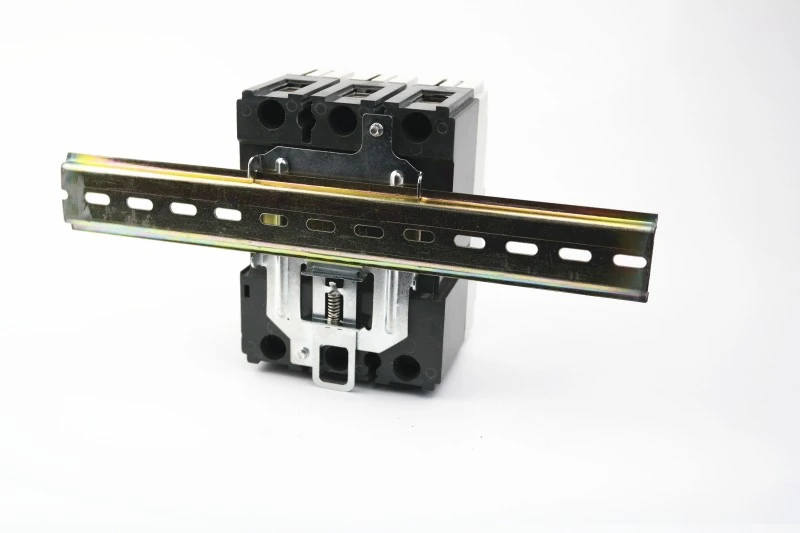

Со помош на специјална стегач, 125 и 160 единици можат да се инсталираат на DIN-шина.

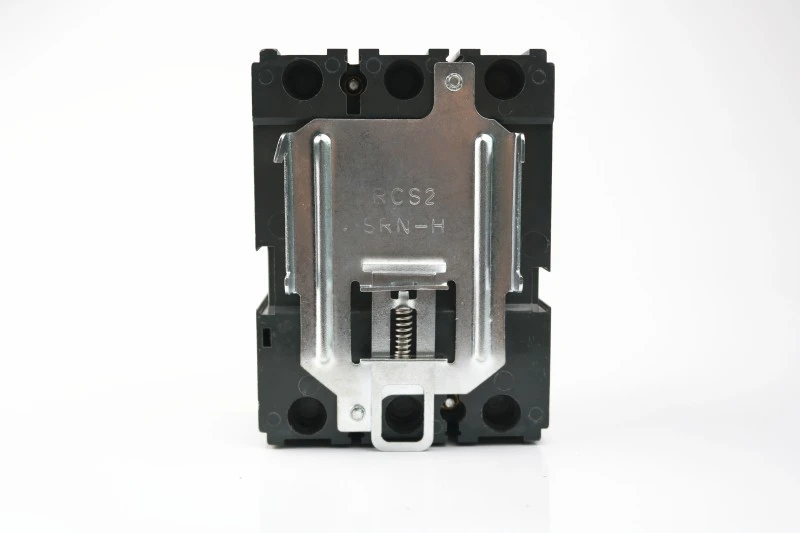

Прекинувач со стегач

стегач со DIN шина

стегач со DIN шина

★ Дизајн што заштедува простор:

10–20% полесни и покомпактни од домашните алтернативи

Овозможува помали димензии на куќиштето → помали трошоци за материјал и испорака

★ Ресетирање погодно за корисникот:

Јасната ознака TRIP го спречува слепото повторно затворање

Звучниот „клик“ го потврдува правилното механичко вклучување

★ Подготвен за иднината:

Поддржува комплети за приклучување и извлекување (за одредени модели)

Компатибилен со додатоци за паметно следење

Зошто да изберете CDADA?

1. Ние сме водечки производител 42+ години. Нашата компанија основана во 1983 година, се развива многу брзо во текот на 40 години.

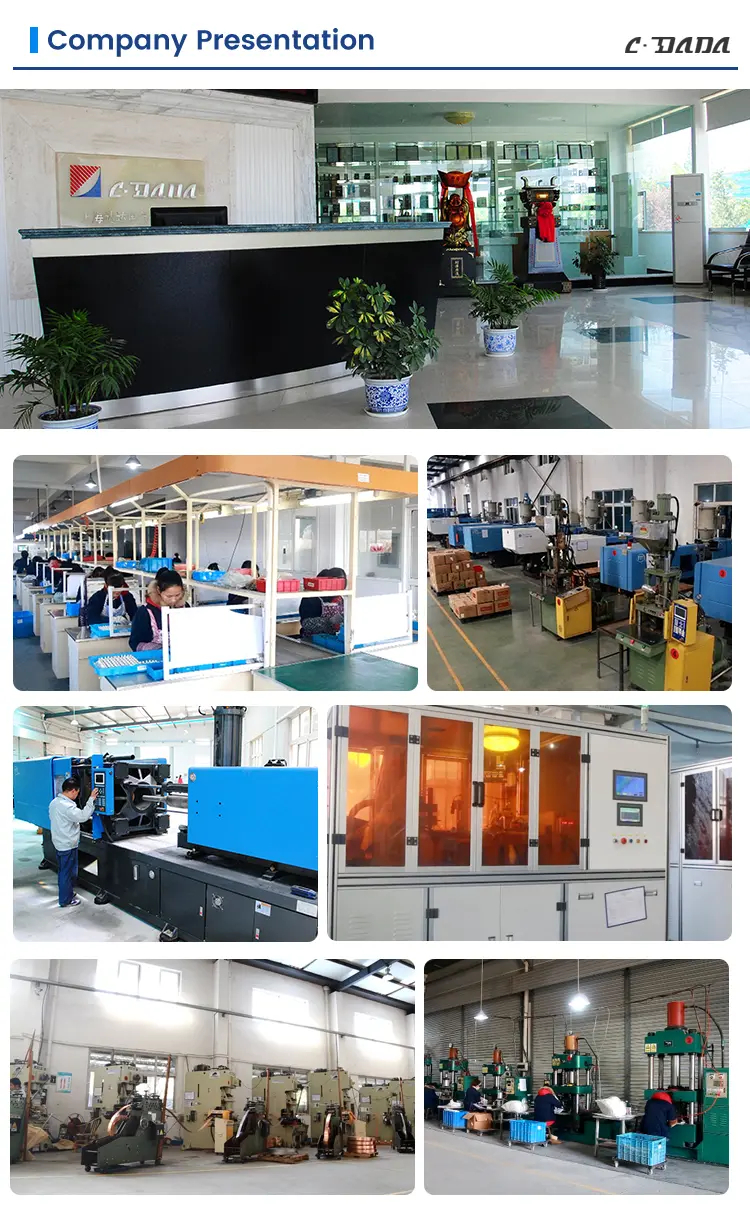

2. Групацијата, која се состои од 3 фабрики, поседува производна површина од 52.400 m² и вработува повеќе од 500 вработени. Инвестиравме речиси десет милиони јуани со цел да го прошириме нашето работење и да ги надградиме нашите работилници.

3. Фабрика ревидирана од ИНТЕРТЕК, ДЕКРА и ГМЦ

4. Картони со висока јачина, заштита од палети, добри за транспорт на долги растојанија

Најчесто поставувани прашања (ЧПП)

П1: Дали може да се монтира прекинувачот со фиксен тип DAM1 на DIN шина?

A1: Да—моделите 125A и 160A може да се инсталираат на DIN шини со помош на опционална специјална клешта. Повисоките оценки се монтирани само на панели.

П2: Какви сертификати поседува серијата DAM1?

A2: Сертифициран е со CE, CB, ASTA, KEMA, SEMKO и RoHS, обезбедувајќи усогласеност во ЕУ, Блискиот Исток, Југоисточна Азија и пошироко.

П3: Како да го ресетирам прекинувачот по патување?

A3: Прво, поместете ја рачката целосно надолу во ИСКЛУЧЕНО (ќе слушнете клик), потоа повлечете ја нагоре на ВКЛУЧЕНО. Никогаш не го присилувајте директно од TRIP на ON.

П4: Дали се компатибилни помошните уреди?

A4: Да - контакти за аларм, помошни контакти, ослободувања од шант/поднапон и електрични оператори може да се додадат без расклопување.

П5: Дали DAM1 е погоден за замена на постари прекинувачи?

А5: Апсолутно. Неговиот компактен отпечаток овозможува директна замена на наследените MCCB во повеќето панели - заштедувајќи време и трошоци за надградба.
