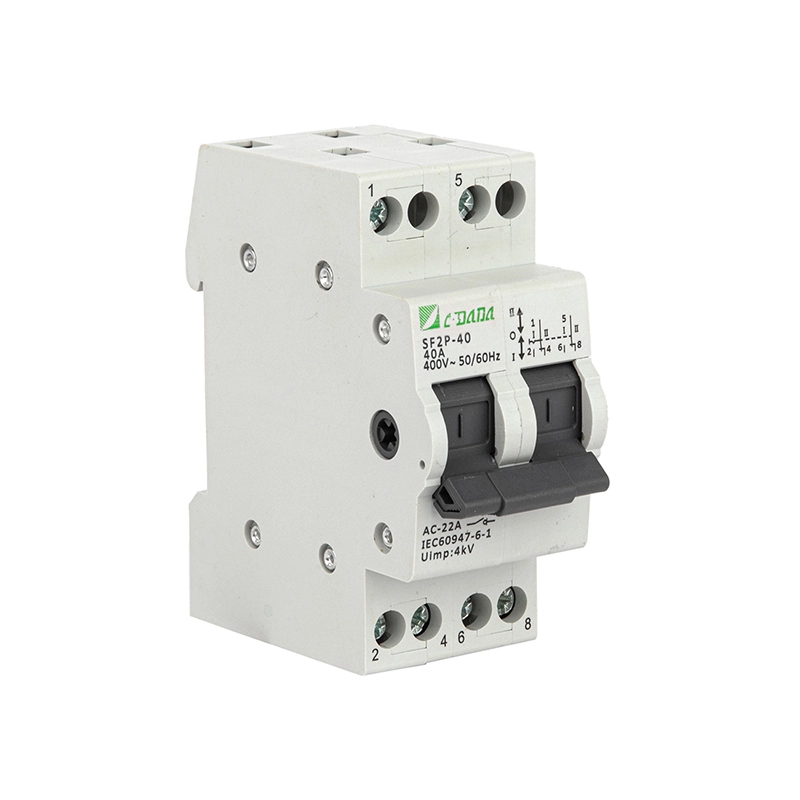

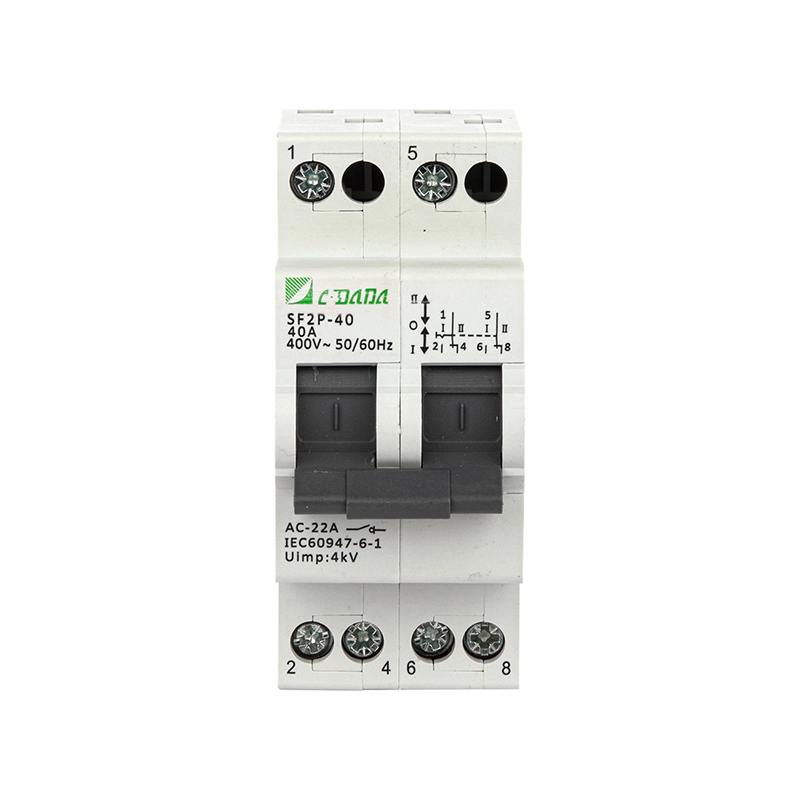

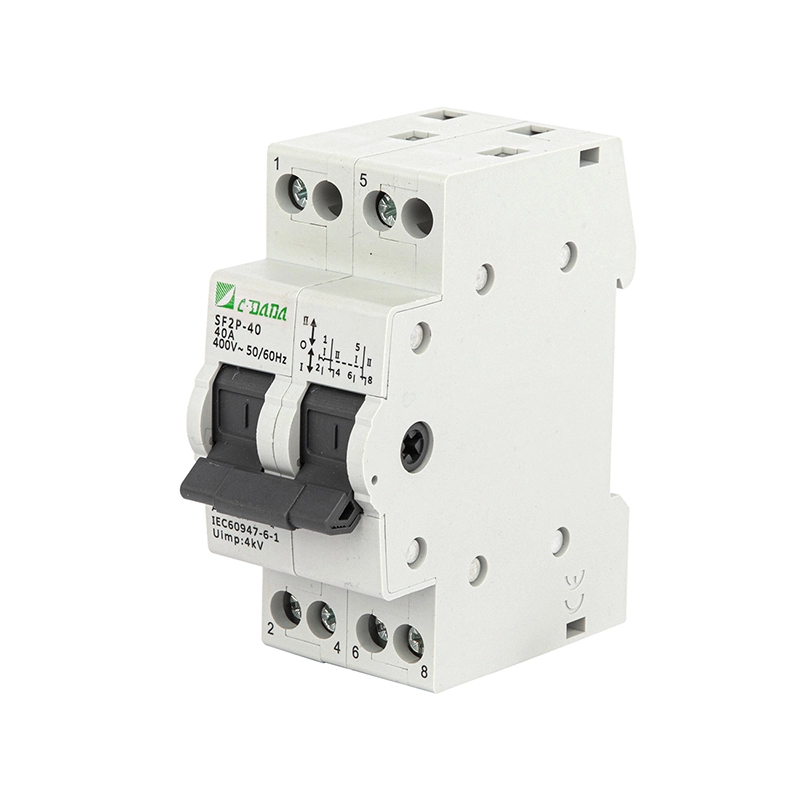

2P прекинувач за менување

Обезбедете безбедно и доверливо префрлување на изворот на енергија со CDADA SF Series 2P Changeover Switch, тој е погоден за критична конверзија на кола во станбени, комерцијални и лесни индустриски апликации. Овој преклопник за микропрефрлање монтиран на DIN-шина поддржува двојни извори на енергија или оптоварувања со јасна работа во 3 позиции: I -OFF-II, овозможувајќи беспрекорна транзиција помеѓу мрежата/мрежата и резервните напојувања/генераторот, контролата на моторот напред/назад или колата за следење фаза/напон.

Оценет за наизменична струја 50/60Hz, 230–400V и струи од 16А до 125А, прекинувачот за промена на CDADA 2P е во согласност со стандардите IEC 60947-3 и EN 60947-3. Одликувајќи се со индикатори за позиција ВКЛУЧЕНО/ИСКЛУЧЕНО, контакти со висока спроводливост и механизам за брзо правење/кршење со помош на пружини, обезбедува стабилни перформанси дури и при често рачно ракување. Дизајниран за модуларна инсталација заедно со MCB и контактори, идеален е за дистрибутивни табли во згради, пумпни простории, телекомуникациски кабинети и системи за итно осветлување.

Клучни спецификации

Серија: SF Series 2P рачен прекинувач за менување

Марка: CDADA | Производител: Shanghai DADA Electric CO.,LTD

Полјаци: 2P (Dual Pole) — достапни во варијанти од 1P до 4P

Номинална струја: 16A – 125A (од 80% над 40°C амбиентална)

Номинален напон: 230/400V AC, 50/60Hz

Напон на изолација (Ui): 500V

Категорија на користење: AC-22A (мешани отпорни и индуктивни оптоварувања)

Струја за краткотрајно издржување (Icw): 12×т.е. за 1 секунда

Капацитет на изработка: 20×т.е., t=0,1s

Механички живот: 8.500 операции

Електричен век: 1.500 операции (под оптоварување)

Степен на загадување: II

Монтирање: Стандардна шина TH35 DIN

Ракување: Рачна рачка во 3 позиции (I – O – II)

Индикатори: Видлива ON/OFF позиција преку порамнување на рачката

Терминали: Поврзување со кабли или собирници

Вртежен момент на затегнување:

1,2 N·m (16–40A)

3,5 N·m (63-125A)

Безбедносна забелешка: Нема комора за гаснење на лак → не смее да се користи со осигурувачи/MCB нагоре за заштита од краток спој

Лист со технички податоци

Зошто да изберете CDADA 2P Changeover Switch?

★ Безбедна изолација во 3 позиции

Положбата True OFF (O) ги исклучува двата извора - критична за одржување и безбедноста против повратното полнење.

★ Модуларен дизајн на DIN-Rail

Се инсталира за неколку секунди заедно со MCB-заштедува простор и го поедноставува распоредот на панелите во паметни згради или OEM куќишта.

★ Контакти со висока доверливост

Оптимизираната динамичко-статичка геометрија на контакт обезбедува низок отпор и долгорочна стабилност.

★ Глобална усогласеност

Сертифициран според IEC 60947-3 прифатен во Европа, Азија, Африка и Латинска Америка.

★ Операција безбедно за корисникот

Механизмот со помош на пролетта спречува делумно зафаќање; продолжена рачка опционална за моделите 63A+.

★ Разновидни апликации

Од пренос на генератор до промена на насоката на моторот - еден прекинувач, повеќе функции.

Типични апликации

Резервни електроенергетски системи: префрлете се помеѓу комунални услуги и генератор

Контрола на моторот: Напред/назад ротација на мали пумпи или вентилатори

Мерни кола: Избор на напон/фаза во мерните панели

Автоматизација на зградите: Префрлување на двојна HVAC единица, пренос на осветлување за итни случаи

Телеком и центри за податоци: Непотребен избор на извор на PSU

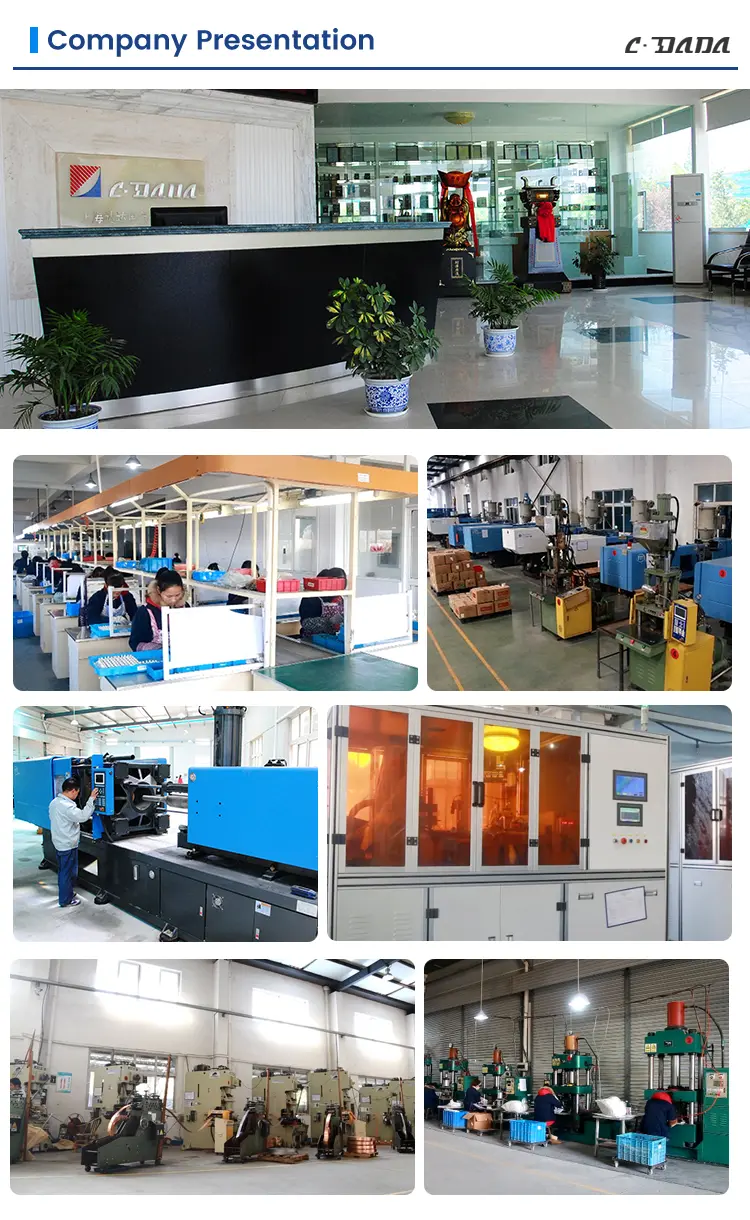

За CDADA

★ Нашите клучни предности се:

1) Целосни меѓународни сертификати,

2) Силна OEM/ODM способност,

3) Висок сооднос на трошоци и перформанси,

4) Сигурен производствен капацитет од големи размери,

5) Огромно искуство за извоз.

★ Нашите производи успешно се извезуваат во Југоисточна Азија, Блискиот Исток, Јужна Америка, Африка, Европа и земјите од ЗНД, со силен фокус на пазарите на појас и пат.

★ Континуирано инвестираме во истражување и развој, ги следиме глобалните стандарди и трендовите на пазарот и соработуваме со индустриски експерти за да го надградиме нашето портфолио на производи.

Најчесто поставувани прашања

П1: Може ли да се префрлам под оптоварување?

А1: Не се препорачува. Прекинувачот за промена на серијата SF 2P нема комора за гаснење лак. Секогаш исклучувајте го колото пред префрлување или користете го само за пренос без оптоварување (на пр., функција на изолатор). За префрлување во живо оптоварување, земете ги предвид моторизираните ATS или прекинувачите со споени прекинувачи.

П2: Зошто има позиција „О“ (ИСКЛУЧЕНО)?

A2: Централната ИСКЛУЧЕНА положба обезбедува целосна изолација од двата извора на напојување - од суштинско значење за безбедноста на одржувањето и спречување на враќање назад во генераторите или инвертерите.

П3: Дали ми требаат осигурувачи со овој прекинувач?

А3: Да. Бидејќи не може да ги прекине струите на дефектот, секогаш спарувајте го со осигурувачи или MCB оценети за потенцијалната струја на краток спој на вашиот систем.

П4: Дали може да ја контролира насоката на моторот?

A4: Да - за мали мотори, 2P прекинувачот може да ја смени фазната секвенца кога е правилно поврзан. Уверете се дека моторот е запрен и исклучен пред да ја смените насоката.

П5: Зошто да изберете CDADA пред други брендови?

А5: CDADA нуди:

● Вистинско механичко блокирање во 3 позиции (без лебдечки состојби)

● DIN-rail компатибилност со глобалните стандарди за панели

● Јасно визуелно укажување на положбата на прекинувачот

● Цврст механизам за пружини за сигурен контактен притисок

● Конкурентни цени со целосна IEC сертификација и техничка поддршка
